Montagevorbereitung

3.1

Einbauposition

• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseits geprüft
und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entspre-
chender Stelle im oberen Wandbereich (z. B. 1,80 m OKFFB [Oberkante fertiger Fußboden]).
• Platzieren Sie das Lüftungsgerät nicht in der Nähe von Heizkörpern, Raumluft-Thermostaten,
empfindlichen Möbeln oder oberhalb von Bildern.
• Verbauen Sie das Gerät nicht an Orten, an denen Kontakt mit Spritzwasser möglich ist.
Beachten Sie die VDE 0100 bei der Wahl des Einbauortes.
• Beachten Sie die folgenden Mindestabstände der Wandöffnung für das Lüftungsgerät:

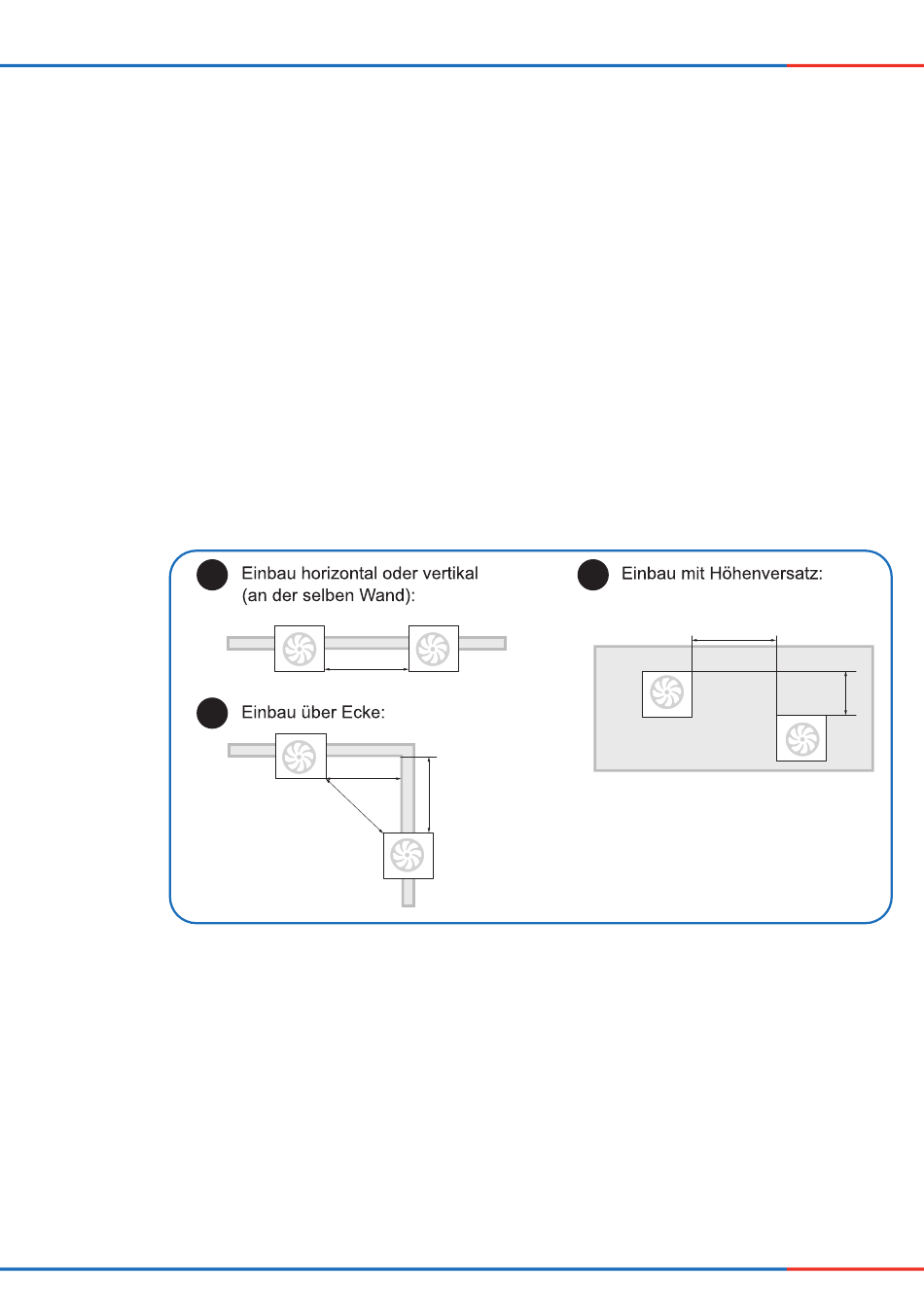

1 zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum,
um einen lufttechnischen Kurzschluss zu vermeiden:
A
B
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten):
Wetterschutzhaube Flex:
Wetterschutzhaube Smart:
Flachkanal Corner (zur Unterkante Sturz):
3 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte/Mittelachse
4 zu frontal angrenzenden Bauteilen:
1,2 m
1,2 m
1,0 m
1,0 m
1,0 m
1,4 m 1,0 m
1,4 m
1,2 m – 0,75 y
1,2 m – 0,75 y
y
y
Lüftungsgerät iV-Smart+
MONTAGEVORBEREITUNG
1,4 m
C
1,2 m – 0,75 y
450 mm ab Bohrungsmitte/Mittelachse
250 mm ab Bohrungsmitte/Mittelachse
155 mm ab Bohrungsmitte/Mittelachse
300 mm für Reinigungsarbeiten
• Montage- und Bedienungsanleitung
1,2 m
1,0 m
1,0 m
y
