3.4 Schnittzeichnungen Lüftungsgeräte
Schnittzeichnung Lüftungsgerät iV-Smart+, Variante Standard
10
4
D

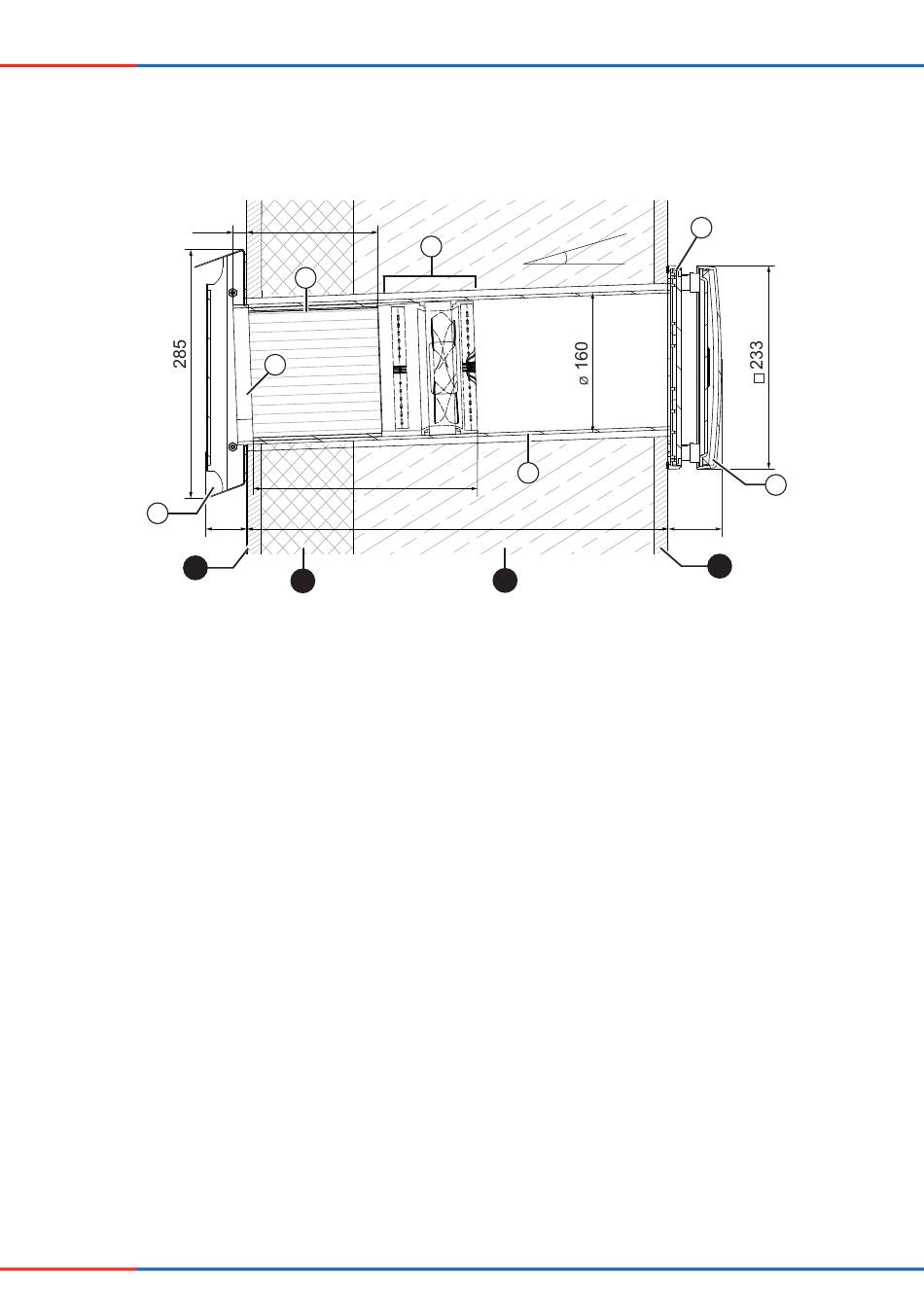

Abbildung 4: Schnittzeichnung Lüftungsgerät iV-Smart+ mit Wetterschutzhaube Smart (optional Flex)
A Innenputz/ Innenaufbau
B Mauerwerk
1 Grundplatte Innenblende
2 Abdeckung Innenblende
3 Wandeinbauhülse R-D160
4 Außenabschluss: Wetterschutzhaube
5 Anschlagband
16
Lüftungsgerät iV-Smart+
150
6
5
260
43
C
• Montage- und Bedienungsanleitung
7
1 – 2°
3
≥ 270
B
C Dämmung
D Außenputz
6 Wärmespeicher
7 inVENTron:
Reversier-Ventilator Xenion
eingebettet in Doppel-Luftleitwerk
1
2
61
