inVENTer iV-Smart+ Montage- Und Bedienungsanleitung Seite 35

4 x
m
0 m
> 1

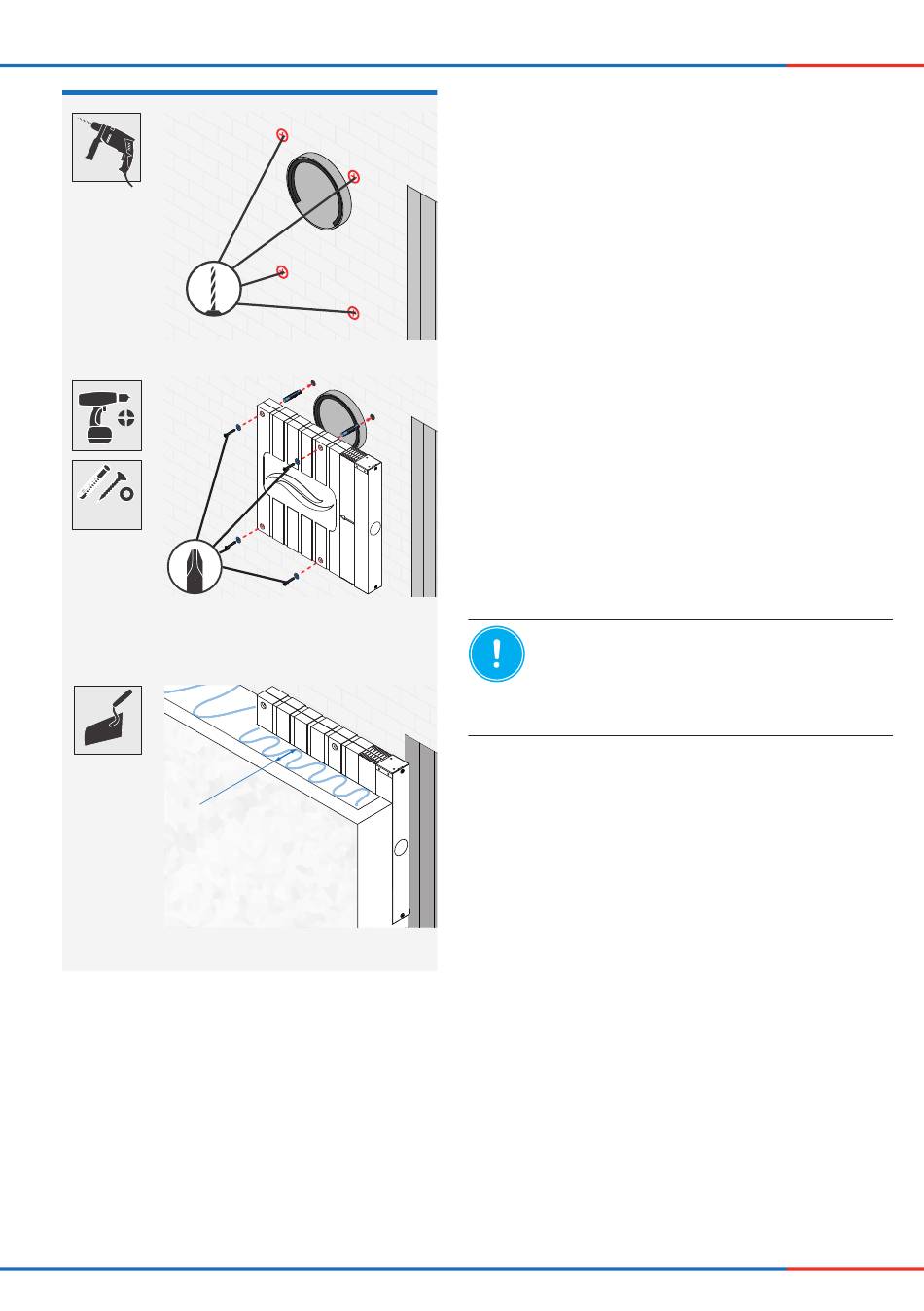

► Bringen Sie die vier Bohrungen mit Ø 8 mm, min.
50 mm tief an.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie den Flachkanal an der Außen-
wand.
Der Flachkanal ist an der Außenwand befestigt.

HINWEIS: Auf dem Flachkanal muss eine
Dämmung von mindestens 10 mm angebracht
werden.
Wir empfehlen eine Dämmstärke von ≥ 20 mm
auf dem Flachkanal.
► Bringen Sie die Dämmung auf die Außenwand an.
Achten Sie darauf, auf den Flachkanal mindes-
tens 10 mm Dämmung aufzutragen.
► Tragen Sie den Außenputz auf Dämmung und
Fensterlaibung auf.
► Verputzen Sie die Schiebehülse bündig zur Fens-
terlaibung.
Der Flachkanal ist montiert.

Lüftungsgerät iV-Smart+ •
EINBAU UND MONTAGE
Montage- und Bedienungsanleitung
35
