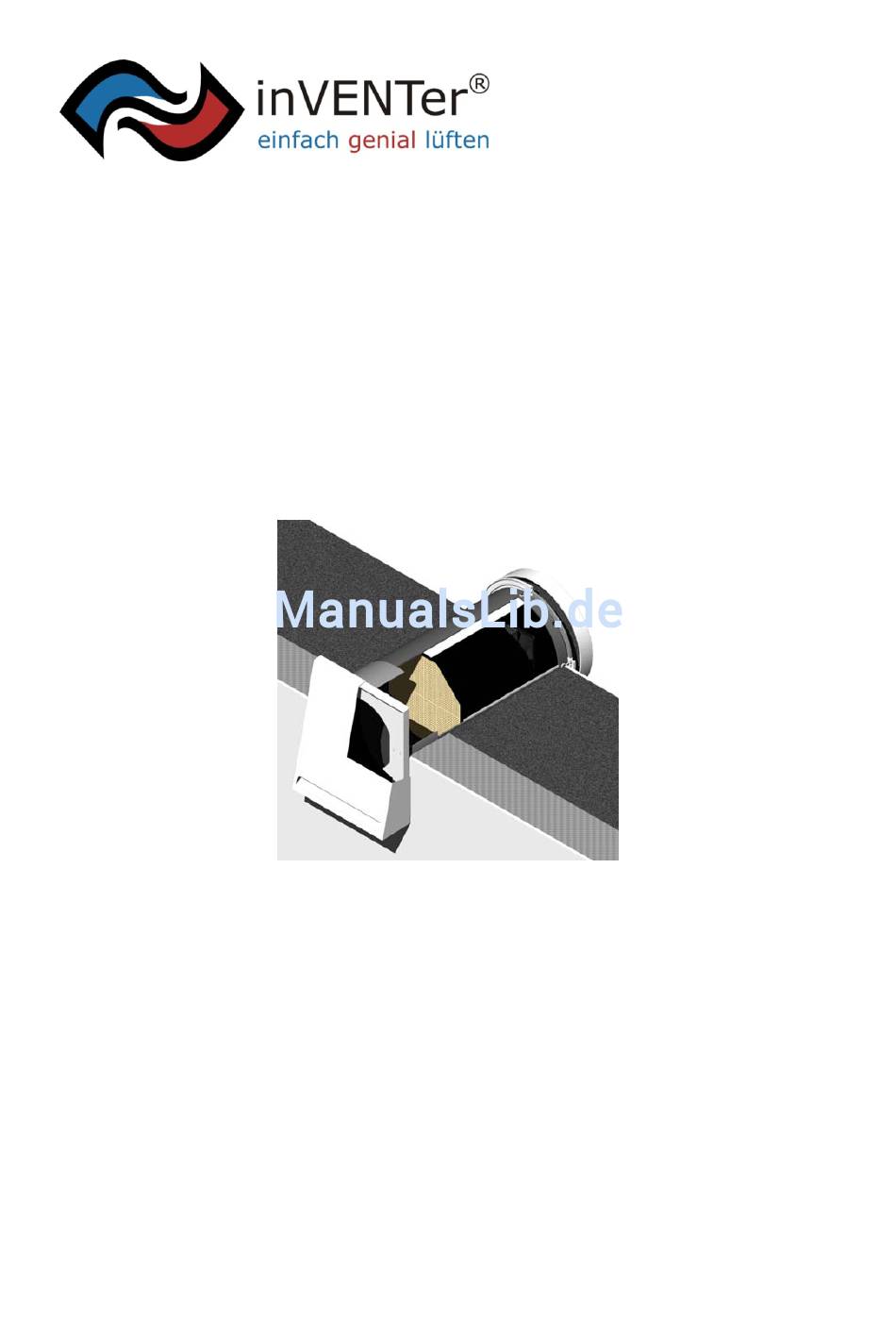

- Seite 1 Montageanleitung für das ® inVENTer -Lüftungssystem iV25 Hersteller ® Öko-Haustechnik inVENTer GmbH Ortsstraße 4a, 07751 Löberschütz Tel.: 036427-21920, Fax: 036427-219213 www.inventer.de, info@inventer.de Stand: 04/2011...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung „Allgemeiner Teil“ ................. 2 Montage Wandeinbauhülse ....................5 Montage der Außenhaube 09 ..................10 Komplettierung des iV25 von innen ................. 12 Montage Wärmespeicher und Lüfter ................12 Elektrischer Anschluss ..................... 13 ... -
Seite 3: Montageanleitung „Allgemeiner Teil
Auslieferung nicht mehr anerkannt. Bitte lagern Sie die Ware bis zum Einbau trocken und sicher. Der Lieferschein ist sorgfältig aufzubewahren. Inbetriebnahme der Lüftungsanlage erst nach Fertigstellung der Baumaßnahme! Kennzeichnung des Gerätes inVENTer 25 basierend auf der bisherigen Bauartzulassung DIBt: Z-51.3-132 Hersteller: Öko-Haustechnik inVENTer GmbH, Ortsstraße 4a, D-07751 Löberschütz Baujahr: 2011 Übersicht: 1: Außenhaube... - Seite 4 Materialien wie Kunststoff (kein PVC), Keramik und Edelstahl verwendet. Die inVENTer-Lüfter sind für den dauerhaften Betrieb ausgelegt. Mit nur durchschnittlich 3,5 W (iV25) Anschlussleistung pro Lüfter (einschließlich der Reglerverluste) wird rund 40-mal mehr (Heiz-)Energie eingespart als verbraucht. Die inVENTER-Lüftungssysteme unterliegen der gesetzlichen Gewährleistungspflicht von 2 Jahren.
- Seite 5 Querlüftung: Das dezentrale Lüftungssystem basiert auf einer freien Luftbewegung zwischen den einzelnen inVENTer-Lüfterpaaren. Daher dürfen innenliegende Türen nicht luftdicht verschlossen sein. Es sind Überströmmaßnahmen vorzusehen: Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines Lüftungsgitters oder andere.
-
Seite 6: Montage Wandeinbauhülse
A: Arretierungsfläche B: Innenseite C: Außenseite Lieferumfang - Wandeinbauhülse bestehend aus Rohr iV25: 400 mm (Art.-Nr. 1506-0003) / 550 mm (Art.-Nr. 1506-0014) / 700 mm (Art.-Nr. 1506-0020) / 900 mm (Art.-Nr. 1506-0021) sowie Schiebehülse iV25 (100 mm) - Montagekeile - Putzdeckel (zuschneidbar) - Beipackbeutel (Schaumband, Dübel + Schrauben + Quellband für Außenhaube,... - Seite 7 Leitung rechts oben (gesehen von innen) ankommt. Ca. 500 mm Anschlussleitung für den erforderlichen elektrischen Anschluss überstehen lassen, bei Rohrverlängerung entsprechend länger. Hinweise Bitte beachten Sie die gesonderte Montageanleitung des Reglers und den Stromlaufplan! Verwenden Sie nach Möglichkeit die inVENTer-Kabel (optionales Zubehör). ® inVENTer www.inventer.de...
- Seite 8 Anderenfalls entfällt die Gewährleistung. Der Wärmespeicher oder geeignetes Material muss sich daher während des Einbaus in der Wandeinbauhülse befinden. Die sich an den Befestigungselementen der Wandeinbauhülse befindenden Gewindesicherungen sind erst nach Beendigung der Wandarbeiten zu entfernen (Gewindeschutz). ® inVENTer www.inventer.de...
- Seite 9 Lüfters an den Regler seitlich in das Rohr führen. Innen steht Wandeinbauhülse zunächst um das Maß [X] über. Ösenschrauben (innen) Wandeinbauhülse müssen Lotrecht zur Wand ausgerichtet werden. Außen ragt die Wandeinbauhülse um das Maß [E] heraus. innen ® inVENTer www.inventer.de...
- Seite 10 Innen Überstehende Montagekeile und Füllstoff innen abschneiden. Außen Außen überstehenden Montagekeile und Füllstoff abschneiden. Anschlagband in den oberen Bereich der Wandeinbauhülse kleben, sodass außen bündig abschließt. Putzabdeckungen sind außen und innen Wandeinbauhülse anzubringen (Putzabdeckungen zuschneiden). außen ® inVENTer www.inventer.de...
-
Seite 11: Montage Der Außenhaube 09
3. Montage der Außenhaube 09 3. Montage der Außenhaube 09 Die Außenhaube 09 ist eine Komponente des inVENTer-Lüftungssystems. Sie besteht aus einer Platine aus hochwertigem Kunststoff und einer Haube aus Edelstahl in „weiß“ lackiert oder in „blank“ gebürstet. Technische Daten Außenhaube 09 in blank (Art.-Nr. - Seite 12 Der innere Ring ist entsprechend der Wandeinbauhülse so zu kleben, dass das Quellband dicht an der Hülse auf der Fassade aufliegt. vorbereitete Außenplatine zur Befestigung an iV25 Wandeinbauhülse Platine an der Wand bzw. Schiebehülse Außenplatine anbringen befestigen. Beim Setzen der Dübel den Mittelpunkt Wandeinbauhülse...
-
Seite 13: Komplettierung Des Iv25 Von Innen
4. Komplettierung des iV25 von innen 4.1 Montage Wärmespeicher und Lüfter Der Wärmespeicher und der Lüfter sind Komponenten des inVENTer-Lüftungssystems. Der Wärmespeicher besteht aus einem Keramikblock, der mit geschlossen-porigem Kunststoff ummantelt ist. Bei dem Lüfter handelt es sich um einen Reversierlüfter. -
Seite 14: Elektrischer Anschluss
4.2 Elektrischer Anschluss 4.2 Elektrischer Anschluss Diese Beschreibung bezieht sich auf Verwendung des inVENTer-Rundkabels. Andere Kabel (Litzen!) sind sinngemäß anzuschließen. Litzen des Kabels an den 3-poligen Stecker anschließen (dieser steckt im Steckerbus am Lüftermotor). Bitte verwenden Sie zum Anschluss der Litzen Aderendhülsen mit Kragen zur... -
Seite 15: Montage Der Innenblende
Montage der Innenblende 4.3 Montage der Innenblende Die Innenblende ist eine notwendige Komponente des inVENTer-Lüftungssystems. Sie ist verschließbar und nur für Innenräume geeignet. Sie darf daher nicht in Außenbereichen eingesetzt werden. Ein Staubfilter ist bei Auslieferung beigelegt. Pollenfilter gibt es optional auf Anfrage, Ersatz-Staubfilter sind ebenfalls über Ihre Werksvertetung erhältlich. - Seite 16 Der Staubfilter wird auf die Fixier-Nasen des jeweiligen Unterteils leicht aufgedrückt. Es sollen dabei alle Fixier-Nasen erfasst werden. Bei der Montage der runden Innenblende soll sich die Aufschrift „inVENTer“ unten befinden. Der Verschlussdeckel wird oben mit den Nuten auf die Stege gesetzt und unten in die Stege gedrückt.
-
Seite 17: Service Und Wartung
(Regler ausschalten und vom Netz trennen!). Allgemein Wir empfehlen, die inVENTer ganzjährig laufen zu lassen. Mit einer Leistungsaufnahme von nur ca. 3,5 Watt (iV25) pro Lüfter (effektiv) wird durchschnittlich 40-mal mehr Heizungsenergie gespart. Die Innenblende muss zur vollen Funktion des inVENTers immer ganz geöffnet sein. -
Seite 18: Störungen Beheben
Wärmespeicher Wärmespeicher soweit in die Wandeinbauhülse nicht nach außen schieben, bis dieser am Anschlagband anliegt. geschoben Zusätzliche Außengeräusche (Straßenlärm) können durch Schalldämmung Einsatz einer Schalldämmmatte und dem SDE erforderlich bei runder Innenblende reduziert werden. ® inVENTer www.inventer.de... - Seite 19 Persönliche Notizen Öko-Haustechnik inVENTer GmbH Ortsstraße 4a D-07751 Löberschütz Telefon: 036427 – 2192 0 Telefax: 036427 – 2192 13 info@inventer.de www.inventer.de Technische Änderungen vorbehalten! Copyright: Öko-Haustechnik inVENTer GmbH, Vervielfältigung nur mit Genehmigung l-map-montage-iV25-gesamt-110408...
