3.2 Einstellen der Schnittstellenbedingungen

Wenn Sie die serielle Schnittstelle RS-232C verwenden, müssen Sie Schnittstellenbedingungen festlegen. Die
Datentransferrate (Baud-Rate), Datenlänge, Parität sowie der Flusssteuerungsmodus für den Schneidplotter
müssen eingestellt werden, damit diese mit dem Betriebssystem des Computers überein stimmen. In diesem Ab-
schnitt werden die Schnittstellenbedingungen für den Schneidplotter beschrieben. Details über die richtigen Ein-
stellungen für Ihre Anwendungssoftware oder das Computer-Betriebssystem entnehmen Sie bitte den entspre-
chenden Gebrauchsanweisungen.

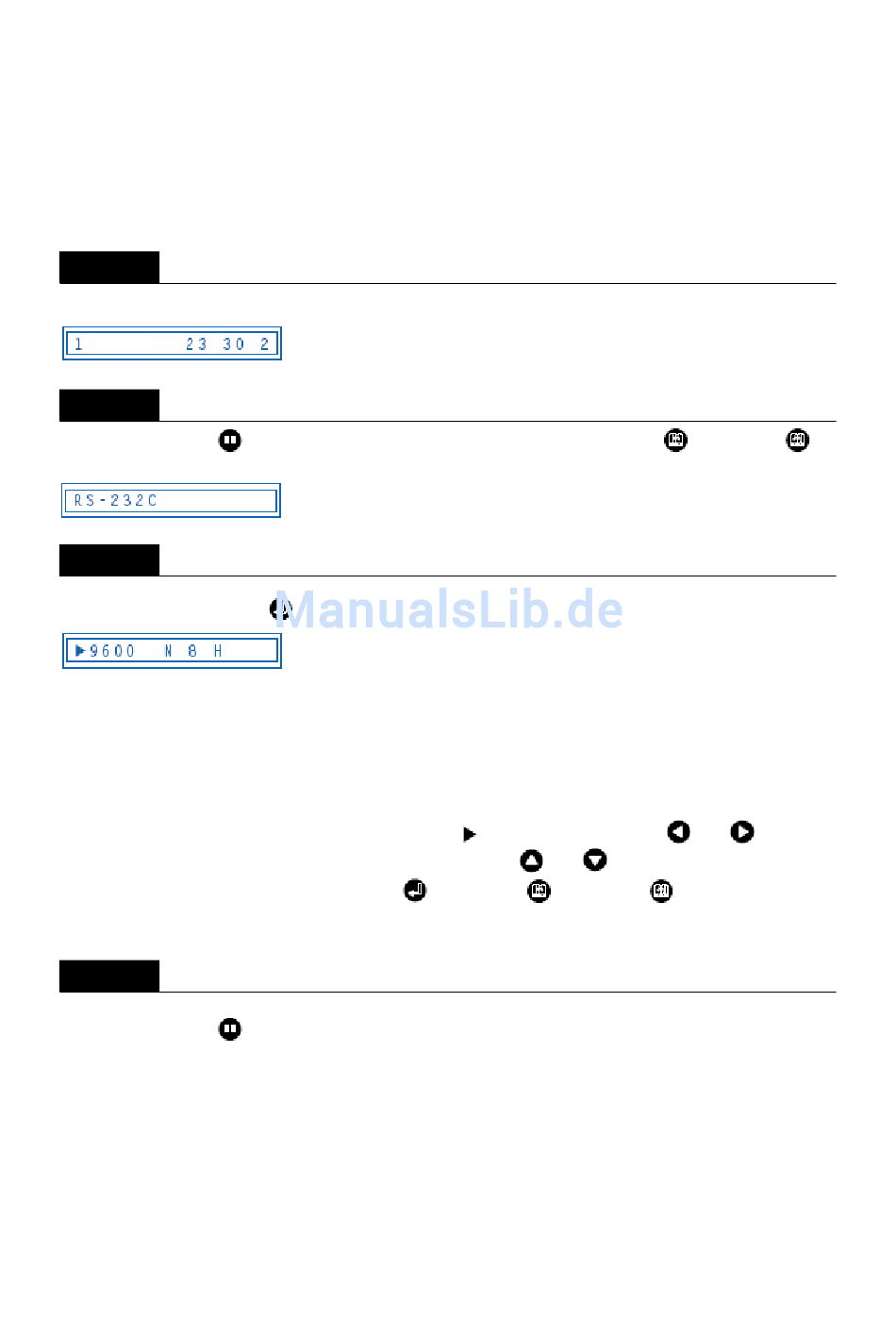

1
Schritt
Prüfen Sie, ob der Schneidplotter im Bereitschaftsmodus ist (die aktuellen Stiftbedingungen werden angezeigt).
S T I F T
2
Schritt
Drücken Sie die Taste
(PREV.), bis das nachfolgende Menü angezeigt wird.
3
Schritt
Drücken Sie die Eingabetaste
In der Zeile sehen Sie folgende Daten (von links): Transferrate (Baud-Rate), Parität, Datenlänge, Flusssteuerung.
Mögliche Einstellungen der Baud-Rate: „19200", „9600", „4800", „2400", „1200", „600" oder „300".
Mögliche Einstellungen der Parität: „N" (Keine), „E" (gerade Parität) oder „O" (ungerade Parität).
Die Datenlänge kann auf 7 oder 8 Bit eingestellt werden.
Als Flusssteuerungsmodus kann „H" (Hardware) oder „X" (Xan/Xaus) festgelegt werden. „E" (ENQ/ACK) ist im
Modus HP-GL ebenfalls wählbar.
Alle Schnittstellenbedingungen müssen so eingestellt werden, dass sie mit den entsprechenden Einstellungen in
der Anwendersoftware und dem Betriebssystem des Computers überein stimmen.
Der einstellbare Parameter wird direkt hinter dem Zeichen
den Parameter aus, der geändert werden soll, und mit dem Tasten
te. Drücken Sie zur Bestätigung die Eingabetaste
Auswahl rückgängig zu machen.
4
Schritt
Drücken Sie die Taste
(PAUSE), um in den PAUSE-Modus zu wechseln, und dann
, um die Schnittstellenbedingungen anzuzeigen.
(PAUSE), um den PAUSE-Modus zu beenden.
angezeigt. Mit den Tasten
oder
. Drücken Sie (NEXT) oder
3 - 4
(NEXT) oder
oder wählen Sie
wählen Sie die Einstellungswer-
(PREV.), um Ihre
