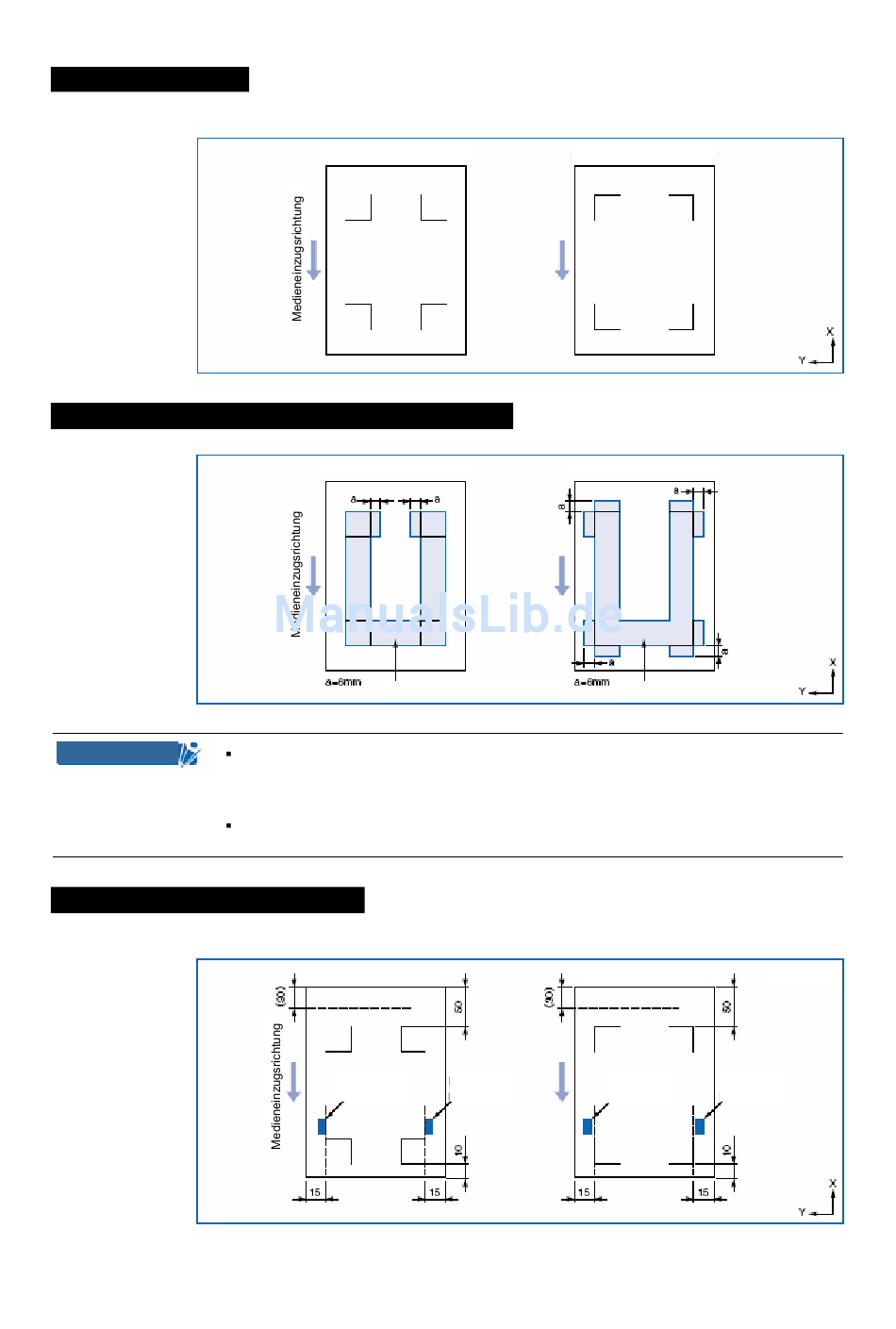

Passermarkenmuster
Der Schneidplotter kann die folgenden Passermarkenmuster lesen.
benötigter Lesebereich zur Passermarkenerkennung
H H I I N N W W E E I I S S
H I N W E I S

Medium und Passermarkenposition

Für ein korrektes Lesen der Marken muss der Abstand zwischen Passermarken und Mediumkanten frei bleiben.
Anm.: Die Angaben in Klammern sind die Ränder, die zwischen Mediumkante und Schneidbereich im Modus
SHEET frei bleiben müssen.
Passermarkenmuster 1
Passermarkenmuster 1
Passermarken-Lesebereich
Passermarken können evtl. nicht korrekt gelesen werden, wenn sich andere Marken
im Lesebereich befinden. Sollten Zeichnungen in den Passermarken-Lesebereich rei-
chen, lesen Sie unter „Einstellen des Verfahrschrittes bei der Passermarkenerken-
nung" nach.
Eine fehlerhafte Passermarkenermittlung kann auftreten, wenn der Lesebereich ver-
schmutzt ist oder Fremdkörper auf der Medienoberfläche haften.
Passermarkenmuster 1
Linke
Klemmrolle
Passermarkenmuster 2
Passermarkenmuster 2
Passermarkenmuster 2
Rechte
Klemmrolle
4 - 9
Passermarken-Lesebereich
Einheit: mm
Rechte
Linke
Klemmrolle
Klemmrolle
