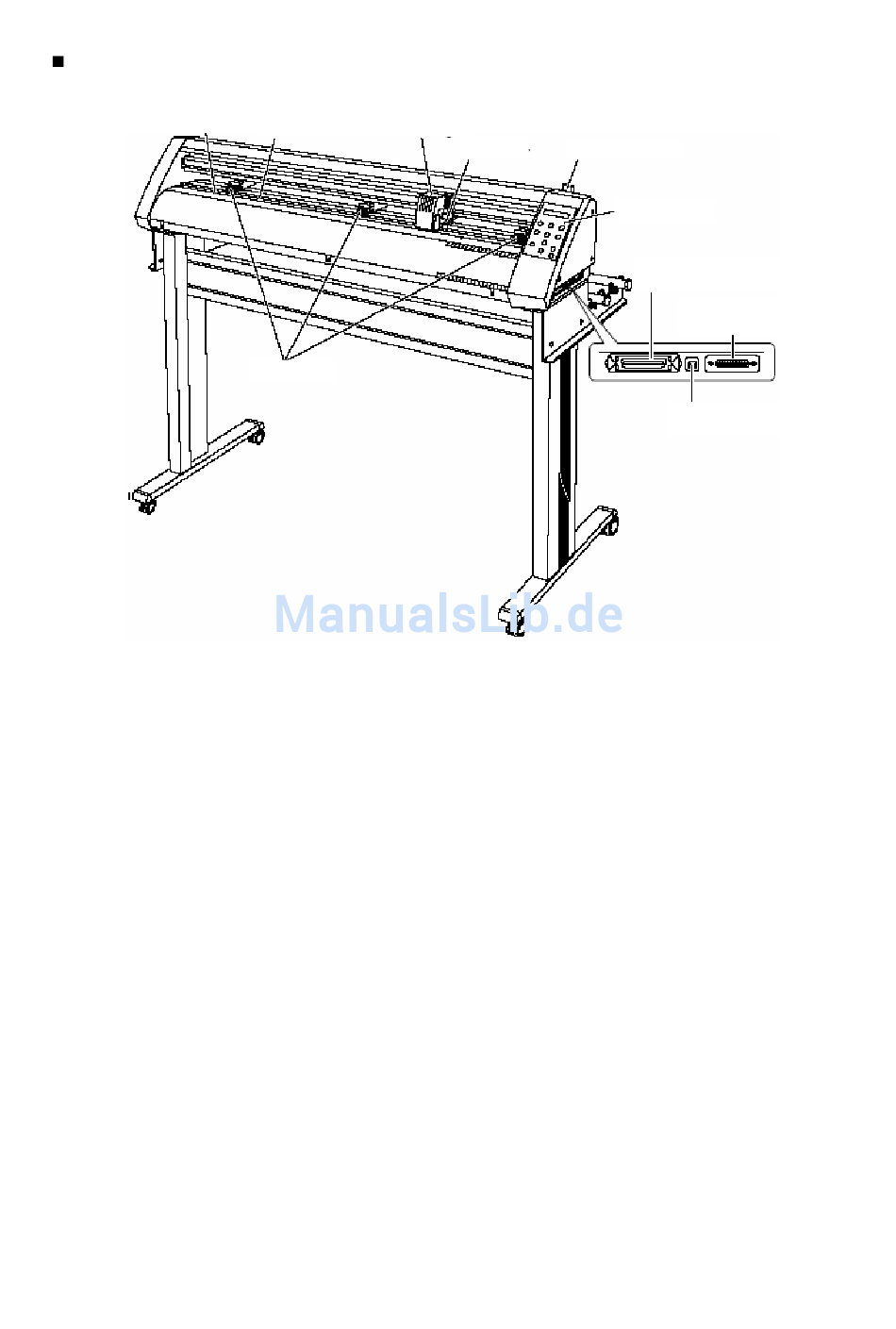

Vorderansicht (CE3000-120)

Schneidmatte
Schneidmatte
Gritrollen
Klemmrollen
Werkzeugkopf
Werkzeughalter
Mediensethebel
Kontrolltafel
Parallele Schnittstellenverbindung
USB-Schnittstelle
Serielle Schnittstellenverbindung
Gritrolle Werkzeugkopf
Klemmrollen
: das Schneiden bzw. Plotten erfolgt auf dieser Matte.
: bewegt das Medium vorwärts bzw. rückwärts.
: drücken das Medium gegen die Gritrollen.
: bewegt den Schneidstift nach links und rechts.
: hält den Schneidstift und bewegt diesen nach oben und unten.
: hebt bzw. senkt die Klemmrollen beim Einzug eines Mediums.
: zum Bedienen des Schneidplotters sowie Einstellen der Funktionen.
: zur Verbindung mit einem Centronics-kompatiblen Schnittstellenkabel.
: zur Verbindung mit einem USB-Kabel.
: zur Verbindung mit einem seriellen RS-232 Schnittstellenkabel.
Stifthalter
Mediensethebel
1 - 4
Kontrolltafel
parallele (Centronics)
Schnittstellenverbindung
serielle (RS-232C)
Schnittstellenverbindung
USB-Schnittstelle
