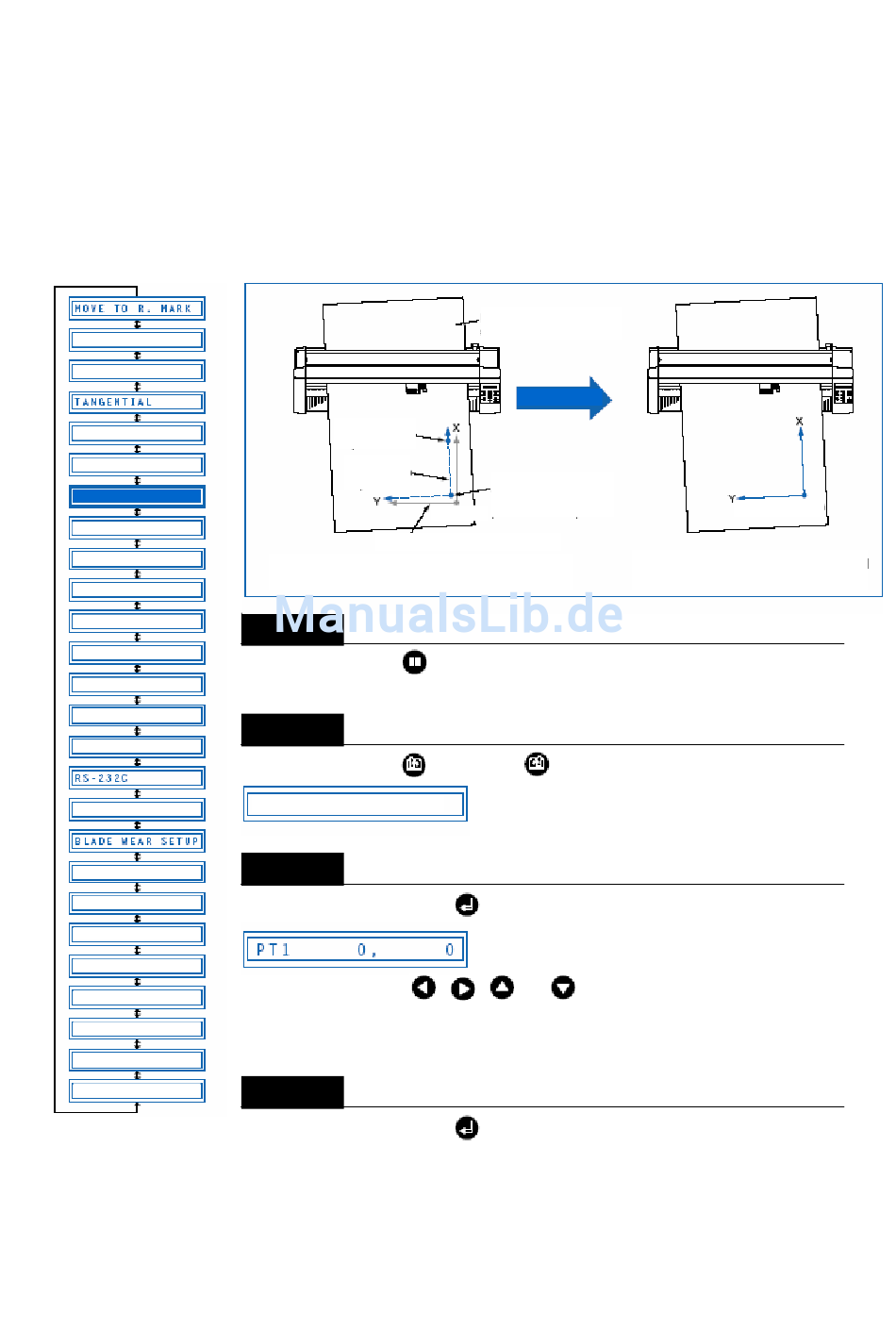

4.8 Ausrichten der Koordinatenachsen

Diese Funktion wird eingesetzt wenn ein Medium eingelegt wird, das bereits an einem anderen Drucker ausge-
druckt wurde oder ein bereits geplottetes Medium neu eingelegt wird, um den Offset im Original oder eine Nei-
gung der Koordinatenachsen auszugleichen. Diese Funktion ermöglicht das Schneiden von Umrissen, die an ei-
nem anderen Drucker/Plotter gedruckt wurden, oder von Zeichnungen, die bereits geplottet wurden und nun
ausgeschnitten werden sollen. Das Plotten des Ursprungs sowie der X-Achse vor dem Ausrichten der Koordina-
tenachsen vereinfacht die Justierung der Achsen. Plotten Sie den Ursprung und die X-Achse innerhalb des Plot-
bereiches, damit die Einstellungen selbst dann bearbeitet werden können, wenn die X-Achse und der Ursprung
schräg liegen. Werden der Ursprung und die X-Achse sehr nahe an den Plotbereichsgrenzen gedruckt, könnten
die Einstellungen außerhalb des Plotbereiches liegen und eine Ausrichtung der Achsen verhindern.
FAHRE ZU PASSER V O R S C H U B
V O R A B S C H U B
J U S T A G E M A R K E
S P E I C H E R L E E R
A C H S E N
D I S T A N Z
S E I T E N L
F L A E C H E
E R W E I T E R T
D R E H E N
S P I E G E L N
K O P I E R
S O R T I E R U N G
K O M M A N D O
S T I F T O / U
T E S T
TEMPO LEERFAHRT
O F F S A N D R U C K
O F F S W I N K E L
S C H R I T T
I N I . A N D R U C K
M A S S E I N H E I T
Ausrichtungs-
punkt 2
Referenz-
punkte
Schneidplotter-Referenzpunkt
Offset zwischen geplottetem Medium sowie
X/Y-Achse und Ursprung des Schneidplotters
1
Schritt
Drücken Sie die Taste
2
Schritt
Drücken Sie die Taste
A C H S E N
3
Schritt
Drücken Sie die Eingabetaste
Drücken Sie die Tasten
auf den Ausrichtungspunkt 1 zu bewegen (Ursprungspunkt auf dem vorher geplotteten
Medium). Die hier angezeigten Koordinaten geben den Abstand vom aktuellen Ur-
sprungspunkt an.
4
Schritt
Drücken Sie die Eingabetaste
den Sie diesen als Drehpunkt der X-Achse.
neu eingelegtes, bereits
gedrucktes Medium
Ausrichtung
Ausrichtungspunkt 1
(vorheriger Ursprung)
Ursprung
(PAUSE), um in den PAUSE-Modus zu gelangen.
(NEXT) oder (PREV.), bis folgendes Menü erscheint:
, es erscheint das Menü zur Achsausrichtung.
, , und (POSITION), um das Schneidmesser
, um den neuen Ursprung festzulegen und verwen-
4 - 22
neuer Ursprung
Korrigierter Offset der X/Y-Achse
und des Ursprungs
