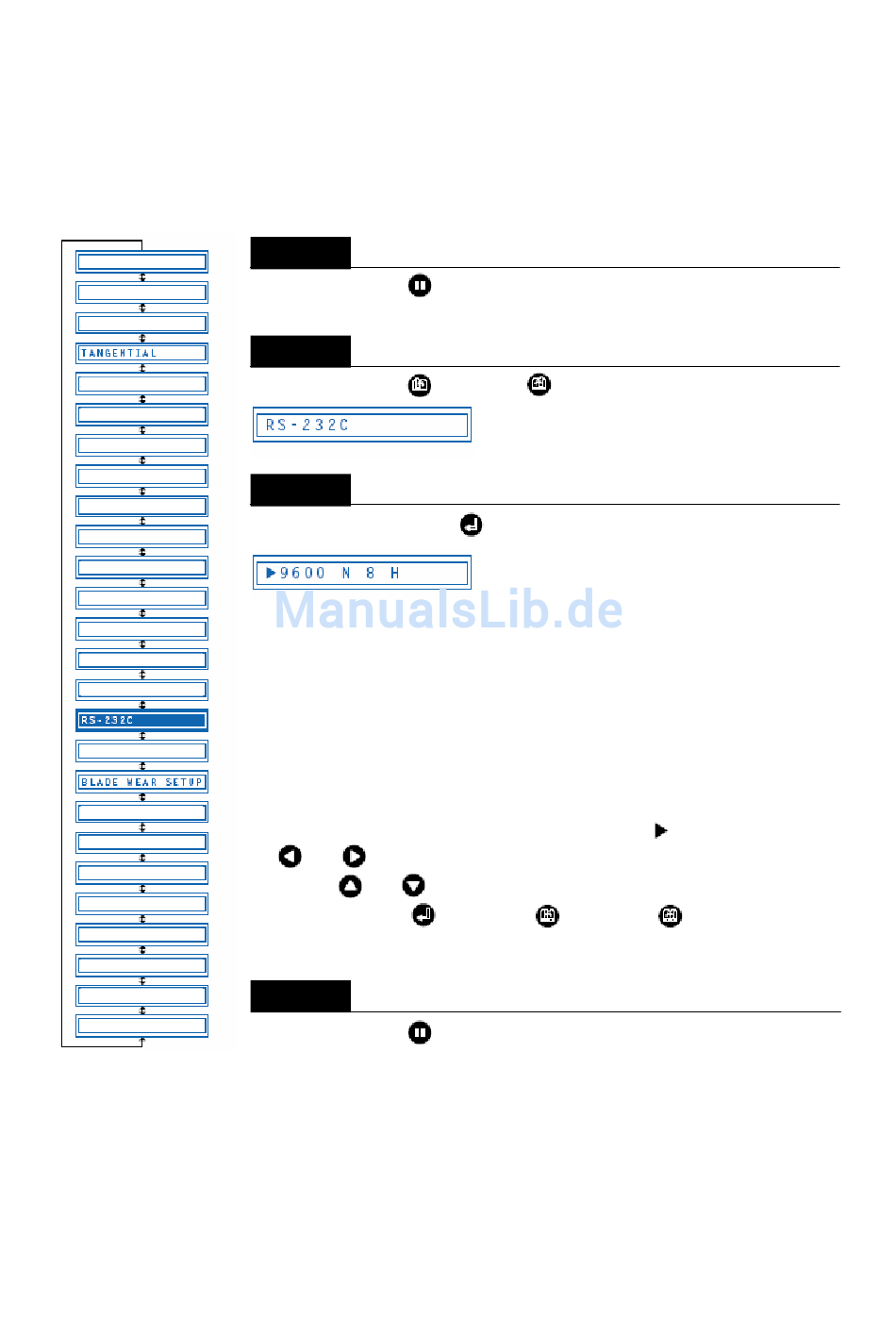

4.17 Schnittstellenbedingungen

Wenn die serielle Schnittstelle RS-232C verwendet wird, müssen Schnittstellenbedingungen festgelegt werden,
um sicherzustellen, dass die Datentransferrate (Baud-Rate), Datenlänge und Parität des Schneidplotters mit den
Einstellungen der Software bzw. des Betriebssystems Ihres Computers überein stimmen. In diesem Abschnitt
werden die Schnittstellenbedingungen des Schneidplotters beschrieben. Details zu den Einstellungen in der
Software bzw. im Betriebssystem entnehmen Sie bitte den entsprechenden Gebrauchsanweisungen.
FAHRE ZU PASSER
V O R S C H U B
V O R A B S C H U B
J U S T A G E M A R K E
S P E I C H E R L E E R
A C H S E N
D I S T A N Z
S E I T E N L
F L A E C H E
E R W E I T E R T
D R E H E N
S P I E G E L N
K O P I E R
S O R T I E R U N G
K O M M A N D O
S T I F T O / U
T E S T
TEMPO LEERFAHRT
O F F S A N D R U C K
O F F S W I N K E L
S C H R I T T
I N I . A N D R U C K
M A S S E I N H E I T
1
Schritt
Drücken Sie die Taste
2
Schritt
Drücken Sie die Taste
3
Schritt
Drücken Sie die Eingabetaste
In der Zeile sehen Sie folgende Daten (von links): Transferrate (Baud-Rate), Parität,
Datenlänge, Flusssteuerung.
Mögliche Einstellungen der Baud-Rate: „19200", „9600", „4800", „2400", „1200", „600"
oder „300".
Mögliche Einstellungen der Parität: „N" (Keine), „E" (gerade Parität) oder „O" (unge-
rade Parität).
Die Datenlänge kann auf 7 oder 8 Bit eingestellt werden.
Als Flusssteuerungsmodus kann „H" (Hardware) oder „X" (Xan/Xaus) festgelegt wer-
den. „E" (ENQ/ACK) ist im Modus HP-GL ebenfalls wählbar.
Alle Schnittstellenbedingungen müssen so eingestellt werden, dass sie mit den ent-
sprechenden Einstellungen in der Anwendersoftware und dem Betriebssystem des
Computers überein stimmen.
Der einstellbare Parameter wird direkt hinter dem Zeichen
ten oder wählen Sie den Parameter aus, der geändert werden soll, und mit
dem Tasten oder
gung die Eingabetaste
Auswahl rückgängig zu machen.
4
Schritt
Drücken Sie die Taste
(PAUSE), um in den PAUSE-Modus zu gelangen.
(NEXT) oder (PREV.), bis folgendes Menü erscheint:
, um die Schnittstellenbedingungen anzuzeigen.
wählen Sie die Einstellungswerte. Drücken Sie zur Bestäti-
. Drücken Sie (NEXT) oder
(PAUSE), um den PAUSE-Modus zu verlassen.
4 - 34
angezeigt. Mit den Tas-
(PREV.), um Ihre
