1.2 Einzelteile und Funktionen

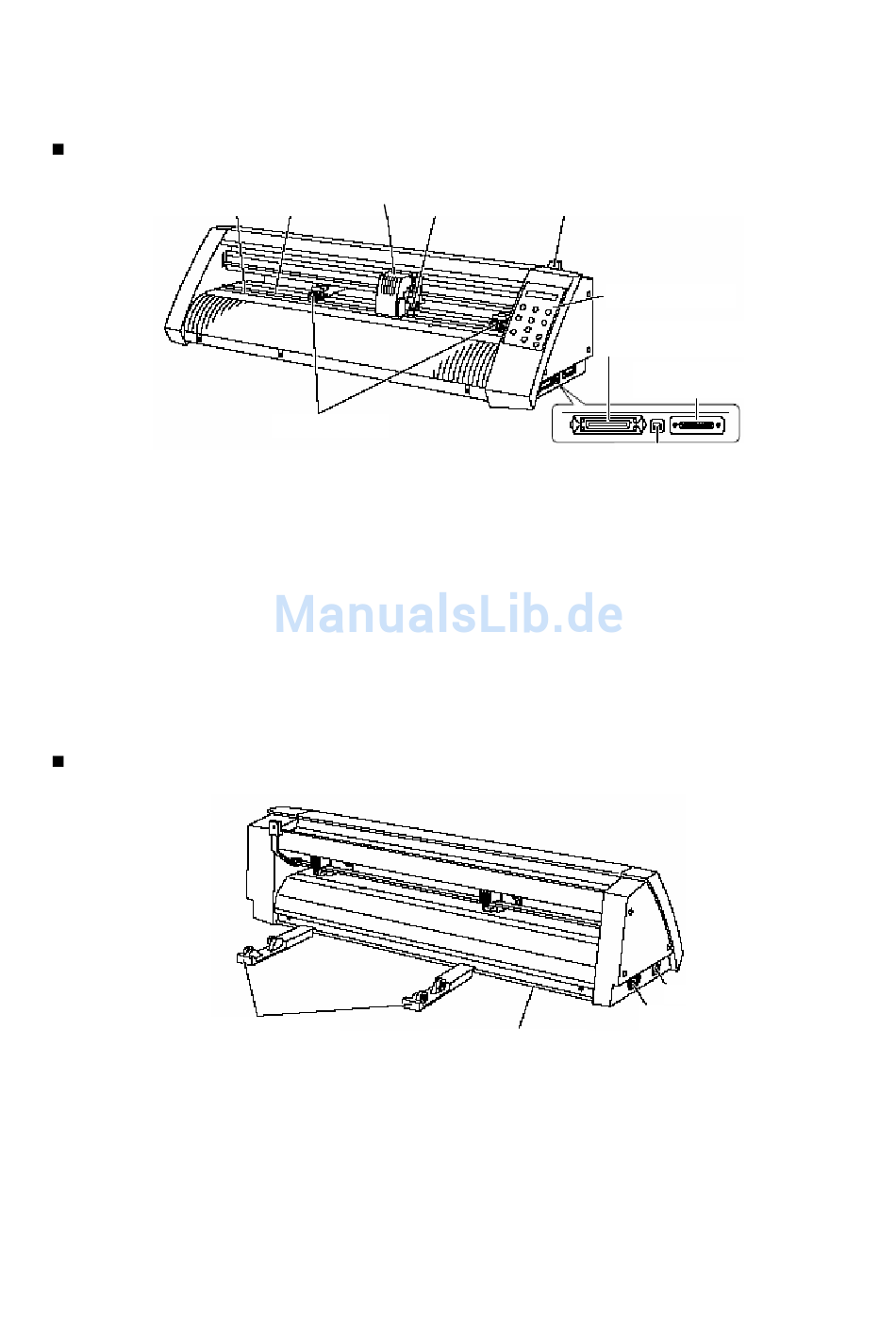

Vorderansicht (CE3000-40/60)

Schneidmatte
Schneidmatte
Gritrollen
Klemmrollen
Werkzeugkopf
Werkzeughalter
Mediensethebel
Kontrolltafel
Parallele Schnittstellenverbindung
USB-Schnittstelle
Serielle Schnittstellenverbindung
Rückansicht (CE3000-40/60)

Medienrollenhalterung

Medienrollenhalterung
Führungsschiene für Medienrollenhalterung: zur Befestigung der Medienrollenhalter
Netzkabelanschluss
Ein-/Ausschalter
Werkzeugkopf
Gritrolle Werkzeughalter
Klemmrollen
: das Schneiden bzw. Plotten erfolgt auf dieser Matte.
: bewegt das Medium vorwärts bzw. rückwärts.
: drücken das Medium gegen die Gritrollen.
: bewegt den Schneidstift nach links und rechts.
: hält den Schneidstift und bewegt diesen nach oben und unten.
: hebt bzw. senkt die Klemmrollen beim Einzug eines Mediums.
: zum Bedienen des Schneidplotters sowie Einstellen der Funktionen.
: zur Verbindung mit einem Centronics-kompatiblen Schnittstellenkabel.
: zur Verbindung mit einem USB-Kabel.
: zur Verbindung mit einem seriellen RS-232 Schnittstellenkabel.
Führungsschiene für
Medienrollenhalterung
: trägt Medienrollen
: verbindet das Netzkabel mit dem Schneidplotter
: schaltet die Stromversorgung des Schneidplotters ein bzw. aus.
1 - 3
Mediensethebel
Kontrolltafel
Parallele Schnittstellen-
verbindung (Centronics)
Serielle Schnittstellen-
verbindung (RS-232C)
USB-Schnittstelle
Ein-/Ausschalter
Netzkabelanschluss
