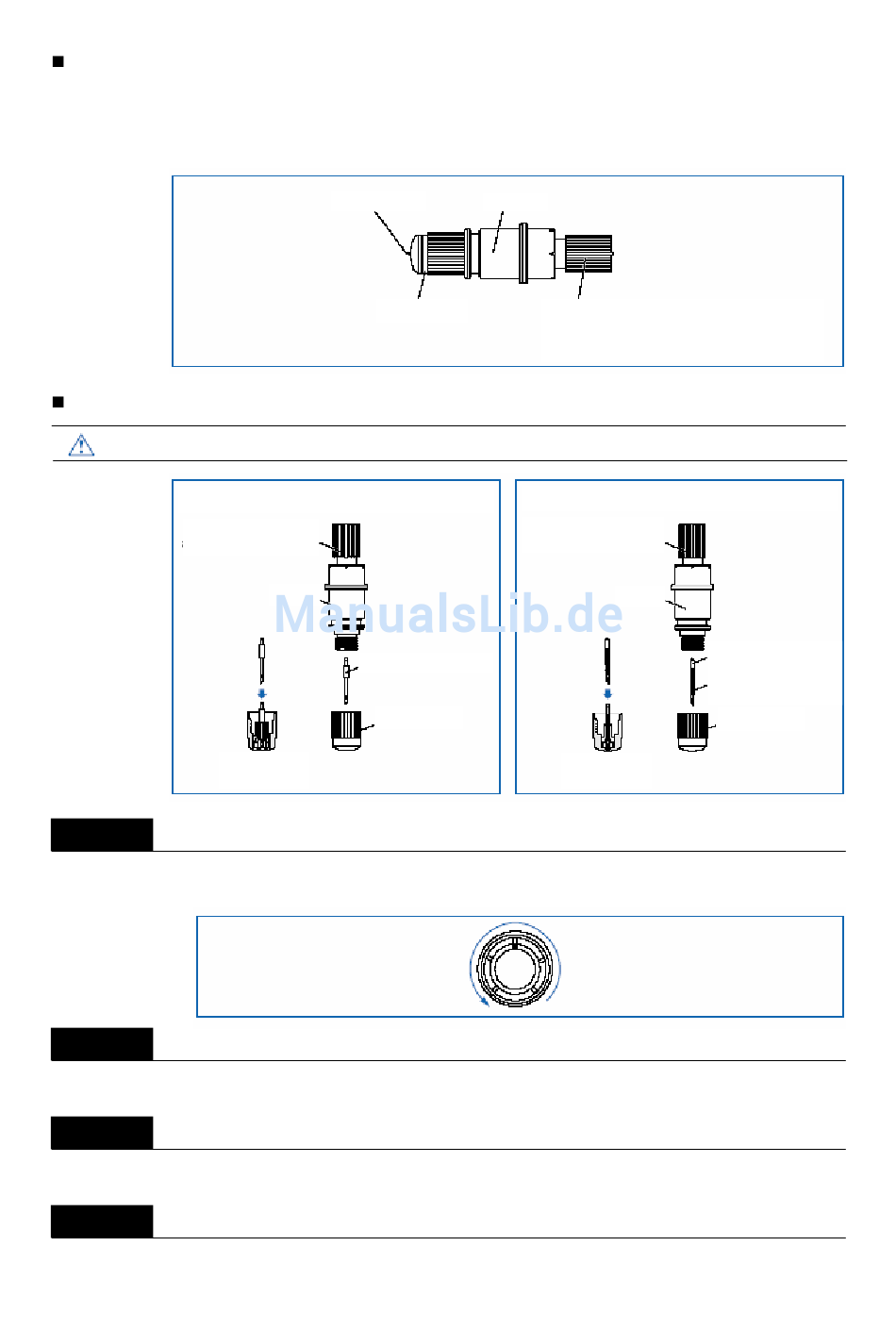

Aufbau des Schneidmessers

Der Plotter schneidet Medien mit Hilfe einer Messerklinge, die in einen Schneidmesserkolben eingesetzt wird. Es
gibt zwei verschiedene Schneidmesserkolben, um die unterschiedlichen Durchmesser der einzusetzenden Mes-
serklinge aufzunehmen (der 0,9-mm Schneidmesserkolben wird als Standardzubehör mitgeliefert). Vergewissern
Sie sich, dass die Klinge in den entsprechenden Kolben eingesetzt ist.
Aufbau des Schneidmessers
VORSICHT
Schneidmesser mit 1,5 mm Durchmesser
Stellring für die Klin-
1
Schritt
Drehen Sie den Stellring für die Klingenlänge, um die Klinge in den Kolben einzuziehen.
2
Schritt
Drehen Sie den Stellring entgegen dem Uhrzeigersinn, um die Klinge aus dem Kolben zu drehen.
3
Schritt
Nehmen Sie die Klinge aus der Kolbenkappe heraus.
4
Schritt
Setzen Sie die neue Klinge in die vorgesehene Bohrung in der Kolbenkappe ein.
Messerklinge
Kolbenkappe
Behandeln Sie die Klingen mit großer Vorsicht, um Verletzungen zu vermeiden.
genlänge (rot)
Kolben
Klinge mit 1,5 mm Ø
Kolbenkappe
Querschnitt
Kolbenkappe
Kolben
Stellring für die Klingenlängen
(Blau: für Klingen mit 0,9 mm Ø)
(Rot: für Klingen mit 1,5 mm Ø)
Schneidmesser mit 0,9 mm Durchmesser
Stellring für die Klin-
genlängen (blau)
Querschnitt
Kolbenkappe
2 - 12
Kolben
Klinge mit 0,9 mm Ø
Feder
Kolbenkappe
