Elektrische Anschlüsse

VORSICHTSMASSNAHMEN

Vergewissern Sie sich vor der Herstellung der elektrischen Anschlüsse, dass die
verfügbare Versorgungsspannung mit der in den technischen Daten angegebenen
übereinstimmt.

Sender und Empfänger müssen mit einer Spannung von 24 Vdc±20 % versorgt werden
(PELV, muss EN 60204-1 (Kapitel 6.4) entsprechen).
Die elektrischen
Bedienungsanleitung gelegt werden.
Insbesondere keine anderen Geräte an die Verbinder des Senders und des Empfänger
anschließen.
Um die funktionelle Zuverlässigkeit zu garantieren muss bei Verwendung eines Netzteils
mit Diodenbrücke seine Ausgangskapazität mindestens 2000F für jedes aufgenommene
A betragen.

Anordnung der Verbinder auf der Lichtschranke MASTER/SLAVE

8540738 • 13/06/2016 • Rev.18
Anschlüsse müssen
SLAVE

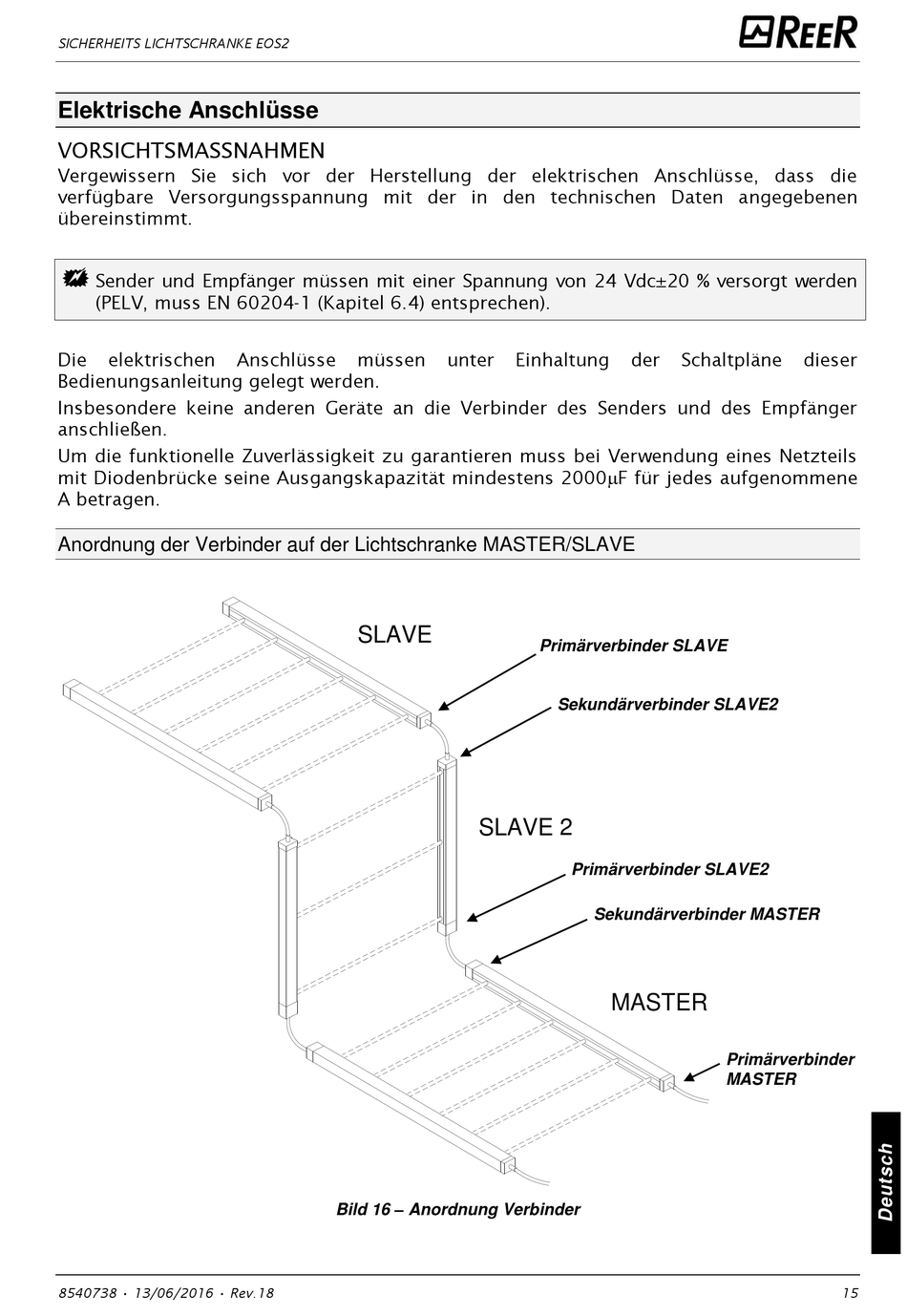

Bild 16 – Anordnung Verbinder
unter Einhaltung
Primärverbinder SLAVE
Sekundärverbinder SLAVE2
SLAVE 2
Primärverbinder SLAVE2
Sekundärverbinder MASTER
MASTER
der Schaltpläne
Primärverbinder
MASTER
