SICHERHEITS LICHTSCHRANKE EOS2

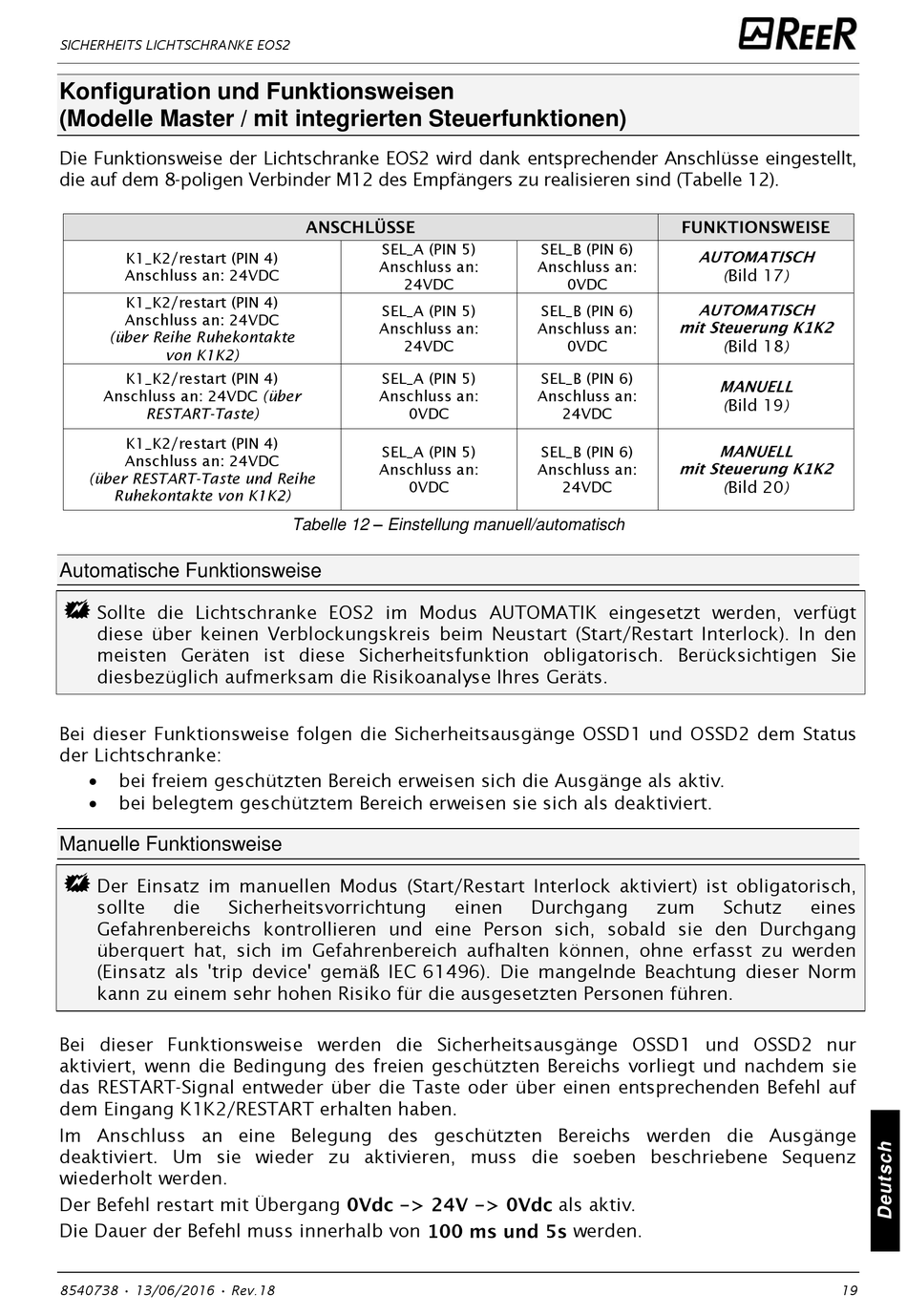

Konfiguration und Funktionsweisen
(Modelle Master / mit integrierten Steuerfunktionen)
Die Funktionsweise der Lichtschranke EOS2 wird dank entsprechender Anschlüsse eingestellt,
die auf dem 8-poligen Verbinder M12 des Empfängers zu realisieren sind (Tabelle 12).
K1_K2/restart (PIN 4)
Anschluss an: 24VDC
K1_K2/restart (PIN 4)
Anschluss an: 24VDC
(über Reihe Ruhekontakte
von K1K2)
K1_K2/restart (PIN 4)
Anschluss an: 24VDC (über
RESTART-Taste)
K1_K2/restart (PIN 4)
Anschluss an: 24VDC
(über RESTART-Taste und Reihe
Ruhekontakte von K1K2)

Automatische Funktionsweise


Sollte die Lichtschranke EOS2 im Modus AUTOMATIK eingesetzt werden, verfügt
diese über keinen Verblockungskreis beim Neustart (Start/Restart Interlock). In den
meisten Geräten ist diese Sicherheitsfunktion obligatorisch. Berücksichtigen Sie
diesbezüglich aufmerksam die Risikoanalyse Ihres Geräts.
Bei dieser Funktionsweise folgen die Sicherheitsausgänge OSSD1 und OSSD2 dem Status
der Lichtschranke:

bei freiem geschützten Bereich erweisen sich die Ausgänge als aktiv.
 bei belegtem geschütztem Bereich erweisen sie sich als deaktiviert.

Manuelle Funktionsweise


Der Einsatz im manuellen Modus (Start/Restart Interlock aktiviert) ist obligatorisch,
sollte die Sicherheitsvorrichtung
Gefahrenbereichs kontrollieren und eine Person sich, sobald sie den Durchgang
überquert hat, sich im Gefahrenbereich aufhalten können, ohne erfasst zu werden
(Einsatz als 'trip device' gemäß IEC 61496). Die mangelnde Beachtung dieser Norm
kann zu einem sehr hohen Risiko für die ausgesetzten Personen führen.
Bei dieser Funktionsweise werden die Sicherheitsausgänge OSSD1 und OSSD2 nur
aktiviert, wenn die Bedingung des freien geschützten Bereichs vorliegt und nachdem sie
das RESTART-Signal entweder über die Taste oder über einen entsprechenden Befehl auf
dem Eingang K1K2/RESTART erhalten haben.
Im Anschluss an eine Belegung des geschützten Bereichs werden die Ausgänge
deaktiviert. Um sie wieder zu aktivieren, muss die soeben beschriebene Sequenz
wiederholt werden.
Der Befehl restart mit Übergang
Die Dauer der Befehl muss innerhalb von
8540738 • 13/06/2016 • Rev.18
SEL_A (PIN 5)
Anschluss an:
24VDC
SEL_A (PIN 5)
Anschluss an:
24VDC
SEL_A (PIN 5)
Anschluss an:
0VDC
SEL_A (PIN 5)
Anschluss an:
0VDC
Tabelle 12 – Einstellung manuell/automatisch
einen
SEL_B (PIN 6)
Anschluss an:
0VDC
SEL_B (PIN 6)
Anschluss an:
0VDC
SEL_B (PIN 6)
Anschluss an:
24VDC
SEL_B (PIN 6)
Anschluss an:
24VDC
Durchgang zum
als aktiv.
werden.
Bild 17
( )
Bild 18
( )
Bild 19
( )
Bild 20
( )
Schutz eines
