SICHERHEITS LICHTSCHRANKE EOS2
Multiple Systeme
Werden mehrere EOS2-Systeme verwendet, muss vermieden werden, dass diese sich
optisch behindern: Die Elemente so positionieren, dass der vom Sender ausgesendete
Strahl eines Systems nur vom jeweiligen Empfänger empfangen wird.

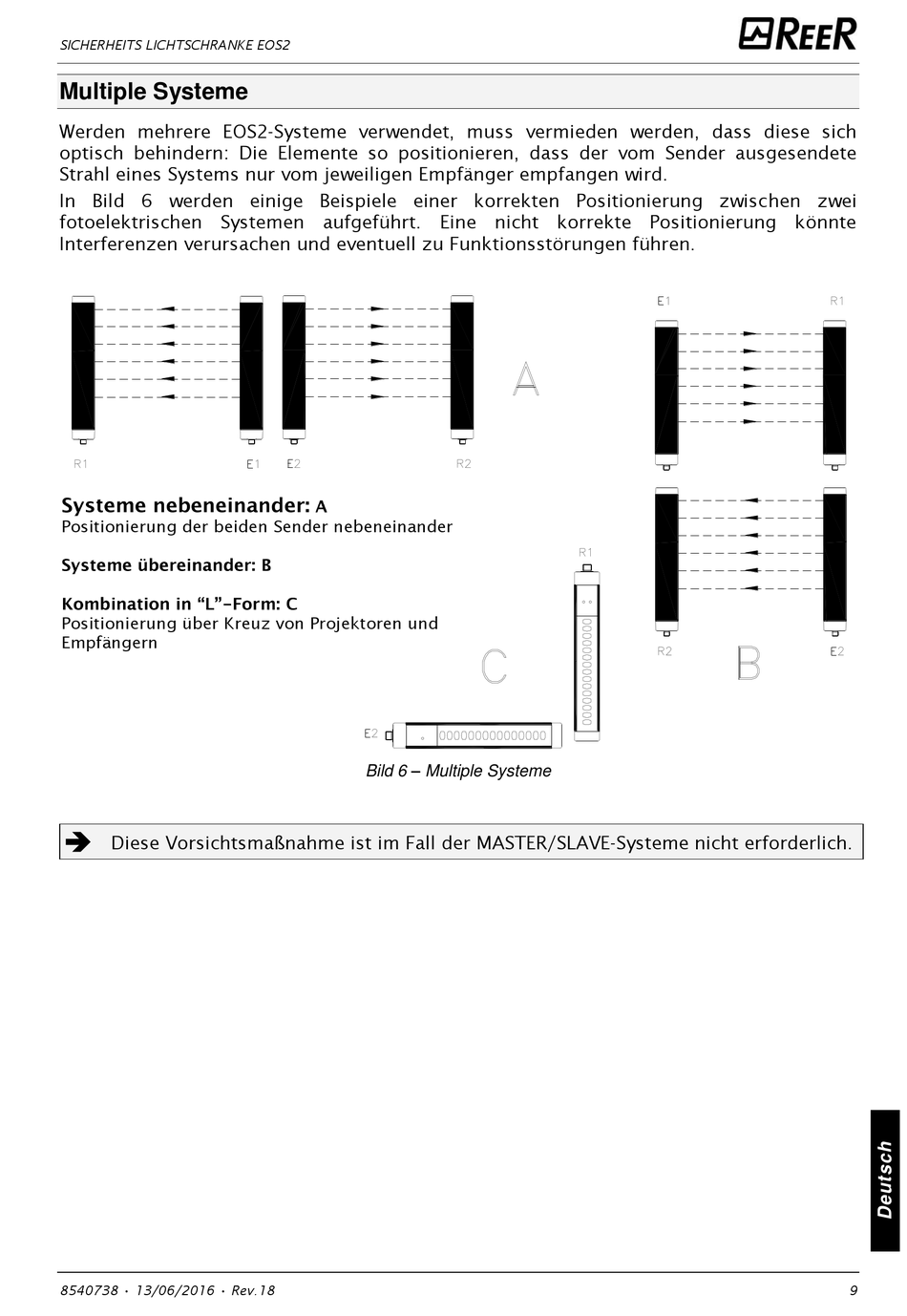

In Bild 6 werden einige Beispiele einer korrekten Positionierung zwischen zwei
fotoelektrischen Systemen aufgeführt. Eine nicht korrekte Positionierung könnte
Interferenzen verursachen und eventuell zu Funktionsstörungen führen.
Positionierung der beiden Sender nebeneinander
Positionierung über Kreuz von Projektoren und
Empfängern
Diese Vorsichtsmaßnahme ist im Fall der MASTER/SLAVE-Systeme nicht erforderlich.
8540738 • 13/06/2016 • Rev.18
Bild 6 – Multiple Systeme
9
