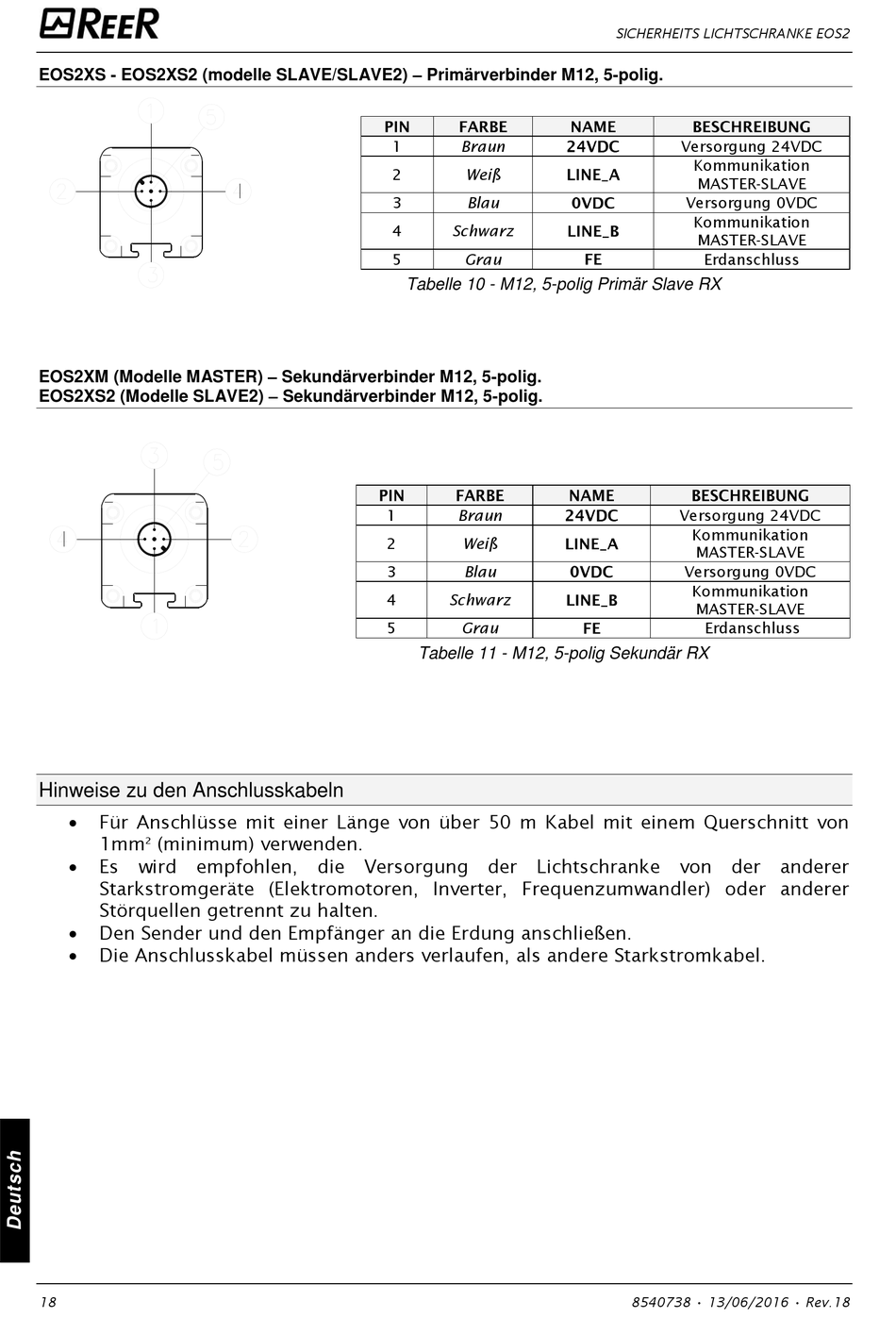

EOS2XS - EOS2XS2 (modelle SLAVE/SLAVE2) – Primärverbinder M12, 5-polig.
EOS2XM (Modelle MASTER) – Sekundärverbinder M12, 5-polig.
EOS2XS2 (Modelle SLAVE2) – Sekundärverbinder M12, 5-polig.

Hinweise zu den Anschlusskabeln


Für Anschlüsse mit einer Länge von über 50 m Kabel mit einem Querschnitt von
1mm (minimum) verwenden.
2
 Es wird empfohlen, die Versorgung der Lichtschranke
Starkstromgeräte (Elektromotoren, Inverter, Frequenzumwandler) oder anderer
Störquellen getrennt zu halten.

Den Sender und den Empfänger an die Erdung anschließen.

Die Anschlusskabel müssen anders verlaufen, als andere Starkstromkabel.
18
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
Tabelle 10 - M12, 5-polig Primär Slave RX
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
Tabelle 11 - M12, 5-polig Sekundär RX
SICHERHEITS LICHTSCHRANKE EOS2
Versorgung 24VDC
Kommunikation
MASTER-SLAVE
Versorgung 0VDC
Kommunikation
MASTER-SLAVE
Erdanschluss
Versorgung 24VDC
Kommunikation
MASTER-SLAVE
Versorgung 0VDC
Kommunikation
MASTER-SLAVE
Erdanschluss
von der anderer
