Defektdiagnose

Die Angaben von den LEDs auf dem Sender und Empfänger gestatten
das Feststellen der Ursache einer nicht korrekten Funktionsweise des Systems. Wie im
Absatz "SIGNALISIERUNGEN" dieser Anleitung angegeben, wir das System bei einem
Defekt blockiert und zeigt dank der LED jeder Einheit die Art des aufgetretenen Defekts
an. (Siehe Tabellen im Anschluss). Die Zahlen der LEDs beziehen sich auf Bild 25.
3
4
5
Signalisierung nur auf Slave-Lichtschranken
4
Signalisierung nur auf Master- und Slave-Lichtschranken
5
Signalisierung nur auf Master- und Slave2-Lichtschranken vorhanden
32
2 aufeinander folgende
ROT
Impulse
3/4 aufeinander
ROT
folgende Impulse
5 aufeinander folgende
ROT
Impulse
ORANGE Blinkend
2 aufeinander folgende
ORANGE
Impulse
2 aufeinander
ROT
folgende Impulse
4 aufeinander
ROT
folgende Impulse
5 aufeinander
ROT
folgende Impulse
6/7 aufeinander
ROT
folgende Impulse
8 aufeinander
ROT
folgende Impulse

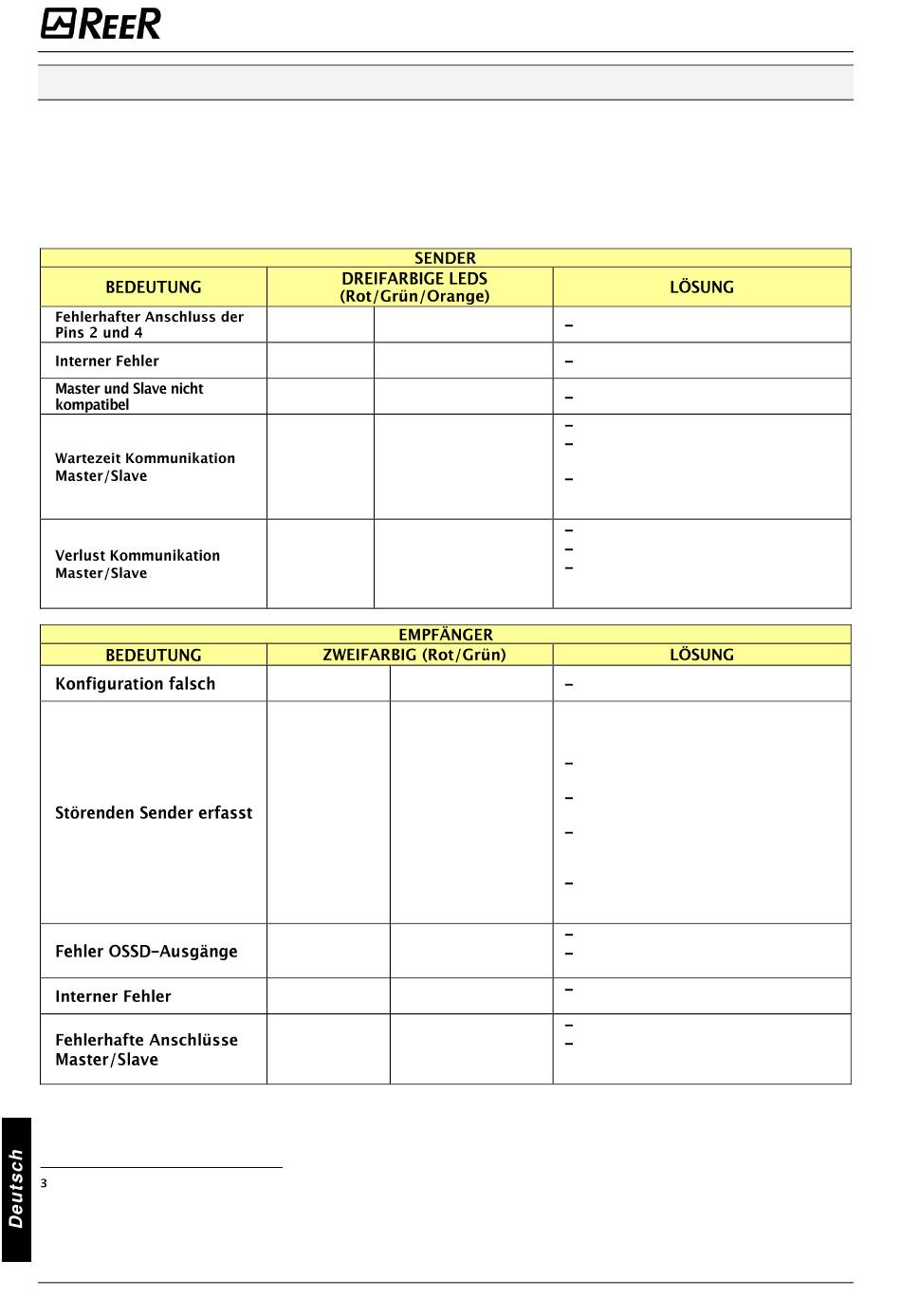

Tabelle 18 - Defektdiagnose
SICHERHEITS LICHTSCHRANKE EOS2
Die Anschlüsse Pin 2 und 4 überprüfen.
Zur Reparatur an REER senden.
Kompatibilität der Modelle kontrollieren.
Den Zustand des Masters kontrollieren.
Befindet er sich in FAIL, den Defekttyp
überprüfen.
Bleibt der Defekt bestehen, das Gerät
zur Reparatur in die REER-Werkstatt
schicken.
Anschlüsse Master/Slave überprüfen.
Reset des Systems.
Bleibt der Defekt bestehen, Master und
Slave zur Reparatur in die REER-
Werkstatt schicken.
Anschlüsse kontrollieren.
Den störenden Sender aufmerksam suchen
und auf eine der folgenden Arten
eingreifen:
Die Reichweite des störenden Senders
von Hoch auf Niedrig verringern
Die Position von Sender und Empfänger
vertauschen
Den störenden Sender versetzen, um zu
vermeiden, das er den Empfänger
erleuchtet
Die vom störenden Sender kommenden
Strahlen mit matten Schutzvorrichtungen
abschirmen
Anschlüsse kontrollieren.
Bleibt der Defekt bestehen, zur
Reparatur an REER senden.
Das Gerät zur Reparatur an die REER-
Werkstatt senden.
Anschlüsse Master/Slave überprüfen
Bleibt der Defekt bestehen, das Gerät
zur Reparatur in die REER-Werkstatt
senden.
