FUNKTIONSPRINZIP
Ist der geschützte Bereich frei, sind die beiden statischen Ausgänge (OSSD) auf dem
Empfänger aktiv und gestatten den normalen Betrieb der daran angeschlossenen
Maschine.
Immer wenn ein Gegenstand, dessen Abmessungen der Auflösung des Systems
entsprechen oder größer sind, den optischen Weg einer oder mehrerer Bündel
unterbricht, deaktiviert der Empfänger seine Ausgänge.
Dieser Umstand gestattet die Blockierung der Bewegung der gefährlichen Maschine (über
eine entsprechende Stoppschaltung der Maschine).

Die Auflösung ist die Mindestabmessung, die ein Gegenstand aufweisen muss,
damit er beim Überqueren des geschützten Bereichs mindestens eines der von der
Lichtschranke erzeugten optischen Bündel verdunkelt (Bild 1) und sicher das
Eingreifen der Vorrichtung und folglich das Stoppen der gefährlichen Bewegung der
Maschine verursacht.
P = Linsenabstand
D = Linsendurchmesser
R = Auflösung = P+D
Sender
Die Auflösung bleibt unter jeglichen Arbeitsbedingungen gleich, da sie ausschließlich von
den geometrischen Eigenschaften der Linsen und dem Achsabstand zwischen zwei
angrenzenden Linsen abhängt.
geschützte Höhe. Ist Letztere horizontal positioniert gibt dieser Wert die Tiefe des
geschützten Bereichs an.
Empfänger bestehen kann.
EOS2 steht in den folgenden Auflösungen zur Verfügung:

30 mm (geschützte Höhen von 160 mm bis 2260 mm): SCHUTZ DER HÄNDE.

40 mm (geschützte Höhen von 160mm bis 2260 mm): SCHUTZ DER HÄNDE.

50 mm und 90 mm (geschützte Höhen von 300 mm bis 2260 mm):
SCHUTZ DER ARME UND BEINE.
EOS2 steht außerdem in der Version Multibeam mit folgendem Abstand zwischen
den Optiken zur Verfügung:

500 mm (2 Strahlen), 400 mm (3 Strahlen), 300 mm (4 Strahlen).
SCHUTZ DES KÖRPERS.
4
R
D

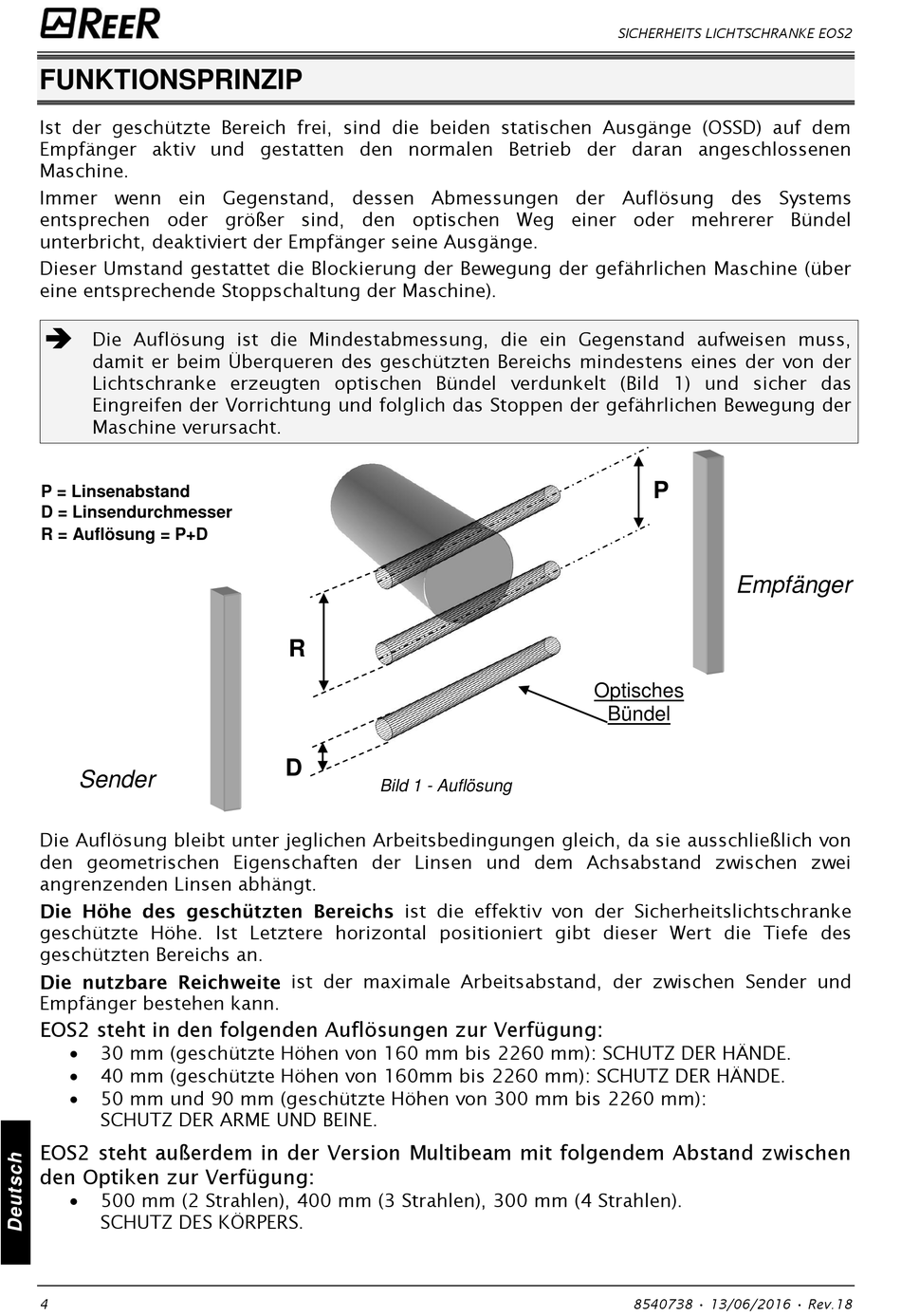

Bild 1 - Auflösung
ist die effektiv von der Sicherheitslichtschranke
ist der maximale Arbeitsabstand, der zwischen Sender und
SICHERHEITS LICHTSCHRANKE EOS2
P
Empfänger
Optisches
Bündel
