Der RESTART Befehl muss von außerhalb des geschützten Bereichs kommen, von wo
aus der geschützte Bereich und die ganze betreffende Arbeitszone gut übersehbar ist.

Die Taste für den RESTART Befehl darf nicht vom Inneren des geschützten Bereichs
erreichbar sein.

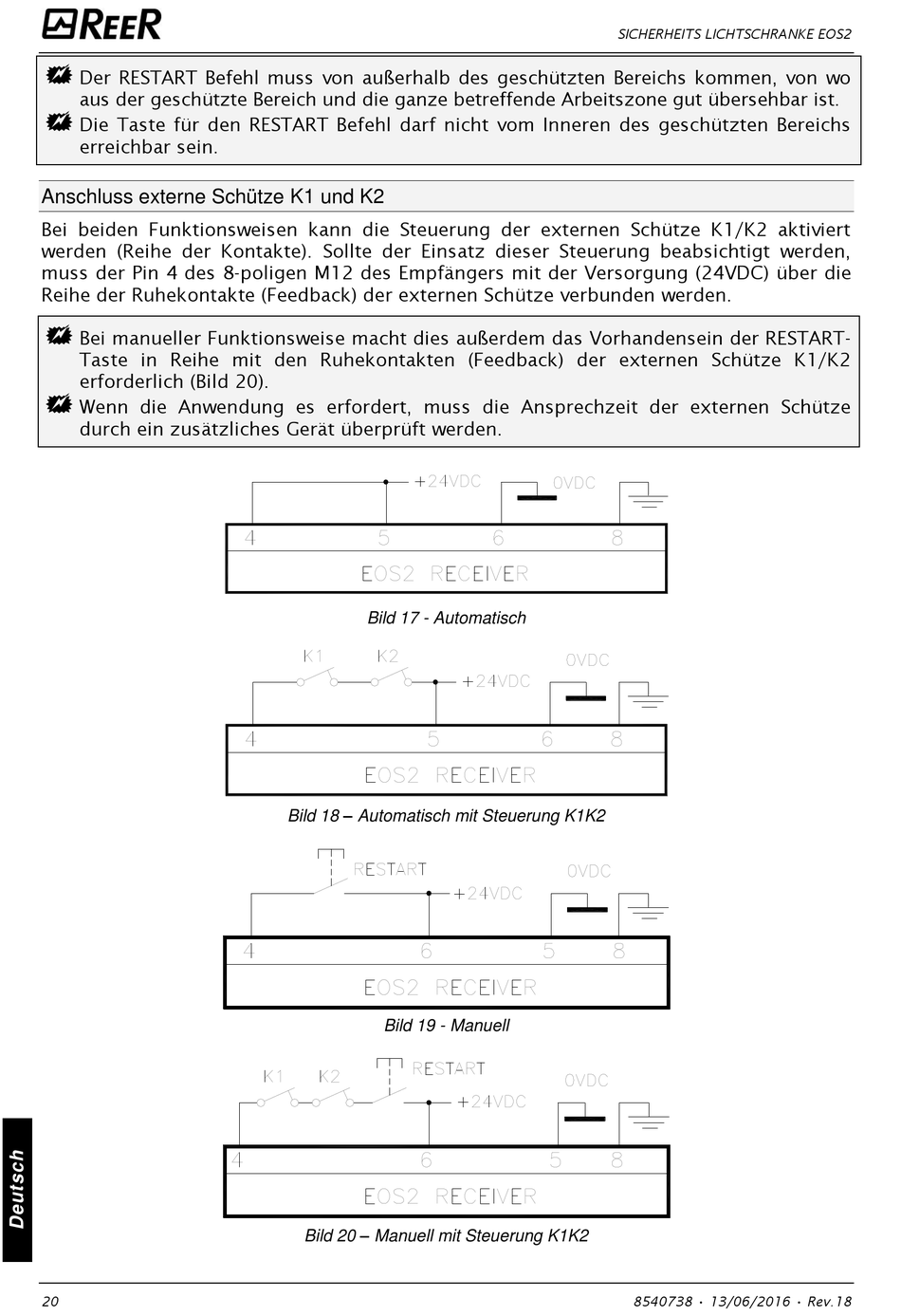

Anschluss externe Schütze K1 und K2
Bei beiden Funktionsweisen kann die Steuerung der externen Schütze K1/K2 aktiviert
werden (Reihe der Kontakte). Sollte der Einsatz dieser Steuerung beabsichtigt werden,
muss der Pin 4 des 8-poligen M12 des Empfängers mit der Versorgung (24VDC) über die
Reihe der Ruhekontakte (Feedback) der externen Schütze verbunden werden.

Bei manueller Funktionsweise macht dies außerdem das Vorhandensein der RESTART-
Taste in Reihe mit den Ruhekontakten (Feedback) der externen Schütze K1/K2
erforderlich (Bild 20).

Wenn die Anwendung es erfordert, muss die Ansprechzeit der externen Schütze
durch ein zusätzliches Gerät überprüft werden.
20
Bild 17 - Automatisch
Bild 18 – Automatisch mit Steuerung K1K2
Bild 19 - Manuell
Bild 20 – Manuell mit Steuerung K1K2
