Unter der Bedingung "Schutzbereich frei" liefert der Empfänger eine Spannung von
24VDC an beide Ausgänge. Die erforderliche Last muß somit zwischen den
Ausgangsanschlüssen und 0DVC (Bild 26) verbunden werden.
EMPFÄNGER

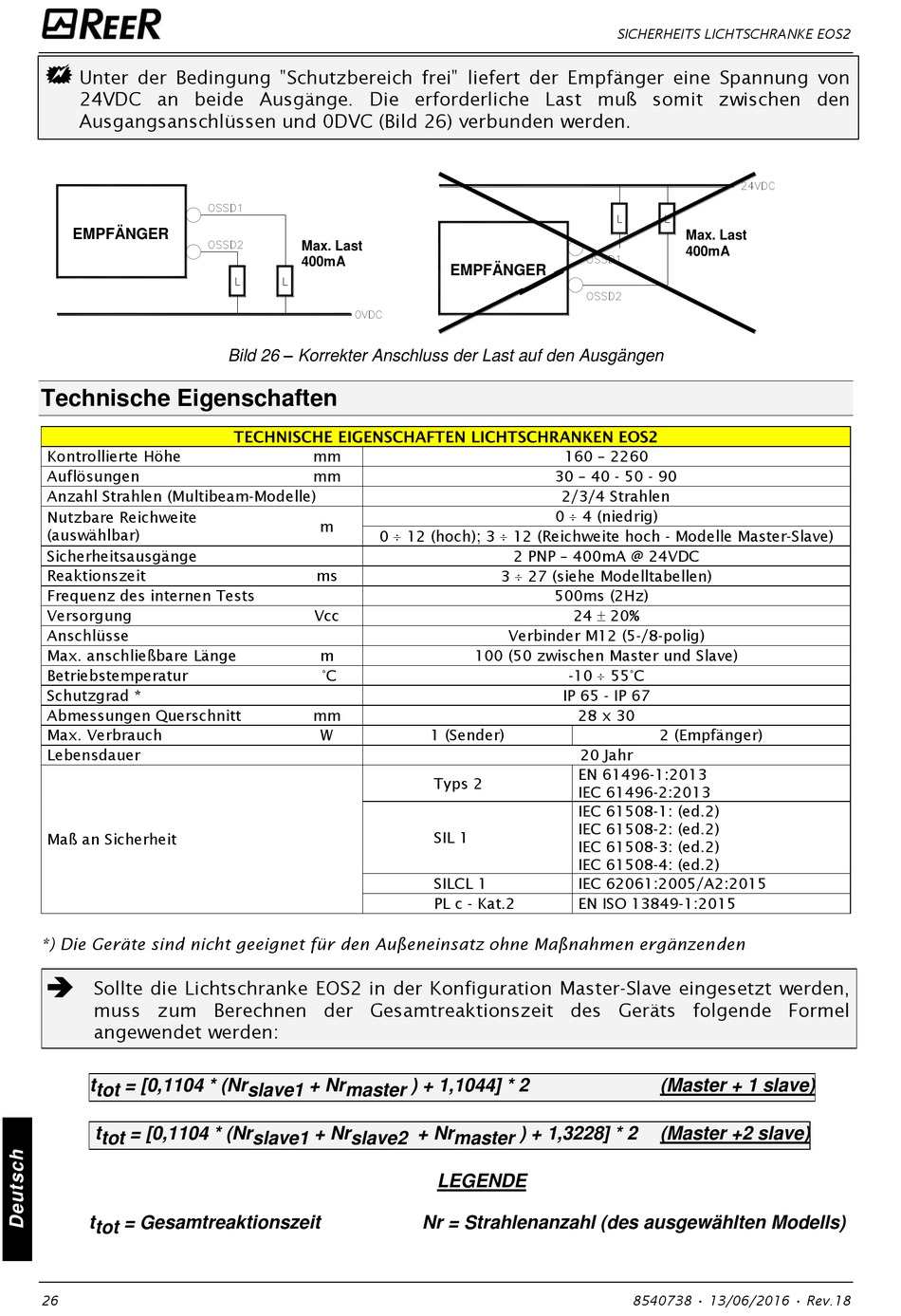

Technische Eigenschaften
Kontrollierte Höhe
Auflösungen
Anzahl Strahlen (Multibeam-Modelle)
Nutzbare Reichweite
(auswählbar)
Sicherheitsausgänge
Reaktionszeit
Frequenz des internen Tests
Versorgung
Anschlüsse
Max. anschließbare Länge
Betriebstemperatur
Schutzgrad *
Abmessungen Querschnitt
Max. Verbrauch
Lebensdauer
Maß an Sicherheit
*) Die Geräte sind nicht geeignet für den Außeneinsatz ohne Maßnahmen ergänzenden
Sollte die Lichtschranke EOS2 in der Konfiguration Master-Slave eingesetzt werden,
muss zum Berechnen der Gesamtreaktionszeit des Geräts folgende Formel
angewendet werden:
t tot = [0,1104 * (Nr slave1 + Nr master ) + 1,1044] * 2
t tot = [0,1104 * (Nr slave1 + Nr slave2 + Nr master ) + 1,3228] * 2
t tot = Gesamtreaktionszeit
26
Max. Last
400mA
Bild 26 – Korrekter Anschluss der Last auf den Ausgängen
mm
mm
m
0 12 (hoch); 3 12 (Reichweite hoch - Modelle Master-Slave)
ms
Vcc
m
°C
mm
W
EMPFÄNGER
160 – 2260
30 – 40 - 50 - 90
2/3/4 Strahlen
0 4 (niedrig)
2 PNP – 400mA @ 24VDC
3 27 (siehe Modelltabellen)
500ms (2Hz)
24 20%
Verbinder M12 (5-/8-polig)
100 (50 zwischen Master und Slave)
-10 55°C
IP 65 - IP 67
28 x 30
1 (Sender)
20 Jahr
EN 61496-1:2013
Typs 2
IEC 61496-2:2013
IEC 61508-1: (ed.2)
IEC 61508-2: (ed.2)
SIL 1
IEC 61508-3: (ed.2)
IEC 61508-4: (ed.2)
SILCL 1
IEC 62061:2005/A2:2015
PL c - Kat.2
EN ISO 13849-1:2015
LEGENDE
Nr = Strahlenanzahl (des ausgewählten Modells)
SICHERHEITS LICHTSCHRANKE EOS2
Max. Last
400mA
2 (Empfänger)
(Master + 1 slave)
(Master +2 slave)
8540738 • 13/06/2016 • Rev.18
