Verwendung von Ablenkspiegeln

Für den Schutz oder die Kontrolle von Bereichen mit Zugang von mehreren Seiten können
außer dem Sender und dem Empfänger ein oder mehrere Ablenkspiegel verwendet
werden.
Die Ablenkspiegel gestatten, die vom Sender erzeugten optischen Bündel auf mehrere
Seiten zu lenken.
Sollen die vom Sender erzeugten Strahlen um 90° abgelenkt werden, muss die Senkrechte
zur Oberfläche des Spiegels mit der Strahlenrichtung einen 45°-Winkel bilden.

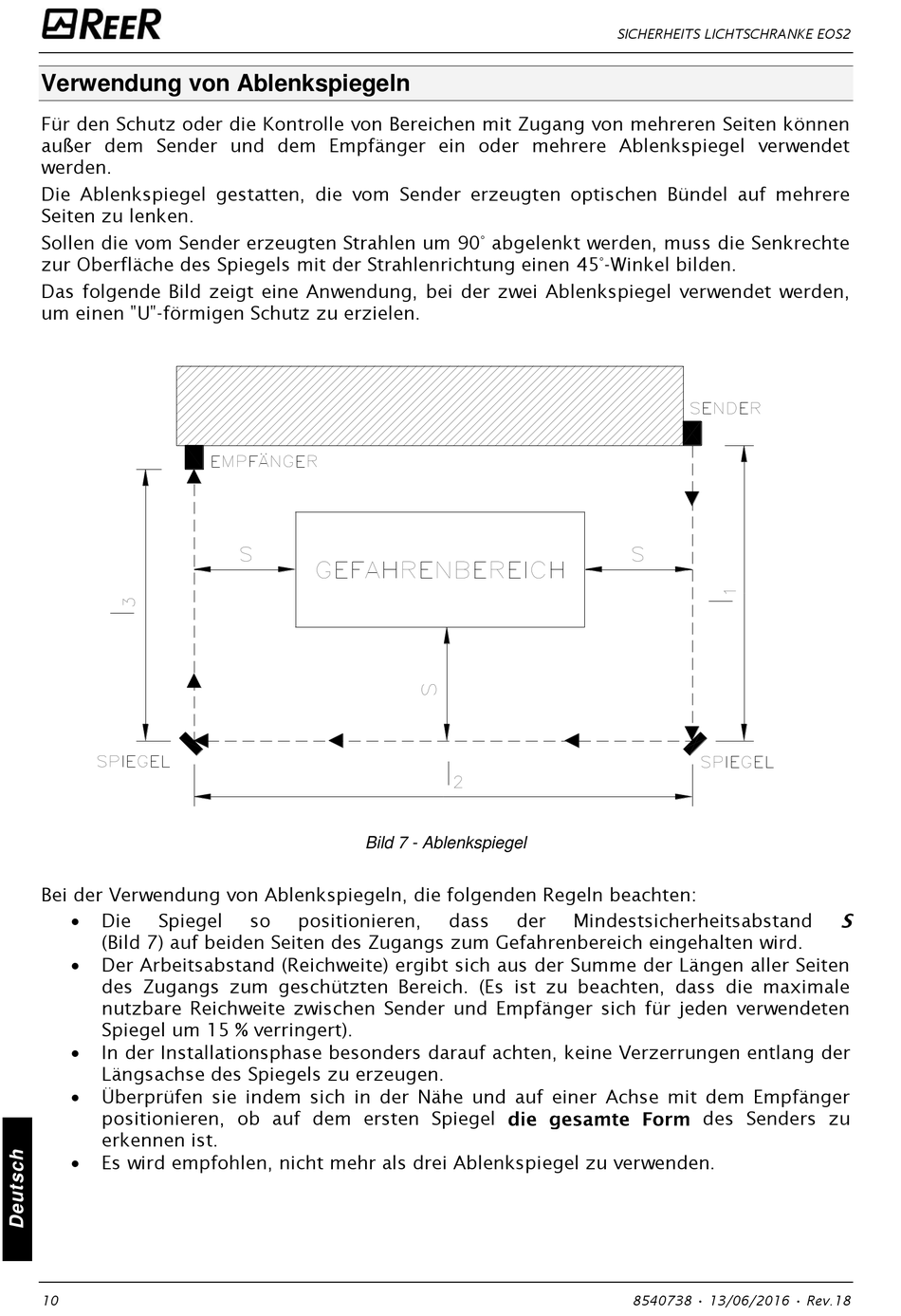

Das folgende Bild zeigt eine Anwendung, bei der zwei Ablenkspiegel verwendet werden,
um einen "U"-förmigen Schutz zu erzielen.
Bei der Verwendung von Ablenkspiegeln, die folgenden Regeln beachten:

Die Spiegel
(Bild 7) auf beiden Seiten des Zugangs zum Gefahrenbereich eingehalten wird.

Der Arbeitsabstand (Reichweite) ergibt sich aus der Summe der Längen aller Seiten
des Zugangs zum geschützten Bereich. (Es ist zu beachten, dass die maximale
nutzbare Reichweite zwischen Sender und Empfänger sich für jeden verwendeten
Spiegel um 15 % verringert).

In der Installationsphase besonders darauf achten, keine Verzerrungen entlang der
Längsachse des Spiegels zu erzeugen.

Überprüfen sie indem sich in der Nähe und auf einer Achse mit dem Empfänger
positionieren, ob auf dem ersten Spiegel
erkennen ist.

Es wird empfohlen, nicht mehr als drei Ablenkspiegel zu verwenden.
10
Bild 7 - Ablenkspiegel
so positionieren,
SICHERHEITS LICHTSCHRANKE EOS2
dass der Mindestsicherheitsabstand
des Senders zu
