SICHERHEITS LICHTSCHRANKE EOS2

Positionierung Master/Slave

Zusätzlich zu den Standardmodellen (die sowohl horizontal als auch vertikal positioniert
werden können) kann EOS2 auch in der Konfiguration MASTER/SLAVE erworben werden.
Diese Konfiguration besteht aus zwei (oder drei) Lichtschrankenpaaren, bei denen die
beiden (oder drei) Sender und die zwei (oder drei) Empfänger in Reihe geschaltet sind.

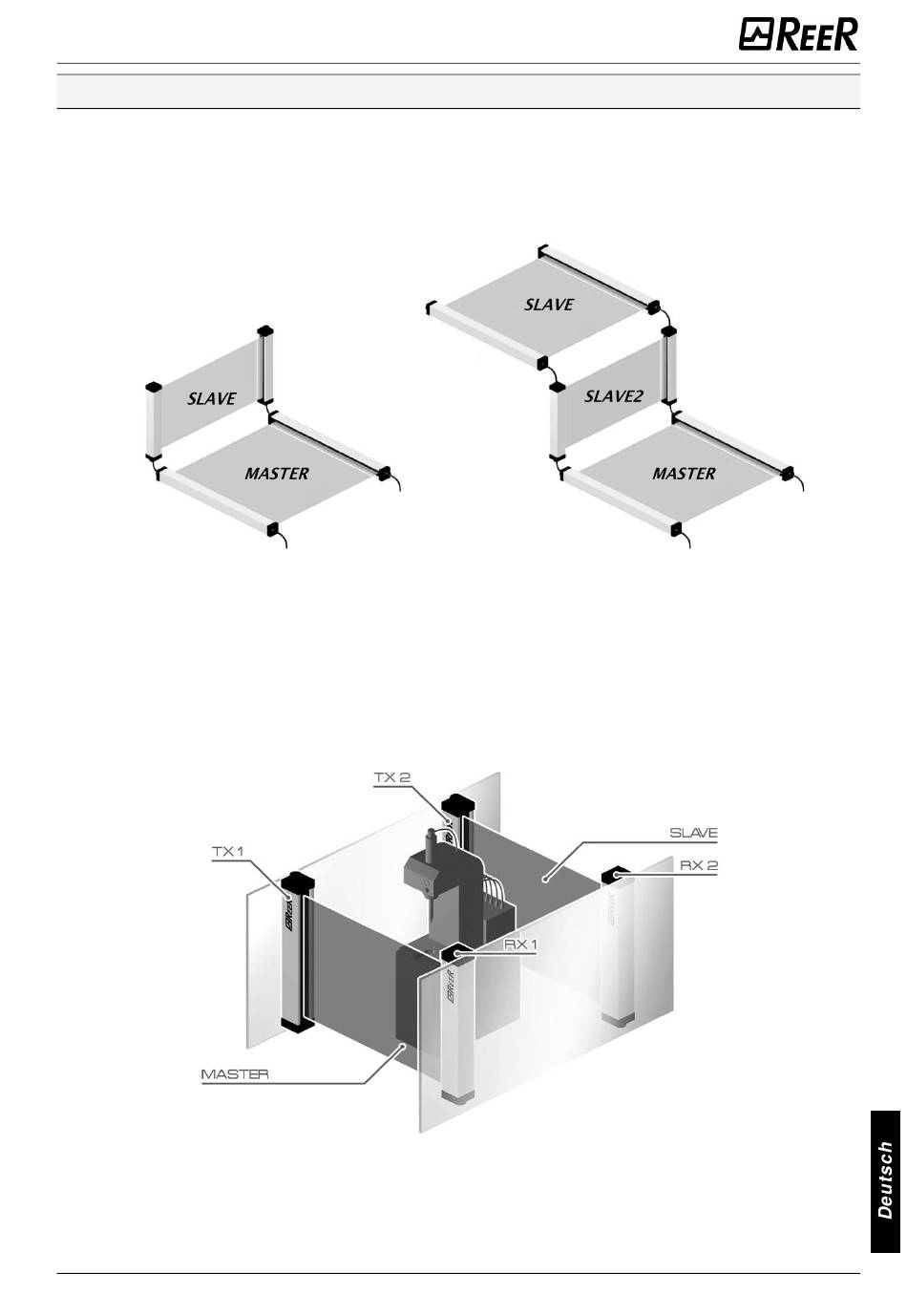

Bild 3 – Konfigurationsbeispiele Master/Slave
Das Verbindungskabel zwischen Master und Slave kann eine Länge von bis zu 50 Metern
aufweisen. Diese Eigenschaft gestattet eine Verwendung mit zwei Lichtschranken, von
denen eine auf der Vorder- und eine auf der Rückseite der gefährlichen Maschine
positioniert wird, mit nur einem Anschluss zu den Versorgungs- und Steuerkreisen der
Maschine selbst (Bild 4).
Bild 4 – Beispiel der Verwendung Master/Slave mit mechanischen Schutzvorrichtungen
