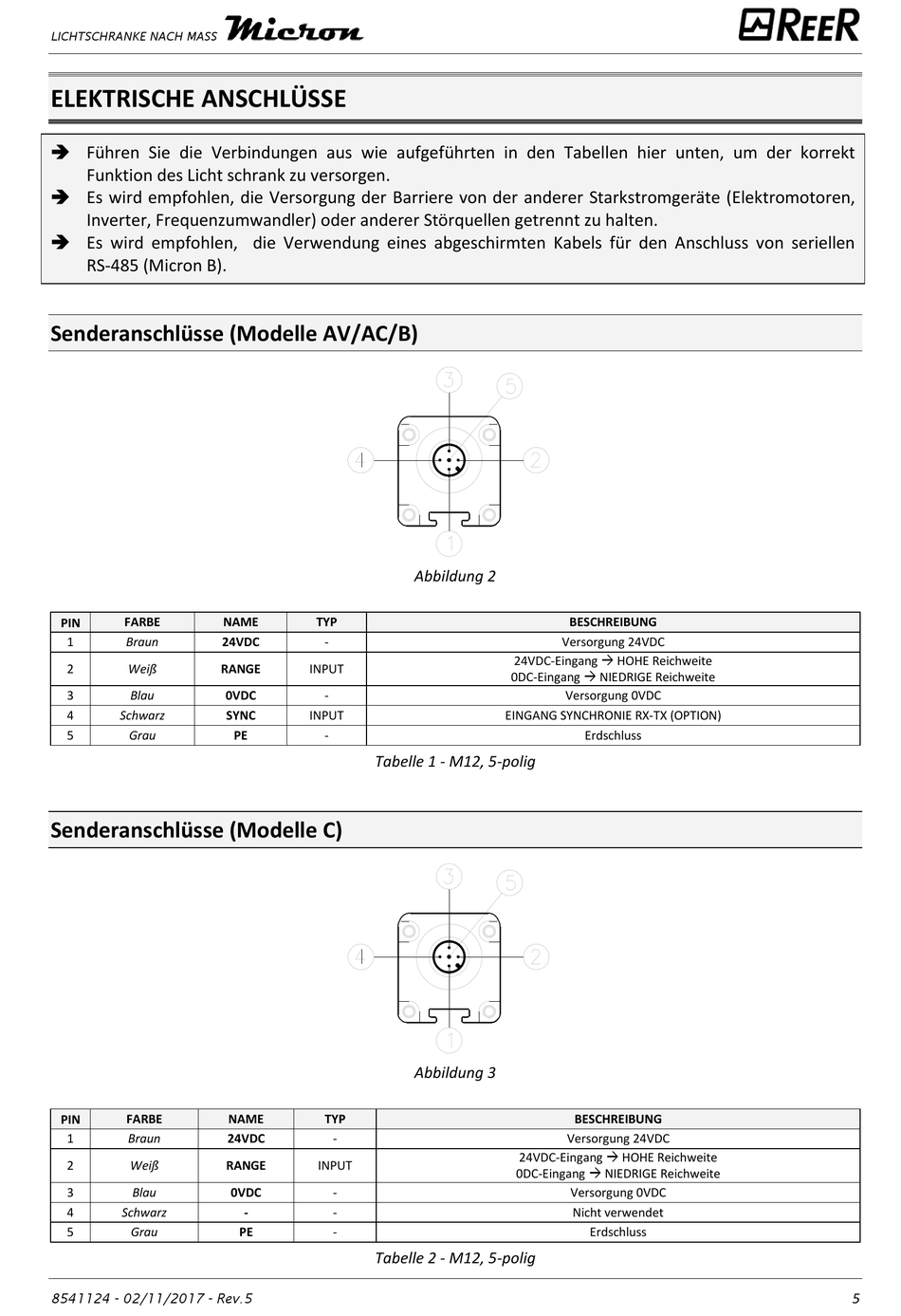

LICHTSCHRANKE NACH MASS
ELEKTRISCHE ANSCHLÜSSE
Führen Sie die Verbindungen aus wie aufgeführten in den Tabellen hier unten, um der korrekt
Funktion des Licht schrank zu versorgen.
Es wird empfohlen, die Versorgung der Barriere von der anderer Starkstromgeräte (Elektromotoren,
Inverter, Frequenzumwandler) oder anderer Störquellen getrennt zu halten.
Es wird empfohlen, die Verwendung eines abgeschirmten Kabels für den Anschluss von seriellen
RS-485 (Micron B).
Senderanschlüsse (Modelle AV/AC/B)
FARBE
PIN
1
Braun
2
Weiß
3
Blau
4
Schwarz
5
Grau
Senderanschlüsse (Modelle C)
FARBE
PIN
1
Braun
2
Weiß
3
Blau
4
Schwarz
5
Grau
8541124 - 02/11/2017 - Rev.5
NAME
TYP
24VDC
-
RANGE
INPUT
0VDC
-
SYNC
INPUT
PE
-
Tabelle 1 - M12, 5-polig
NAME
TYP
24VDC
-
RANGE
INPUT
0VDC
-
-
-
PE
-
Tabelle 2 - M12, 5-polig
Abbildung 2
BESCHREIBUNG
Versorgung 24VDC
24VDC-Eingang HOHE Reichweite
0DC-Eingang NIEDRIGE Reichweite
Versorgung 0VDC
EINGANG SYNCHRONIE RX-TX (OPTION)
Abbildung 3
BESCHREIBUNG
Versorgung 24VDC
24VDC-Eingang HOHE Reichweite
0DC-Eingang NIEDRIGE Reichweite
Versorgung 0VDC
Nicht verwendet
Erdschluss
Erdschluss
5
