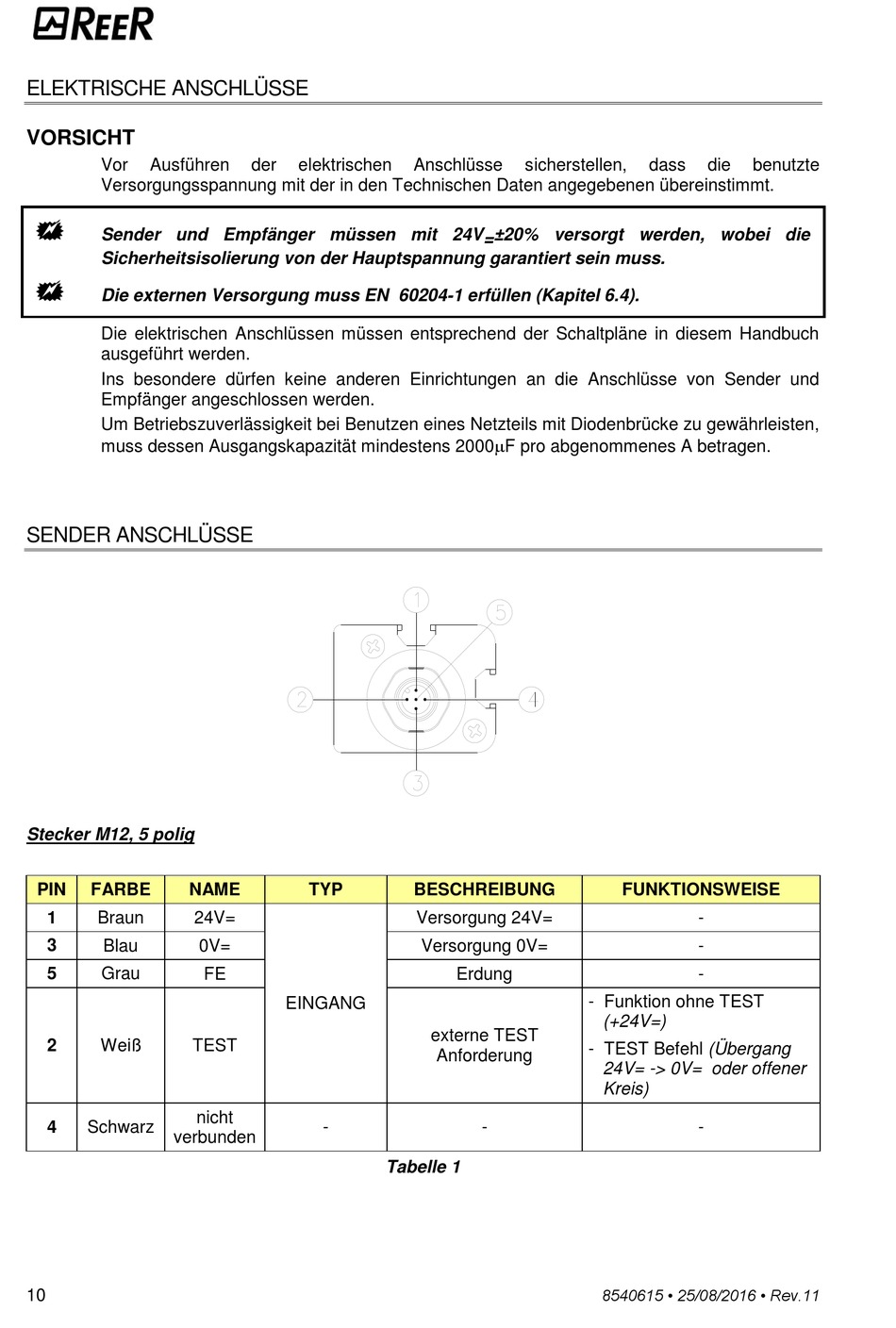

ELEKTRISCHE ANSCHLÜSSE
VORSICHT
Vor
Ausführen
Versorgungsspannung mit der in den Technischen Daten angegebenen übereinstimmt.
Sender und Empfänger müssen mit 24V = ±20% versorgt werden, wobei die
Sicherheitsisolierung von der Hauptspannung garantiert sein muss.
Die externen Versorgung muss EN 60204-1 erfüllen (Kapitel 6.4).
Die elektrischen Anschlüssen müssen entsprechend der Schaltpläne in diesem Handbuch
ausgeführt werden.
Ins besondere dürfen keine anderen Einrichtungen an die Anschlüsse von Sender und
Empfänger angeschlossen werden.
Um Betriebszuverlässigkeit bei Benutzen eines Netzteils mit Diodenbrücke zu gewährleisten,
muss dessen Ausgangskapazität mindestens 2000F pro abgenommenes A betragen.
SENDER ANSCHLÜSSE
Stecker M12, 5 polig
PIN
FARBE
NAME
1
Braun
24V=
3
Blau
5
Grau
2
Weiß
TEST
4
Schwarz
verbunden
10
der
elektrischen
TYP
0V=
FE
EINGANG
nicht
-
Anschlüsse
sicherstellen,
BESCHREIBUNG
Versorgung 24V=
Versorgung 0V=
Erdung
externe TEST
Anforderung
-
Tabelle 1
dass
die
benutzte
FUNKTIONSWEISE
-
-
-
- Funktion ohne TEST
(+24V=)
- TEST Befehl (Übergang
24V= -> 0V= oder offener
Kreis)
-
8540615 • 25/08/2016 • Rev.11
