ELEKTRISCHE ANSCHLÜSSE
Vor dem
Betriebsspannung der in den "Technischen Daten" angegebenen Spannung entspricht.
Sender und Empfänger müssen mit einer Stromversorgung von 24V=±20% versorgt
werden.
Die externe Stromversorgung muss der EN 60204-1 entsprechen.
Die elektrischen Anschlüsse müssen laut den Diagrammen in diesem Handbuch hergestellt
werden. Insbesondere dürfen keine anderen Geräte mit den Anschlüssen des Senders und
Empfängers verbunden werden.
Um bei Einsatz eines Netzgeräts mit Diodenbrücke Betriebssicherheit zu garantieren, muss
des Ausgangskapazität mindestens 2000µF für jedes abgenommenen Ampere betragen.

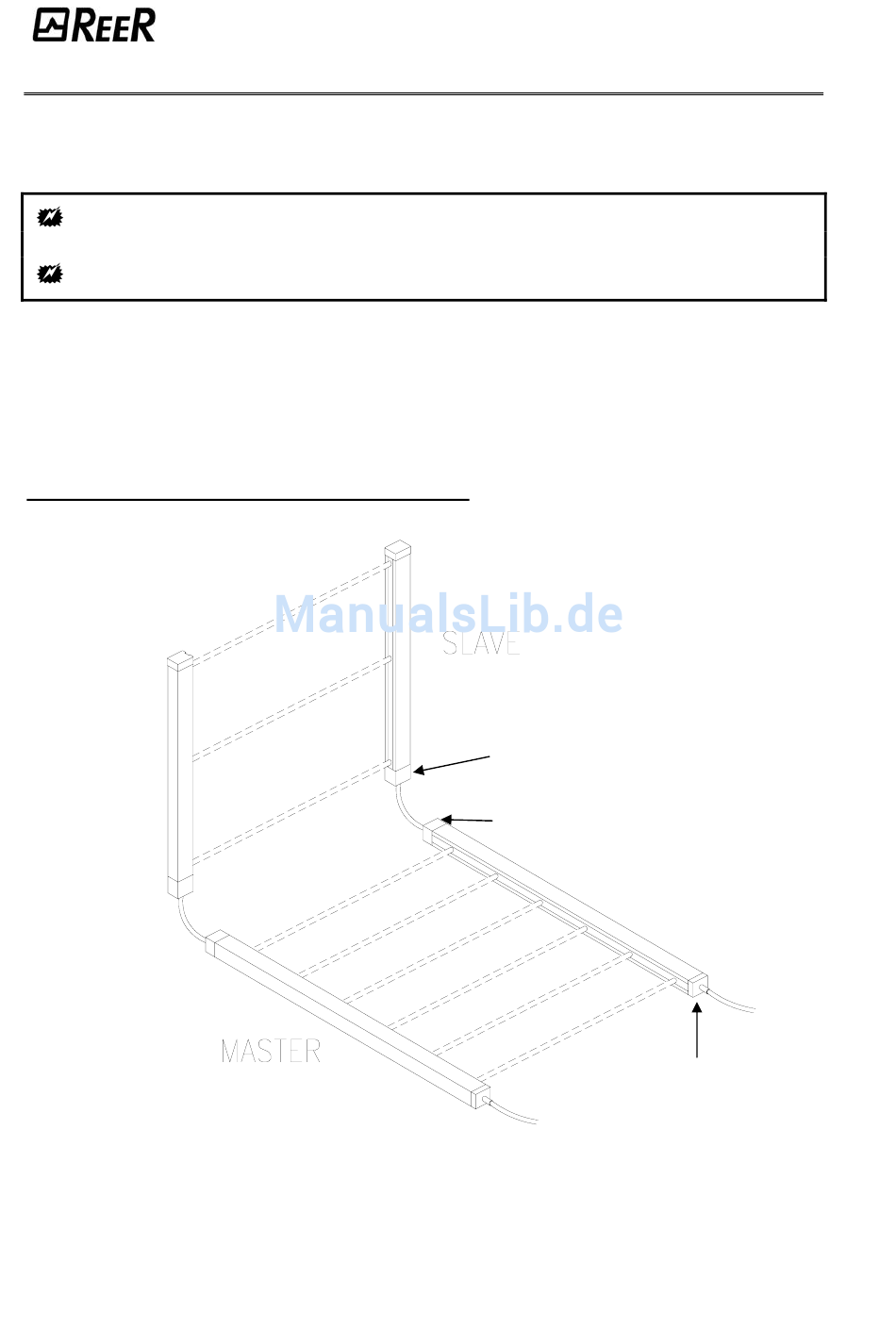

MASTER/SLAVE MODELLE: ANORDNUNG STECKER
10
elektrischen Anschließen sich vergewissern,
STECKER SLAVE
SEKUNDÄRSTECKER MASTER
Bild 10
dass die vorhandene
HAUPTSTECKER
MASTER
