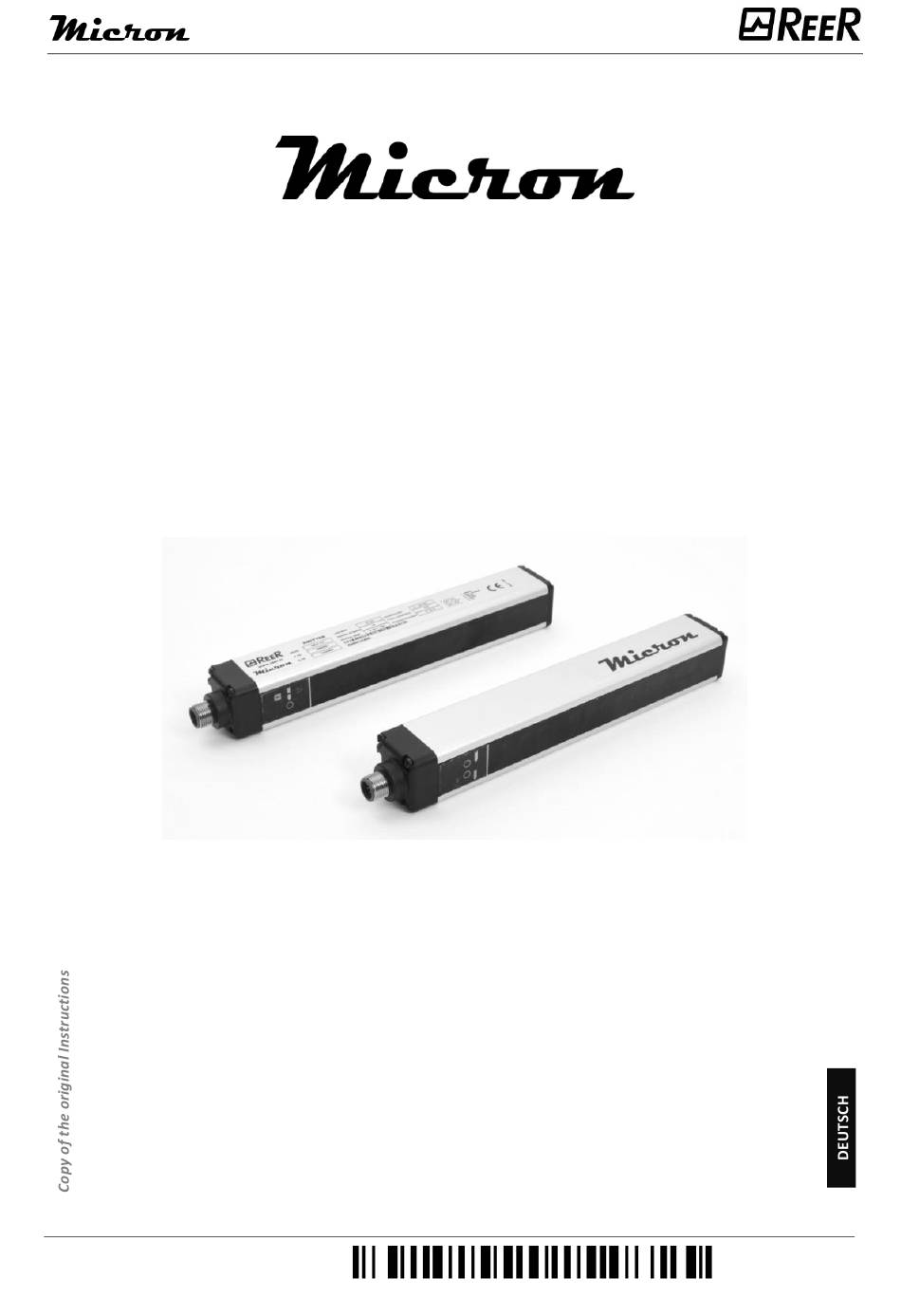

- Seite 1 LICHTSCHRANKE NACH MASS INSTALLATION TECHNISCHE EIGENSCHAFTEN KONFIGURATIONSSOFTWARE 8541124 - 02/11/2017 - Rev.5...
- Seite 2 LICHTSCHRANKE NACH MASS Inhalt (ReeR CSU M5 - 1250900) ReeR MICRONCONFIGURATOR Synchronismuskonfiguration (Nur Modelle 25mm, 50mm, 75mm): Konfiguration der Empfängerempfindlichkeit (nur Modelle 25 mm, 50 mm, 75 mm, 10 mm H, 30 mm H): Konfiguration der Ausrichtung (modelle 25mm, 50mm, 75mm): Konfiguration der Abtastzyklen: 8541124 - 02/11/2017 - Rev.5...
-
Seite 3: Anordnung Der Strahlen
LICHTSCHRANKE NACH MASS Die Micron-Lichschranken dürfen NICHT als Sicherheitsvorrichtungen zum Schutz der Arbeiter in Gefahrenbereichen eingesetzt werden. EINLEITUNG Die Lichtschranke Micron ist ein optoelektronisches Mehrstrahl-Sicherheitssystem, das aus einer Sender- und einer Empfängereinheit besteht und zum Erfassen oder Messen von Gegenständen verwendet werden kann. -
Seite 4: Nutzbare Reichweite
LICHTSCHRANKE NACH MASS Nutzbare Reichweite Besondere Umgebungsbedingungen können den Grad der Erfassung der photoelektrischen Vorrichtungen beeinflussen. In Umgebungen, in denen Nebel, Regen, Rauch oder Staub auftreten kann, ist es empfehlenswert, angemessene Korrekturfaktoren Fc auf die Werte der maximalen nutzbaren Reichweite anzuwenden, um stets die korrekte Funktionsweise des Geräts zu garantieren. In diesen Fällen: sind Pu und Pm jeweils nutzbare Reichweite und maximale Reichweite in Metern. -
Seite 5: Elektrische Anschlüsse
Es wird empfohlen, die Versorgung der Barriere von der anderer Starkstromgeräte (Elektromotoren, Inverter, Frequenzumwandler) oder anderer Störquellen getrennt zu halten. Es wird empfohlen, die Verwendung eines abgeschirmten Kabels für den Anschluss von seriellen RS-485 (Micron B). Senderanschlüsse (Modelle AV/AC/B) Abbildung 2... -
Seite 6: Empfängeranschlüsse (Modelle B)
LICHTSCHRANKE NACH MASS Senderanschlüsse (Modelle AV/AC/B) Abbildung 4 FARBE NAME BESCHREIBUNG FUNKTIONSWEISE Weiß OUT2/SYNC OUTPUT Statischer Ausgang 2 / Synchronie RX-TX 24VDC, 100mA Braun 24VDC Versorgung 24VDC Grün OUT1 OUTPUT Statischer Ausgang 1 24VDC, 100mA Gelb INPUT INPUT Input mit programmierbaren Funktionen Entspricht der Norm EN61131-2 Analoger Ausgang 2 (AC) Stromausgang 4÷20mA *... -
Seite 7: Empfängeranschlüsse (Modelle C)
Tabelle 5 - M12, 5-polig RX (Modelle C) Anschluss Micron-PC über USB-Kabel (ReeR CSU M5 - 1250900) Die Modelle AC/AV/B sind mit einem M5-Verbinder (aus dem Empfänger) ausgestattet, der den Anschluss der Lichtschranke an einen PC gestattet, auf dem die Konfigurationssoftware Micron installiert ist. Abbildung 6 ... - Seite 8 Micron RX Micron RX OUT2 OUT2 Achtung: Es ist unerlässlich, die Micron-Schranke ein– und wieder auszuschalten, nachdem die Verbindungen der Ausgänge geändert wurden. Hinweise zu den Anschlusskabeln Keine Kabel mit einer Länge von mehr als 50 Metern anschließen.
- Seite 9 LICHTSCHRANKE NACH MASS LEUCHTANZEIGEN SENDER (AC/AC/B/C) dreifarbige LED BEDEUTUNG (Rot/Grün/Orange) Einschalten des Systems ROT BLINKEND FAIL-Bedingung Normale Betriebsbedingung Beim Einschalten: • Zweimaliges langsames Blinken -> GRÜN niedrige Reichweite • Zweimaliges schnelles Blinken -> hohe Reichweite Abbildung 7 ORANGE BLINKEND Fehlen des Synchronismus über Kabel EMPFÄNGER (AC/AV/B) ZWEIFARBIG ZWEIFARBIG...
-
Seite 10: Technische Eigenschaften
LICHTSCHRANKE NACH MASS TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN LICHTSCHRANKEN Micron 5mm Modell AV/AC Nennkapazität (REDUZIERT) 00,6 / 0,61,5 00,6 / 0,61,5 (wählbar von der Software) 01 / 0,62,5 Nennkapazität (NORMAL) 01 / 0,62,5 01 / 0,62,5 (wählbar von der Software) 24 20 % 24 ... - Seite 11 TECHNISCHE EIGENSCHAFTEN LICHTSCHRANKEN Micron 10mm, 30mm Modell AV/AC Nennkapazität 02 / 110 02 / 110 02 / 110 24 20 % 24 20 % 24 20 % Versorgung Sender M12 - 5-polig / Empfänger M12 - 8-polig Sender M12 - 5-polig / Empfänger M12 - 8-polig...
- Seite 12 LICHTSCHRANKE NACH MASS TECHNISCHE EIGENSCHAFTEN LICHTSCHRANKEN Micron 10mm, 30mm (H) Modell AVH / ACH Nennkapazität (REDUZIERT) 03 / 08 03 / 08 (wählbar von der Software) 08 / 118 Nennkapazität (NORMAL) 08 / 118 08 / 118 (wählbar von der Software) 24 ...
- Seite 13 TECHNISCHE EIGENSCHAFTEN LICHTSCHRANKEN Micron 25mm, 50mm, 75mm Modell AV/AC Nennkapazität (REDUZIERT) 03 / 08 03 / 08 (wählbar von der Software) 08 / 118 Nennkapazität (NORMAL) 08 / 118 08 / 118 (wählbar von der Software) 24 20 % 24 ...
- Seite 14 LICHTSCHRANKE NACH MASS Achsabstand 5 mm Modell 1050 1200 1350 1500 Messhöhe (mm) 1045 1195 1345 1495 Strahlenanzahl Achsabstand 10 mm Modell 1051 1201 1351 1501 1651 1801 1951 2101 2251 2401 2551 2701 2851 3001 Messhöhe (mm) 1040 1190 1340 1490 1640...
-
Seite 15: Mechanische Abmessungen
LICHTSCHRANKE NACH MASS Mechanische Abmessungen (alle Maße sind in mm ausgedrückt) Halterungen LE 10mm, 30mm 25mm, 50mm, 75mm 1050 1200 1350 1500 1650 1800 1950 2100 2250 2400 2550 2700 2850 3000 MODELL Höhe A 1113 1263 1413 1563 1713 1863 2013 2163... -
Seite 16: Konfigurationssoftware
KONFIGURATIONSSOFTWARE Verwendung des Konfigurationsprogramms ReeR MICRONCONFIGURATOR Micron verfügt über einen Verbinder auf dem Empfänger (siehe Absatz Anschlüsse), der dem Anschluss an einen PC mittels einer USB-Leitung dient. Mit dem System zur Programmierung der Funktionen (ReeR MICRONCONFIGURATOR) kann die Konfiguration von Micron hinsichtlich der Einstellung der Bedingungen gewählt werden (auch mittels der Operatoren NULL, AND und... -
Seite 17: Ein- / Abschalten Der Lichtschranke
Das Feld Charakteristika der Lichtschranke“ oben links wird einige Sekunden nach dem USB-Anschluss automatisch ausgefüllt. Um die Konfiguration an Micron zu übertragen, die Taste (Upload) verwenden: Am Ende des Sendevorgangs wird die Lichtschranke wieder eingeschaltet und verwendet dabei die neue Konfiguration. - Seite 18 LICH Die Messzeit hängt von der nach der folgenden Formel programmierten Anzahl der Zyklen ab: (0,07 Anzahl Strahlen 500ms)*n (n = 1÷3 je nach konfigurierten Abtastzyklen konfigurierbar) KONFIGURATION INPUT-PIN (2) Abbildung 11 Konfiguration Input-Pin (2) Die Verwendung der Input-Pins kann wie folgt konfiguriert werden: ...
- Seite 19 LICHTSCHRANKE NACH MASS TEACH IN-Modus (3) Wenn der Input-Pin als Start des Teach in programmiert wird, wird das Feld “Modalità Teach-in ” (Modus Teach-in) aktiviert. Das Teach-in wird eingesetzt, wenn die Lichtschranke einen besonderen Gegenstand oder ein bestimmtes Muster erkennen soll und kann mit drei unterschiedlichen Vorgehensweisen erfolgen. VORGEHENSWEISE BESCHREIBUNG Der zu erkennende Gegenstand muss eine kompakte Form aufweisen...
-
Seite 20: Konfiguration Analoger Ausgänge (Modelle Ac/Av)
Spannung: Vo=((10V/Anzahl Strahlen)*Messung) + 2% Beispiel: Im Fall einer Lichtschranke mit 30 Strahlen und einer NBO-Messung von 15, ergibt Micron im Ausgang: Vo=((10V/30)*15) + 2%=5V + 2% Die Lichtschranken des Typs AC liefern auf den Ausgängen einen zur nach der folgenden Formel ausgeführten... -
Seite 21: Konfiguration Digitale Ausgänge
LICHTSCHRANKE NACH MASS Konfiguration digitale Ausgänge (5) KONFIGURATION DIGITALE AUSGÄNGE (5) Abbildung 14 Mit dem Feld "Aktivierungen" können die Bedingungen ausgewählt werden, die die Aktivierung jedes einzelnen digitalen Ausgangs bestimmen. VORGEHENSWEISE BESCHREIBUNG Ausgang deaktiviert Der Ausgang ist nicht aktiv und liefert 0VDC. Der Ausgang ist aktiv und liefert je nach programmierter Bedingung 0VDC oder Ausgang immer aktiviert 24VDC. -
Seite 22: Das Feld Bedingung
LICH Das Feld BEDINGUNG Mit dem Feld BEDINGUNG kann die Bedingung programmiert werden, die den Ausgang auf LL1 bringt (24VDC): Zuerst wird der Operator 1 der Spalte links ausgewählt. Dann wird die Unter den verschiedenen Bedingungen können folgende Dann wird der Wert gewählt. Bedingung gewählt: ausgewählt werden: •... -
Seite 23: Konfiguration Rs485-Ausgänge (Modelle B)
Mit Input aktiv/Gegenstand erkannt liefert die Übertragung einmal den One Shot ausgewählten Wert Es können maximal 3 Micron B vernetzt angeschlossen werden -> Micron mit Vernetzt Vernetzung Zwischenzeichendauer: im Fall der immer aktiv Übertragung kann die Zwischenzeichendauer zwischen einem Paket und dem nächsten persönlich gestaltet werden, indem der Parameter Zwischenzeichendauer geändert wird. -
Seite 24: Micron Mit Vernetzung
LICH Micron mit Vernetzung Die Micron-Lichtschranken können vernetzt angeschlossen werden. Es können maximal 3 Lichtschranken angeschlossen werden Es muss mindestens eine Lichtschranke mit Knoten = 0 programmiert werden. Die anderen Lichtschranken müssen eine sequentielle Nummerierung der Knoten aufweisen, die nicht 0 ist. -
Seite 25: Übertragungsparameter
Messungen entspricht, die den aktuellen Wert der Messungen enthalten. Im Modus Protokoll überträgt die Lichtschranke ein Datenpaket, dessen Datenformat das folgende ist: Das Feld Micron ID umfasst 1 Byte. Es enthält das im Parameter 4 des Abschnitts Übertragungsparameter ausgewählte Zeichen. -
Seite 26: Überwachung Des Lichtschrankenstatus
3. Empfindlichkeit 4. Ausrichtung (normal oder umgekehrt) 5. Abtastzyklen 6. Grafische Darstellung der Strahlen von MICRON (in Echtzeit) 7. Grafische Darstellung des Synchronismus über Kabel (erscheint nicht, wenn der Synchronismus optisch ist) 8. Erfolgte Messungen (in Echtzeit) 9. Eingangsstatus (in Echtzeit) 10. - Seite 27 LICHTSCHRANKE NACH MASS Komparator-Modus In der Abbildung im Anschluss wird das von der Lichtschranke im Komparator-Modus versandte Datenpaket schematisch dargestellt. Abbildung 20 8541124 - 02/11/2017 - Rev.5...
- Seite 28 LICH Protokollmodus In der Abbildung im Anschluss wird das von der Lichtschranke im Protokoll-Modus versandte Datenpaket schematisch dargestellt. Abbildung 21 8541124 - 02/11/2017 - Rev.5...
- Seite 29 LICHTSCHRANKE NACH MASS Datenpaketbeispiel im Komparator-Modus BEDINGUNGEN DER RAYS (1->freier Strahl; 0->belegter Strahl; x->don't care) 7 BYTE INSGESAMT 8541124 - 02/11/2017 - Rev.5...
- Seite 30 LICHTSCHRANKE NACH MASS Datenpaketbeispiel im Protokollmodus BEDINGUNGEN DER RAYS (1->freier Strahl; 0->belegter Strahl; x->don't care) Length 9 BYTE INSGESAMT 8541124 - 02/11/2017 - Rev.5...
-
Seite 31: Datenübertragungsdauer
4. Ausrichtung (normal oder umgekehrt) 5. Abtastzyklen 6. Grafische Darstellung der Strahlen von MICRON (in Echtzeit) 7. Grafische Darstellung des Synchronismus über Kabel (erscheint nicht, wenn der Synchronismus optisch ist) 8. Auf der RS485-Leitung übertragene Daten (in Echtzeit). Der Datenfluss kann gestoppt und der Inhalt des Fensters gelöscht und die Daten können in das Clipboard von Windows gespeichert werden. - Seite 32 REER SpA via Carcano 32 10153 – Torino Italy dichiara che: le barriere fotoelettriche MICRON le intefacce BUS della serie MI-B sono dispositivi optoelettronici di misura realizzati in conformità alle seguenti Direttive Europee: declares that: the MICRON photoelectric barriers ...
