SLC4 Sicherheits-Lichtvorhang
4
1
5
3
Die Modelle sind mit einem werksseitig installierten 300 mm (1 ft) Kabel mit 4-poligem M12/Euro-Schnellkupplungsans-
chluss (QD) aufgeführt. Der Mindestbiegeradius von 4 mm (0,16 in) für alle Anschlussleitungstypen eignet sich für Instal-
lationen mit wenig Zwischenraum. Die Anschlussleitungen können bei der Montage an der linken oder rechten Seite oder
an der Rückseite des Sensors aus dem Sensor austreten.
Euro-QD-Schnellkupplungsanschluss mit Anschlussfaser; erfordert pas-
sende QD-Anschlussleitung für den Maschinenanschluss.
3.2.2 Anleitung für Bestellungen
1. Wählen Sie ein Modell und eine Auflösung (14 oder 24 mm).
2. Wählen Sie einen Sender (E), einen Empfänger (R) oder ein Paar (P).
3. Wählen Sie eine Anschlussleitung für jeden Sensor oder zwei Anschlussleitungen für jedes Paar. Siehe
auf Seite 46. Die M12/Euro-Pigtail-QD-Modelle erfordern 4- oder 5-polige Anschlussleitungen mit M12/Euro-
Schnellkupplung, wie z. B:
• QDE-Anschlussleitung mit offenen Anschlüssen
• Splitterkabel der Bauform CSB
4. Wählen Sie die Montagewinkel aus. Siehe
3.2.3 Standardmodelle für Sender und Empfänger − Auflösung 14
mm
Ausführungen mit 14-mm-Auflösung
Sender
SLC4E14-160P4
SLC4E14-240P4
SLC4E14-320P4
8
2
Montagewinkel
Empfänger
SLC4R14-160P4
SLC4R14-240P4
SLC4R14-320P4
www.bannerengineering.com

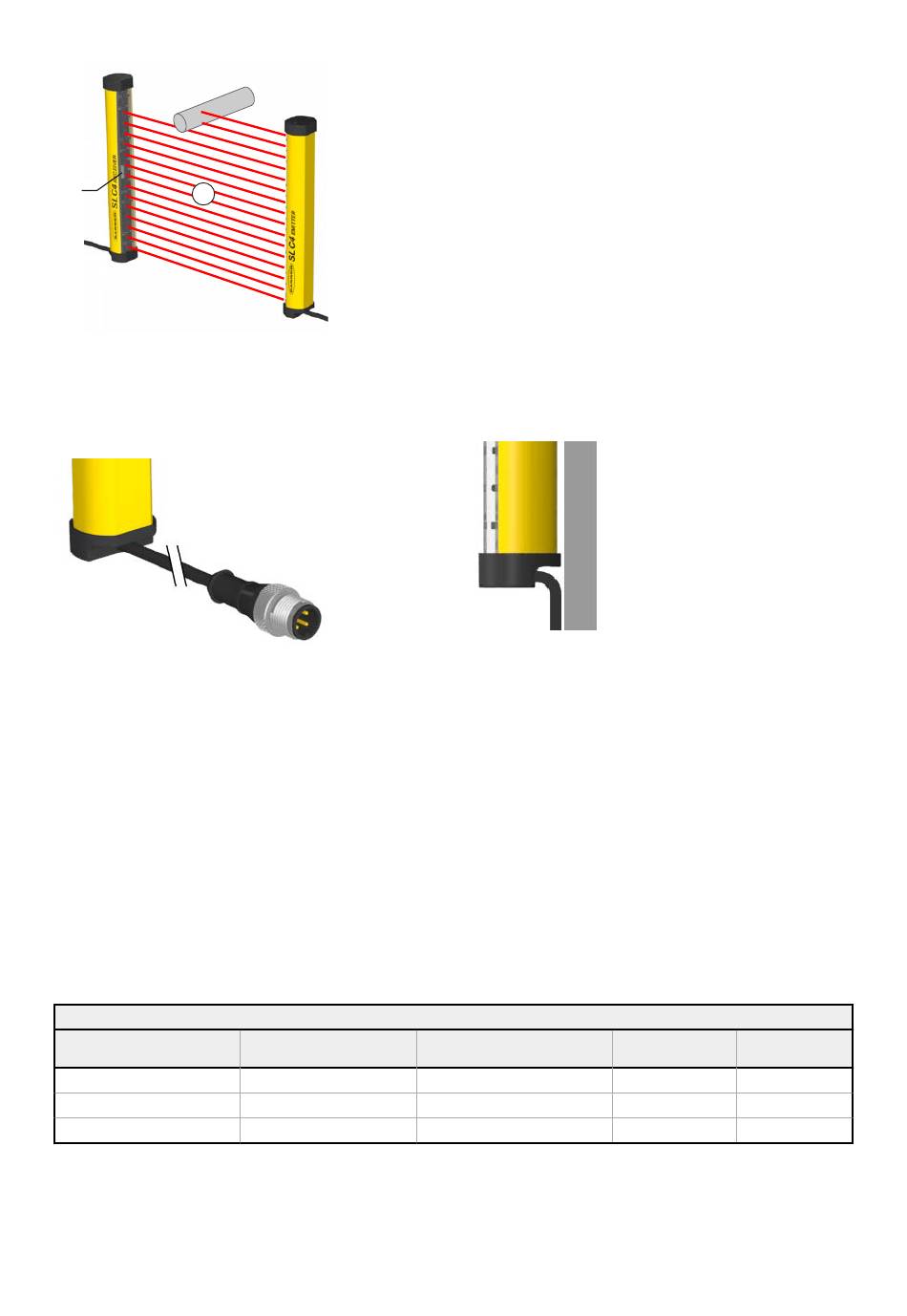

1. Empfänger
2. Sender
3. Schutzfeld
4. spezifiziertes Testobjekt
5. Statusanzeigen sind auf der Sensorfläche deutlich sichtbar
Das Kabel lässt sich an der Austrittsstelle aus dem Gehäuse um 180°
drehen und zur Anpassung an senkrechte Oberflächen biegen.
auf Seite 50.
Paar
SLC4P14-160P44
SLC4P14-240P44
SLC4P14-320P44
Zubehör
Ansprechzeit (Tr)
Schutzfeld
(ms)
160 mm 8.0
240 mm 10.0
320 mm 11.5
