Anzahl Umlenkspiegel
4
Bei Verwendung von Spiegeln muss die Differenz zwischen dem Einfallswinkel vom Sender zum Spiegel und vom Spie-
gel zum Empfänger 45° bis 120° betragen. Bei einem spitzeren Winkel kann ein Objekt im Lichtvorhang Lichtstrahlen
zum Empfänger ablenken, wodurch das Objekt nicht mehr erfasst werden kann (d. h. „falsches Proxing"). Winkel von
mehr als 120° machen die Ausrichtung schwierig und das System anfälliger für optische Kurzschlüsse.
WARNUNG:
• Installation als Reflexionslichtschranke
• Bei Nichtbeachtung dieser Hinweise können eine unzuverlässige Erfassung und schwere oder
tödliche Verletzungen die Folge sein.
• Die Sender und Empfänger dürfen nicht als Reflexionslichtschranken mit einem Einfallswinkel
unter 45° installiert werden. Sender und Empfänger müssen im geeigneten Winkel installiert
werden.
Sender
4.5.3 Ausrichtung von Sender und Empfänger
Sender und Empfänger müssen parallel zueinander und auf derselben Ebene montiert werden. Dabei müssen beide Ka-
belenden des Maschinenanschlusses in dieselbe Richtung zeigen. Montieren Sie das Kabelende für den Maschinenans-
chluss des Senders nie in entgegengesetzter Richtung zum Kabelende des Empfängers, da in diesem Fall Objekte oder
Personen durch Lücken im Lichtvorhang unbemerkt das Schutzfeld passieren können.
Sender und Empfänger können auf vertikaler oder horizontaler Ebene oder in einem beliebigen Winkel dazwischen aus-
gerichtet werden, solange sie parallel zueinander ausgerichtet sind und ihre Kabelenden in dieselbe Richtung zeigen.
Prüfen Sie, ob der Lichtvorhang sämtliche Zugänge zur Gefahrstelle komplett abdeckt, die nicht bereits durch eine feste
Schutzeinrichtung oder durch eine zusätzliche Schutzvorrichtung geschützt sind.
WARNUNG:
• Systemkomponenten ordnungsgemäß installieren
• Wenn die Systemkomponenten falsch ausgerichtet werden, wird die Leistung des Systems
beeinträchtigt. Das Ergebnis sind Überwachungslücken, die wiederum zu schweren oder tödli-
chen Verletzungen führen können.
• Installieren Sie die Systemkomponenten so, dass ihre entsprechenden Kabelenden in die-
selbe Richtung zeigen.
18
Maximalabstand zwischen Sender/Empfäng-
er
1,4 m (4,6 ft)

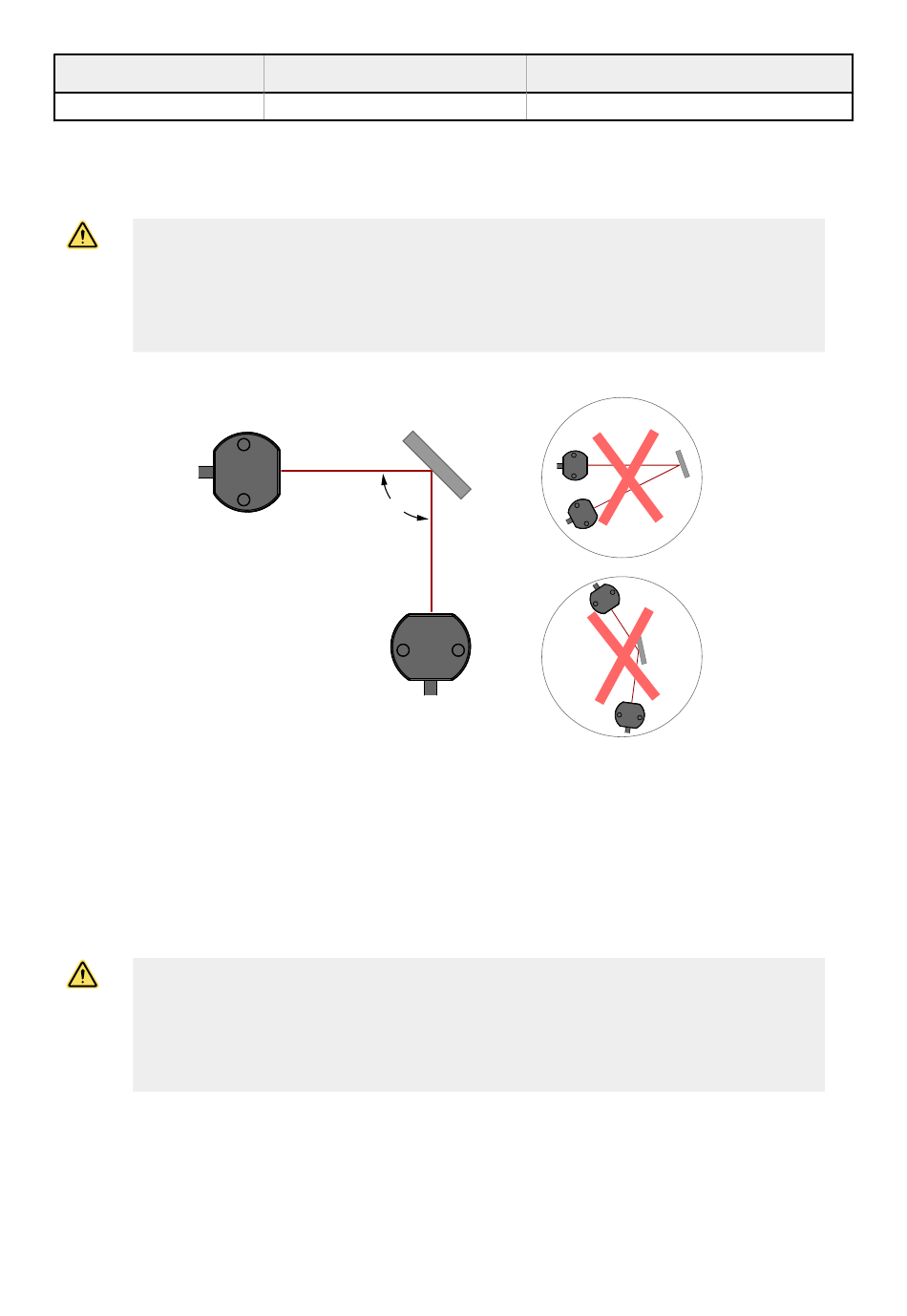

Abbildung 5. Verwendung der Sensoren des SLC4 als Reflexionslichtschranken
A
45º < A < 120º
Empfänger
