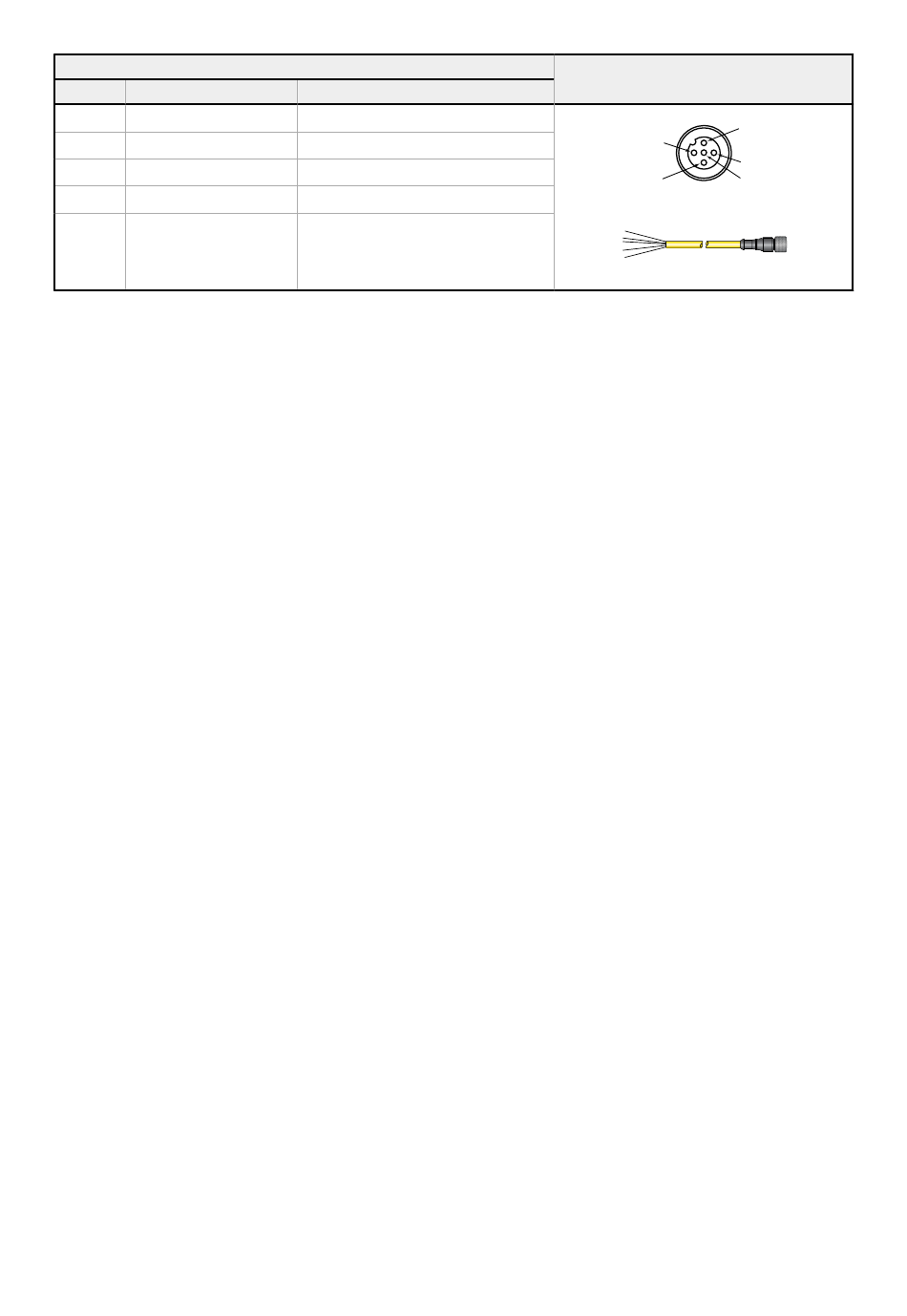

Anschlussbelegung der passenden QDE-5..D-Anschlussleitung
Pin Farbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 grün/gelb
Empfängerfunktion
+24 V DC
OSSD2
0 V DC
OSSD1
Kein Anschluss
www.bannerengineering.com
SLC4 Sicherheits-Lichtvorhang
M12-Buchse (Frontansicht)
2
1
3
4
5
