Sicherheitskontroller; Universal-Sicherheits(Eingangs)Module; Muting-Modul - Banner Slc4 Bedienungsanleitung

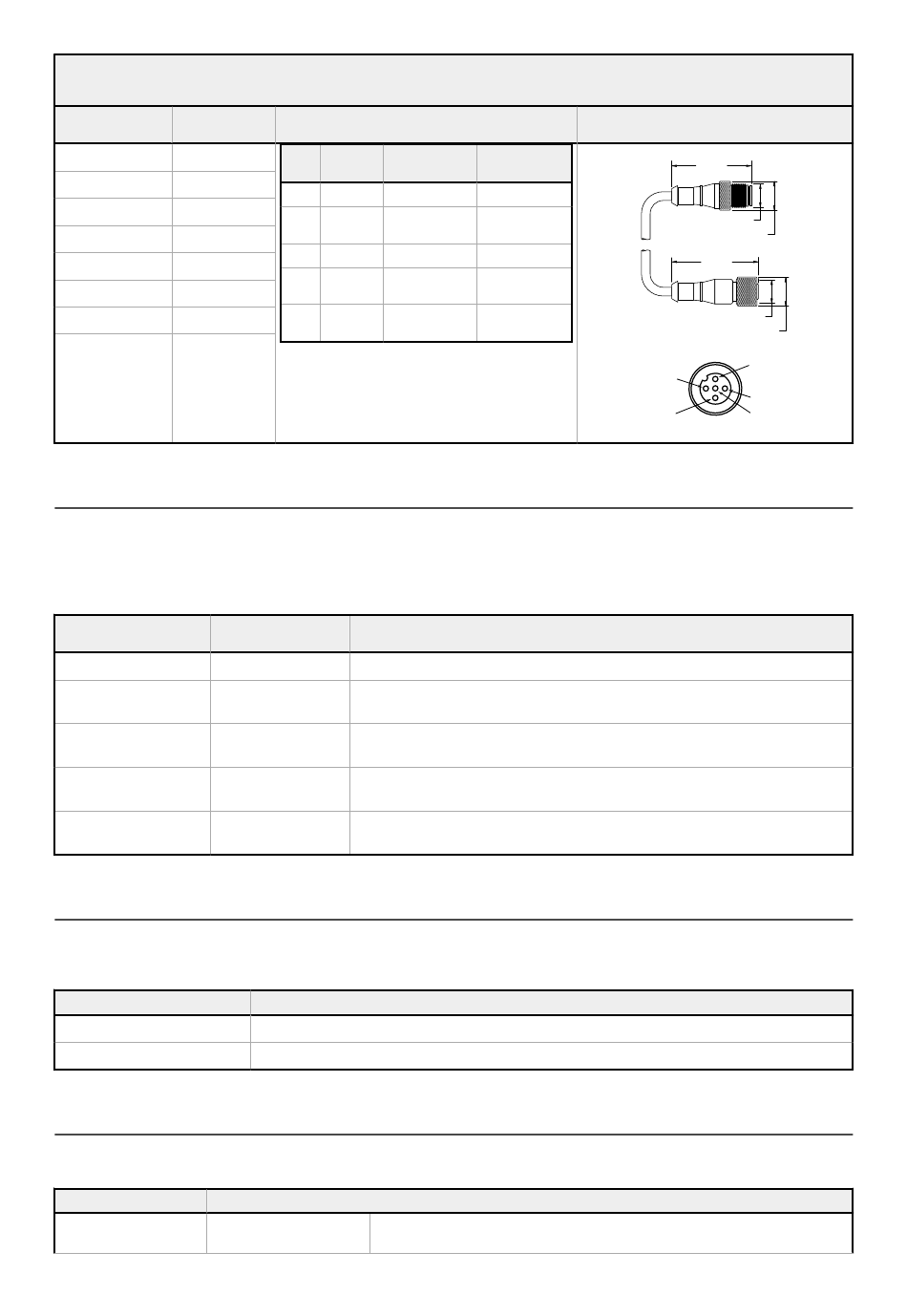

5-polige Anschlussleitungen der Bauform DEE2R-5..D für den Anschluss eines M12/Euro-Steckverbinders an eine M12/Euro-Steckbuchse:
Die Anschlussleitungen der Bauform DEE2R-5... zur Verlängerung von Anschlussleitungen und für den Direktanschluss an andere Geräte
mit einem 5-poligen M12/Euro-Steckverbinder verwenden. Weitere Längen sind erhältlich.
Typenbezeich- Länge
nung
DEE2R-51D 0,3 m (1 ft)
DEE2R-53D 0,9 m (3 ft)
DEE2R-58D 2,5 m (8 ft)
DEE2R-515D 4,6 m (15 ft)
DEE2R-525D 7,6 m (25 ft)
DEE2R-550D 15,2 m (50 ft)
DEE2R-575D 22,9 m (75 ft)
DEE2R-5100D 30.5 m (100 ft)

11.2 Sicherheitskontroller

Sicherheitskontroller bieten eine vollständig konfigurierbare, softwarebasierte Sicherheitslogik-Lösung zur Überwachung
von Sicherheitsvorrichtungen und nicht sicherheitsrelevanten Vorrichtungen.
Zu weiteren Modellen und XS26-Erweiterungsmodulen siehe das Bedienungshandbuch mit der Ident-Nummer
(XS/SC26-2).
Tabelle 4. Sicherheitskontroller-Modelle
Nicht erweiterbare Aus- Erweiterbare Ausfüh-
führungen rungen
SC26-2 XS26-2
SC26-2d XS26-2d
SC26-2e XS26-2e
SC26-2de XS26-2de
SC10-2roe

11.3 Universal-Sicherheits(eingangs)module

UM-FA-xA Sicherheitsmodule sind Sicherheitsüberwachungsgeräte, die zwangsgeführte, mechanisch verknüpfte Relais-
(Sicherheits-)Ausgänge für das SLC4-System bereitstellen.
Im Datenblatt mit der Ident-Nr.
Typenbezeichnung
UM-FA-9A
UM-FA-11A

11.4 Muting-Modul

Rüstet den SLC4 mit Muting-Funktion aus.
Im Banner-Handbuch 116390
Typenbezeichnung Beschreibung
MMD-TA-11B Muting-Modul für DIN-Mont-
age
Banner-Anschlussleitung: Steckerbelegung/Farb-
code
Pin Farbe Senderfunk-
tion
1 Braun +24 V DC
2 Weiß Kein Ans-
chluss
3 Blau 0 V DC
4 Schwarz Kein Ans-
chluss
5 Grün/ Kein Ans-
Gelb chluss
Beschreibung
26 konvertierbare Ein-/Ausgänge und 2 redundante Sicherheits-Transistorausgänge
26 konvertierbare Ein-/Ausgänge und 2 redundante Sicherheits-Transistorausgänge mit Dis-
play
26 konvertierbare Ein-/Ausgänge und 2 redundante Sicherheits-Transistorausgänge mit
Ethernet
26 konvertierbare Ein-/Ausgänge und 2 redundante Sicherheits-Transistorausgänge mit Dis-
play und Ethernet
10 Eingänge, 2 redundante Relais-Sicherheitsausgänge (je 3 Kontakte) (ISD- und Ethernet-
kompatibel)
141249 erhalten Sie weitere Informationen.
Beschreibung
3 redundante Ausgangs-Schließerkontakte, 6 A
2 redundante Ausgangs-Schließerkontakte, 6 A, plus 1 Hilfsöffnerkontakt
finden Sie weitere Informationen und zusätzliche Anschlussoptionen.
2 Schließer-Sicherheitsausgänge (6 A), 2 oder 4 Muting-Eingänge, SSI, Override-Ein-
gang; IP20; Anschlussklemmen
www.bannerengineering.com
M12-Buchse (Frontansicht)
Empfänger-
funktion
+24 V DC
OSSD2
0 V DC
OSSD1
Kein Ans-
chluss
SLC4 Sicherheits-Lichtvorhang
40 Typ.
M12 x 1
ø 14,5
44 Typ.
M12 x 1
ø 14,5
2
1
3
4
5
174868
47
