SLC4 Sicherheits-Lichtvorhang
5.3.2 Die Stromversorgung zur Maschine einschalten (Inbetrieb-
nahme)
1. Untersuchen Sie den Bereich neben dem Lichtvorhang, einschließlich Werkstücke und überwachte Maschine,
auf reflektierende Oberflächen. Reflektierende Oberflächen können Lichtstrahlen um eine Person im Lichtvo-
rhang herum reflektieren, wodurch verhindert wird, dass die Person erfasst und die Maschinenbewegung ges-
toppt wird (siehe Benachbarte reflektierende Oberflächen
2. Beseitigen Sie die reflektierenden Oberflächen nach Möglichkeit, indem Sie ihre Position verändern, sie überma-
len, abdecken oder aufrauen. Die übrigen problematischen Reflexionen werden beim Detektionsfunktionstest
deutlich.
3. Prüfen Sie, ob die Versorgung vom SLC4-System und von der überwachten Maschine getrennt ist, und versi-
chern Sie sich, dass die OSSD-Sicherheitsausgänge nicht angeschlossen sind.
4. Entfernen Sie alle Hindernisse vom Lichtvorhang.
5. Schließen Sie bei ausgeschalteter Stromversorgung der geschützten Maschine +24 V DC (brauner Leiter) und 0
V DC (blauer Leiter) sowohl am Sender- als auch am Empfängerkabel an eine Stromversorgung mit SELV-Nenn-
wert an (siehe Schaltpläne
6. Schalten Sie nur das SLC4-System ein.
7. Prüfen Sie, dass Sender und Empfänger beide mit Eingangsstrom versorgt werden. Mindestens eine Anzeige auf
dem Sender und dem Empfänger muss eingeschaltet sein, und die Anlaufsequenz müsste durchlaufen werden.
8. Beobachten Sie die Statusanzeigen von Sender und Empfänger und die Zonenanzeigen des Empfängers, um
den Ausrichtungsstatus des Lichtvorhangs festzustellen.
• Sperrzustand des Senders − die rote Statusanzeige des Senders blinkt einfach und die rote Statusanzeige
des Empfängers leuchtet. Siehe
• Sperrzustand des Empfängers − die Empfänger-Statusanzeige blinkt einfach rot und die Zonenanzeigen
sind aus. Siehe
• Standard-Betriebsmodus (Sender) − Die Statusanzeige leuchtet konstant grün.
• Freizustand (RUN) (Empfänger) − Die grüne Statusanzeige leuchtet. Alle grünen Zonenanzeigen sind einge-
schaltet.
• Blockierter Zustand (Empfänger) − Die rote Statusanzeige leuchtet und eine oder mehrere rote Zonenanzei-
gen leuchten und geben die Position der blockierten Strahlen an. Machen Sie weiter bei
tung der Systemkomponenten
Anmerkung: Wenn Strahl 1 blockiert ist, leuchtet die Zonenanzeige 1 rot, und alle anderen
Zonenanzeigen sind ausgeschaltet. Strahl 1 dient für das Synchronisierungssignal.
Informationen zur Anzeige und zum Display finden Sie unter

5.3.3 Optische Ausrichtung der Systemkomponenten

Prüfen Sie die optimale Ausrichtung und passen Sie dazu die Sensordrehung bei eingeschaltetem System an. Führen
Sie dazu die folgenden Schritte durch:
WARNUNG:
• Gefahrenexposition
• Wenn diese Anweisungen nicht befolgt werden, können schwere oder tödliche Verletzungen
die Folge sein.
• Vergewissern Sie sich, dass keine Personen Gefahren ausgesetzt werden, wenn sich die
Ausgänge am Ausgangssignal-Schaltgerät (OSSD) beim Ausrichten von Sender und Emp-
fänger einschalten.
Bevor Sie beginnen, überprüfen Sie die Montage des Sensors.

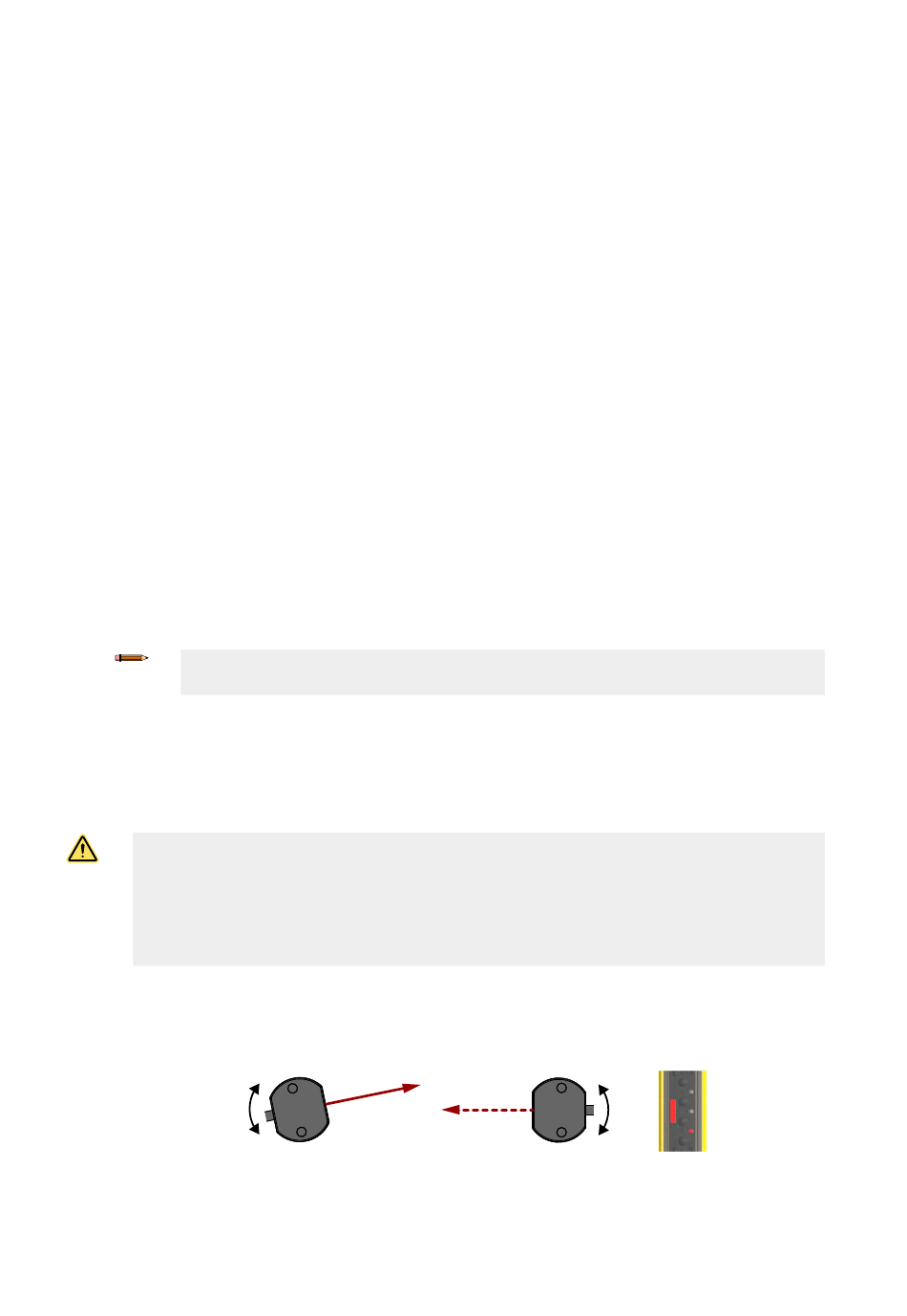

1. Prüfen Sie, ob Sender und Empfänger rechtwinklig zueinander zeigen. Die Stirnseite des Sensors muss senk-
recht zur optischen Achse liegen.
Wenn der Strahl von Kanal 1 nicht ausgerichtet ist, leuchten die Statusanzeige und die Anzeige für Zone 1 rot,
und die Anzeigen für die Zonen 2−3 sind ausgeschaltet.
