WARNUNG:
• Berechnen des Sicherheitsabstands (Mindestabstands)
• Bei Nichteinhaltung des erforderlichen Sicherheitsabstands (Mindestabstands) können
schwere oder tödliche Verletzungen die Folge sein.
• Installieren Sie die Komponenten so weit von der nächsten Gefahrstelle entfernt, dass es ei-
ner Person unmöglich ist, die Gefahrstelle vor einem Stopp der gefährlichen Maschinenbewe-
gung bzw. Situation zu erreichen. Berechnen Sie diesen Abstand anhand der mitgelieferten
Formeln, wie in ANSI B11.19 und ISO 13855 beschrieben. Montieren Sie die Komponenten in
einem Abstand von mehr als 100 mm (4 in) von der Gefahr, unabhängig vom berechneten
Wert.

4.2.1 Formel und Beispiele

Anwendungen in den USA
Formel für den Sicherheitsabstand (Mindestabstand) für Anwendungen in
den USA:
Ds = K × (Ts + Tr) + Dpf

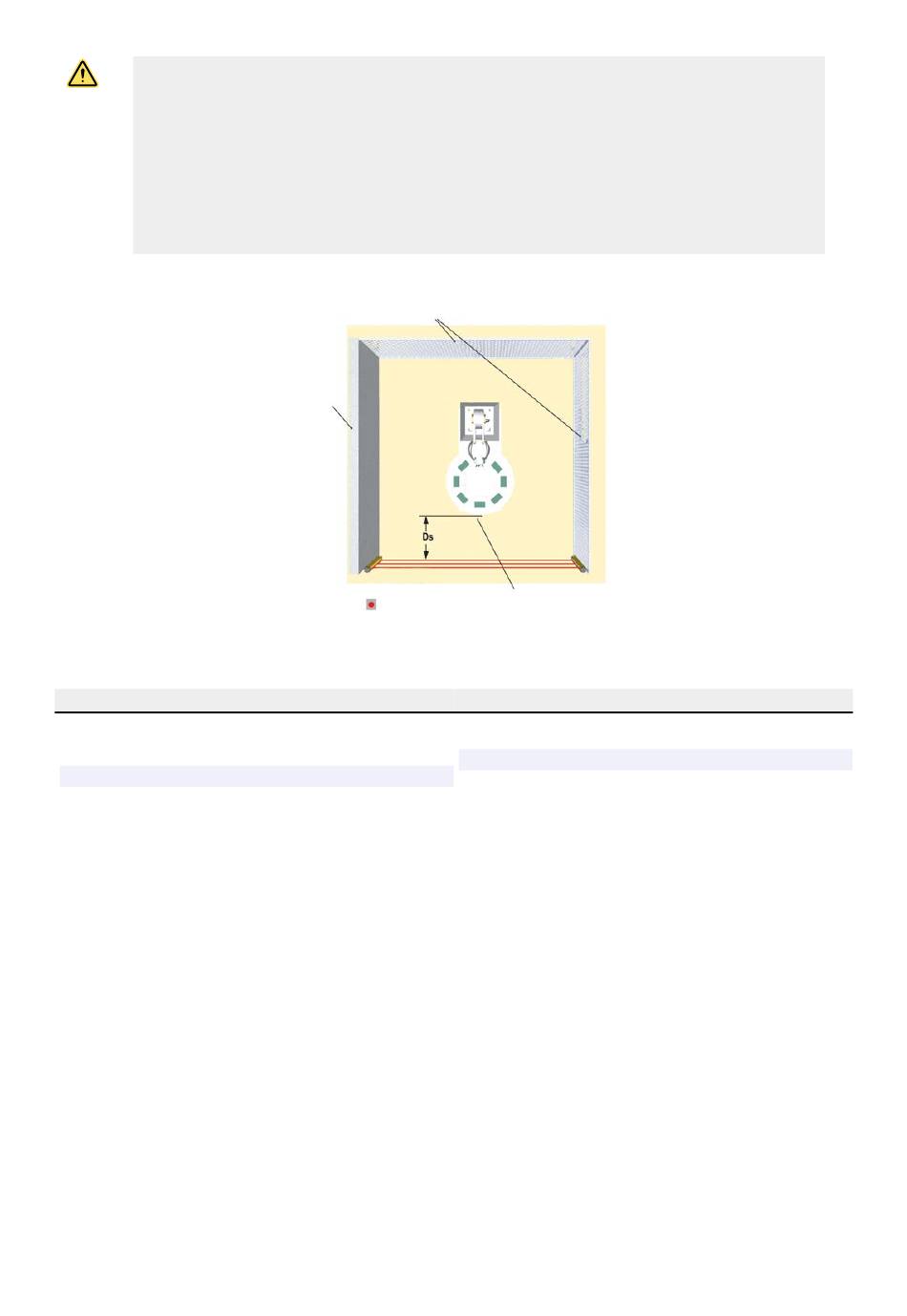

Abbildung 2. Sicherheitsabstand (Mindestabstand) und feste Schutzeinrichtung
Feste Schutzeinrichtung
Feste
Schutzeinrichtung
Sicherheits-Lichtvorhang
Reset-Schalter
www.bannerengineering.com
Roboter
Dreh
tisch
Nächste Gefahrstelle
Anwendungen in Europa
Formel für den Mindestabstand für Anwendungen in Europa:
S = (K × T) + C
SLC4 Sicherheits-Lichtvorhang
