SLC4 Sicherheits-Lichtvorhang

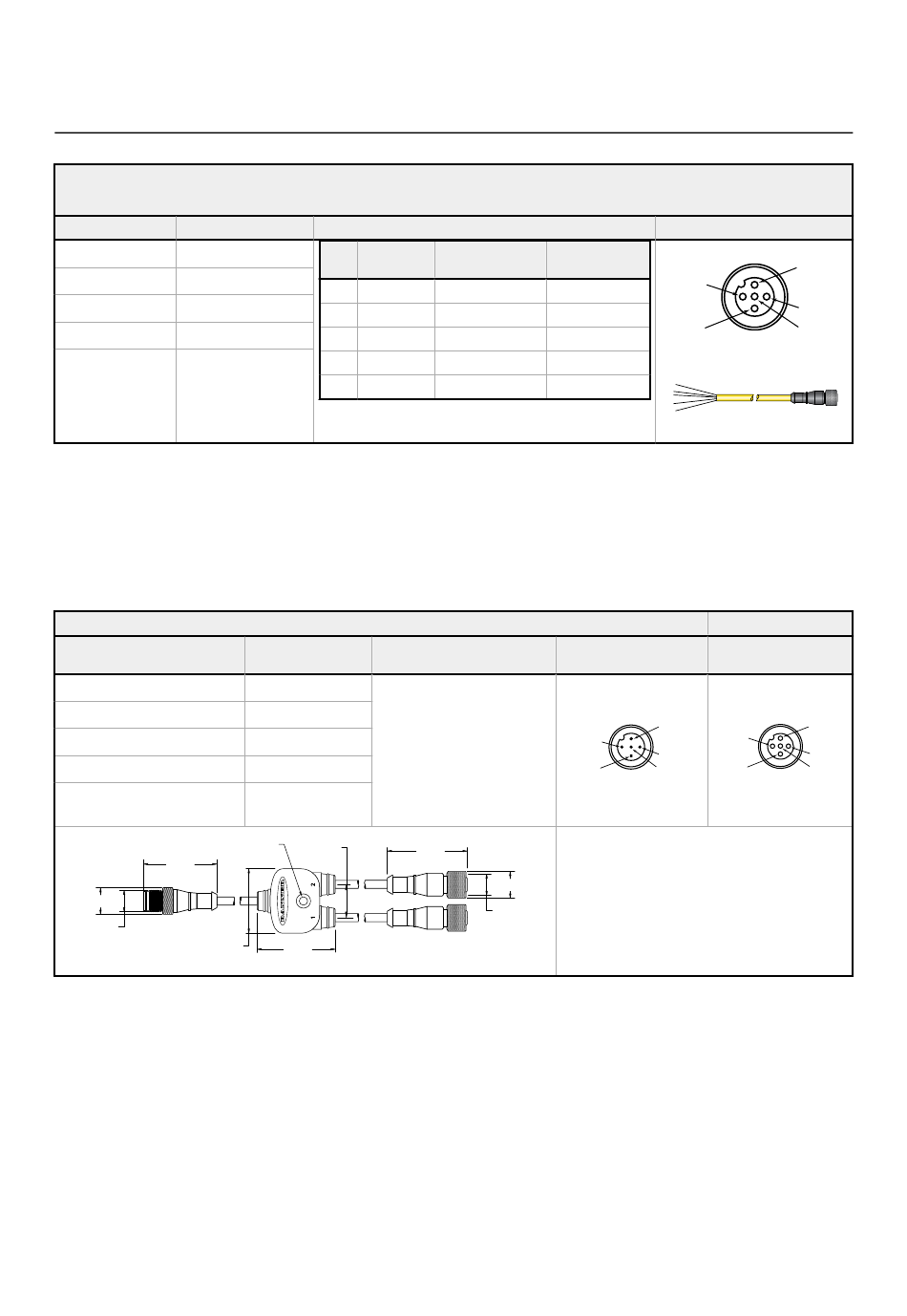

11 Zubehör

11.1 Anschlussleitungen

Maschinenanschlussleitungen versorgen das erste Sender-Empfänger-Paar mit Strom.
5-polige Anschlussleitungen der Bauform QDE-5..D für den Anschluss von M12/Euro-Schnellkupplungen an offene Anschlüsse. Diese
Anschlussleitungen enthalten einen M12/Euro-Steckverbinder an einem Ende und keinen Steckverbinder (abzulängen) am anderen Ende,
um den Anschluss mit der überwachten Maschine herzustellen. Endhülse und Kabel sind PVC-ummantelt.
Typenbezeichnung
QDE-515D 4,5 m (15 ft)
QDE-525D 7,6 m (25 ft)
QDE-550D 15,2 m (50 ft)
QDE-575D 22,8 m (75 ft)
QDE-5100D 30,4 m (100 ft)
Vorkonfektionierte Verteiler werden für die einfache Verbindung zwischen einem SLC4-Empfänger und seinem Sender
verwendet und haben eine einzelne zum Ausgangspunkt zurück verlaufende Anschlussleitung. Die beidseitig vorkonfek-
tionierten Anschlussleitungen vom Typ DEE2R-... können zur Verlängerung der QD-Hauptleitung oder einer Stichleitung
verwendet werden. (Die Kabelabschnitte für Stichleitung 1 und Stichleitung 2 sind 300 mm/1 ft lang.)
Die einseitig vorkonfektionierten Anschlussleitungen vom Typ QDE-5..D dienen zum Verlängern der Steckverbinder-
hauptleitung für abzulängende Anwendungen.
Die 5-poligen vorkonfektionierten Verteiler ermöglichen den unkomplizierten Anschluss zwischen Empfänger und Sender
und enthalten ein einzelnes Hauptleitungskabel für optionale austauschbare Anschlüsse.
5-polige verschraubbare M12-Verteiler-Anschlussleitungen, flacher Verteiler – beidseitig vorkonfektioniert
Typenbezeichnung
CSB-M1251M1251
CSB-M1258M1251
CSB-M12515M1251
CSB-M12525M1251
CSB-UNT525M1251
40 Typ.
[1.58"]
Ø14.5 [0.57"]
M12 x 1
35 [1.38"]
46
Länge Banner-Anschlussleitung: Steckerbelegung/Farbcode
Pin Farbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grün/Gelb
Hauptleitung (Steck-
Stichleitungen (Buchse)
er)
0,3 m
2,44 m (8 ft)
4,57 m (15 ft)
7,62 m (25 ft)
7,62 m ohne Steck-
verbinder
Ø4.5
18.0
[0.18"]
[0.71"]
43.0
[1.69"]
www.bannerengineering.com
Senderfunktion Empfänger-
funktion
+24 V DC +24 V DC
Kein Anschluss OSSD2
0 V DC 0 V DC
Kein Anschluss OSSD1
Kein Anschluss Kein Anschluss
Anschlussbelegung
2 x 0,3 m
44 Typ.
[1.73"]
Ø14.5 [0.57"]
M12 x 1
M12-Buchse (Frontansicht)
1
4
Anschlussbelegung
(Stecker) (Buchsen)
1
1
2
4
5 4
3
1 = Braun
4 = Schwarz
2 = Weiß
5 = Grün-gelb
3 = Blau
2
3
5
2
3
5
