SLC4 Sicherheits-Lichtvorhang
Ausgangssignal-Schaltgeräte (OSSDs) und externe Geräteüberwachung
(EDM)
Der SLC4 ist in der Lage, Fehler auf OSSD1 und OSSD2 zu erkennen. Zu diesen Fehlern gehören Kurzschlüsse gegen
+24 V DC und 0 V sowie zwischen OSSD1 und OSSD2.
Die Ausgänge beider Ausgangssignal-Schaltgeräte (OSSDs) müssen so an die Maschinensteuerung angeschlossen
werden, dass das Sicherheitssteuerungssystem der Maschine den Stromkreis oder die Stromversorgung zu den pri-
mären Steuerelementen der Maschine (MPSEs) unterbricht und einen ungefährlichen Zustand herbeiführt.
FSDs (Endschaltgeräte) bewirken dies gewöhnlich, wenn die OSSDs in einen AUS-Zustand wechseln.
Bevor OSSD-Ausgangsanschlüsse hergestellt werden und der SLC4 an die Maschine angeschlossen wird, sind die Aus-
gangsspezifikationen in den Spezifikationen für den Empfänger und die folgenden Warnhinweise zu beachten.
WARNUNG:
• Anschluss beider Ausgangssignal-Schaltgeräte (OSSDs)
• Wenn diese Anweisungen nicht befolgt werden, können schwere oder tödliche Verletzungen
die Folge sein.
• Sofern nicht dieselbe Schutzstufe gewährleistet ist, dürfen Sie Zwischengeräte (SPS, PES
oder PC), die ausfallen könnten, zwischen den von ihnen geschalteten Ausgängen des Si-
cherheitsmoduls und dem Haupt-Stoppsteuerelement niemals so anschließen, dass ein Ver-
sagen zum Verlust des Sicherheitsabschaltungsbefehls führt oder ein Aussetzen, Außerkraft-
setzen oder Umgehen der Schutzfunktion ermöglicht.
• Schließen Sie die Sicherheitsausgänge so an die Maschinensteuerung an, dass das sicher-
heitsrelevante Steuersystem der Maschine den Schaltkreis zu den primären Steuerelementen
der Maschine unterbricht, um einen sicheren Zustand herbeizuführen.
WARNUNG:
• OSSD-Anschluss
• Wenn die OSSD-Ausgänge nicht richtig an die überwachte Maschine angeschlossen werden,
kann es zu schweren oder tödlichen Verletzungen kommen.
• Zur Sicherstellung des ordnungsgemäßen Betriebs müssen die Ausgangsparameter des Ban-
ner-Geräts und die Eingangsparameter der Maschine beim Anschließen der OSSD-Ausgänge
des Banner-Geräts an die Maschineneingänge berücksichtigt werden. Konzipieren Sie die
Steuerschaltung der Maschine so, dass alle folgenden Punkte zutreffen:
Der maximale Lastwiderstandswert wird nicht überschritten.
Die maximal spezifizierte Spannung des OSSD im AUS-Zustand führt nicht zu einem EIN-
Zustand.
Die externe Geräteüberwachung (EDM) ist eine Funktion zur Überwachung des Zustands der externen, zwangsgeführt-
en (mechanisch verbundenen) Maschinensteuerungskontakte (FSDs und/oder MPSEs). Das SLC4-System ist nicht mit
der EDM-Funktion ausgestattet. Daher sollte das SLC4-System mit einem externen Sicherheitsüberwachungsgerät ver-
wendet werden, das den Status der beiden OSSDs des SLC4 überwacht und die EDM-Funktion übernehmen kann.
Beispiele für geeignete externe Sicherheitsüberwachungsgeräte sind die Sicherheitskontroller SC26-2 und XS26-2, der
Sicherheitskontroller SC10-2roe, die Universal-Sicherheitseingangsmodule UM-FA-9A und UM-FA-11A und Sicherheits-
SPS von Banner.

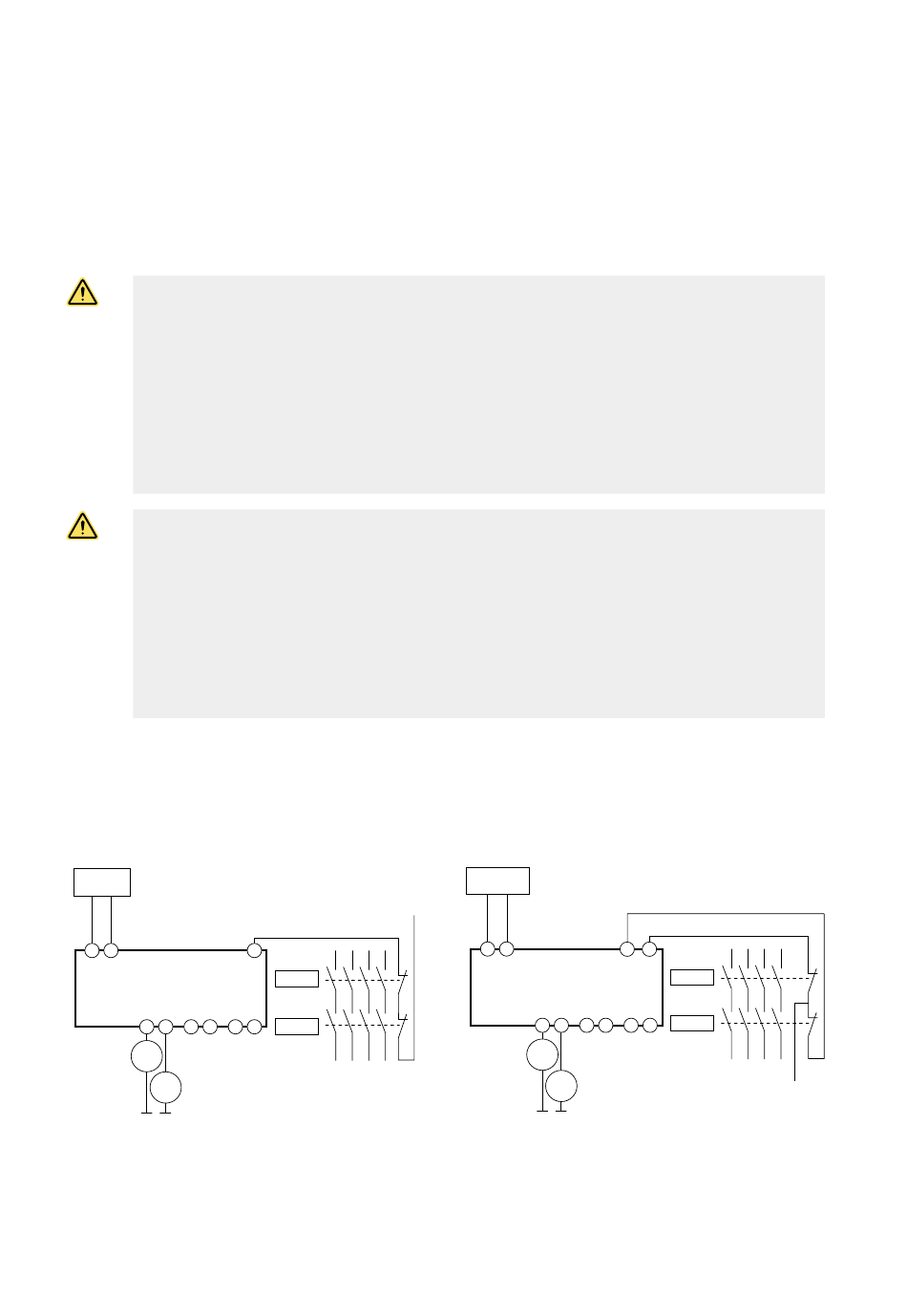

SLC4
OSSD1 OSSD2
Sicherheitskontroller
SO1
MPSE1
MPSE2
Einkanalige EDM wird für die Überwachung beider MPSE-
Rückführsignale verwendet. Schließt sich einer der beiden
Kanäle nicht, wechselt das System in einen Sperrzustand.
32
+24 V DC
EDM
MPSE1
MPSE2
www.bannerengineering.com
SLC4
OSSD1 OSSD2
EDM EDM
Sicherheitskontroller
SO1
MPSE1
MPSE2
Zweikanalige EDM wird für die Überwachung beider
MPSE-Rückführsignale verwendet. Wenn die Kanäle nicht
denselben Status aufweisen, wechselt das System in ei-
nen Sperrzustand.
MPSE1
MPSE2
+24 V DC
