SLC4 Sicherheits-Lichtvorhang
5.3.5 Detektionsfunktionstest ausführen
Nach dem Optimieren der optischen Ausrichtung und dem Konfigurieren der festen Ausblendung und/oder der reduziert-
en Auflösung (sofern zutreffend) muss ein Detektionsfunktionstest ausgeführt werden, um die Detektionsfunktion des
SLC4-Systems zu überprüfen. Bei diesem Test wird auch die korrekte Sensorausrichtung überprüft, es werden optische
Kurzschlüsse identifiziert, und die erwartete Auflösung für Anwendungen mit reduzierter Auflösung wird überprüft. Nach-
dem die Installation den Detektionsfunktionstest bestanden hat, können die Sicherheitsausgänge angeschlossen und die
Inbetriebnahmeprüfung durchgeführt werden (nur bei Erstinstallationen).
1. Wählen Sie das geeignete Testobjekt aus, das dem Empfänger beiliegt.
• Modelle mit 14 mm Auflösung: Verwenden Sie das Modell STP-13 mit 14 mm (0,55 in) Durchmesser.
• Modelle mit 24 mm Auflösung: Verwenden Sie das Modell STP-21 mit 24 mm (0,94 in) Durchmesser.
2. Vergewissern Sie sich, dass sich das System im RUN-Modus befindet, die grüne Statusanzeige leuchtet und alle
Zonenanzeigen grün leuchten.

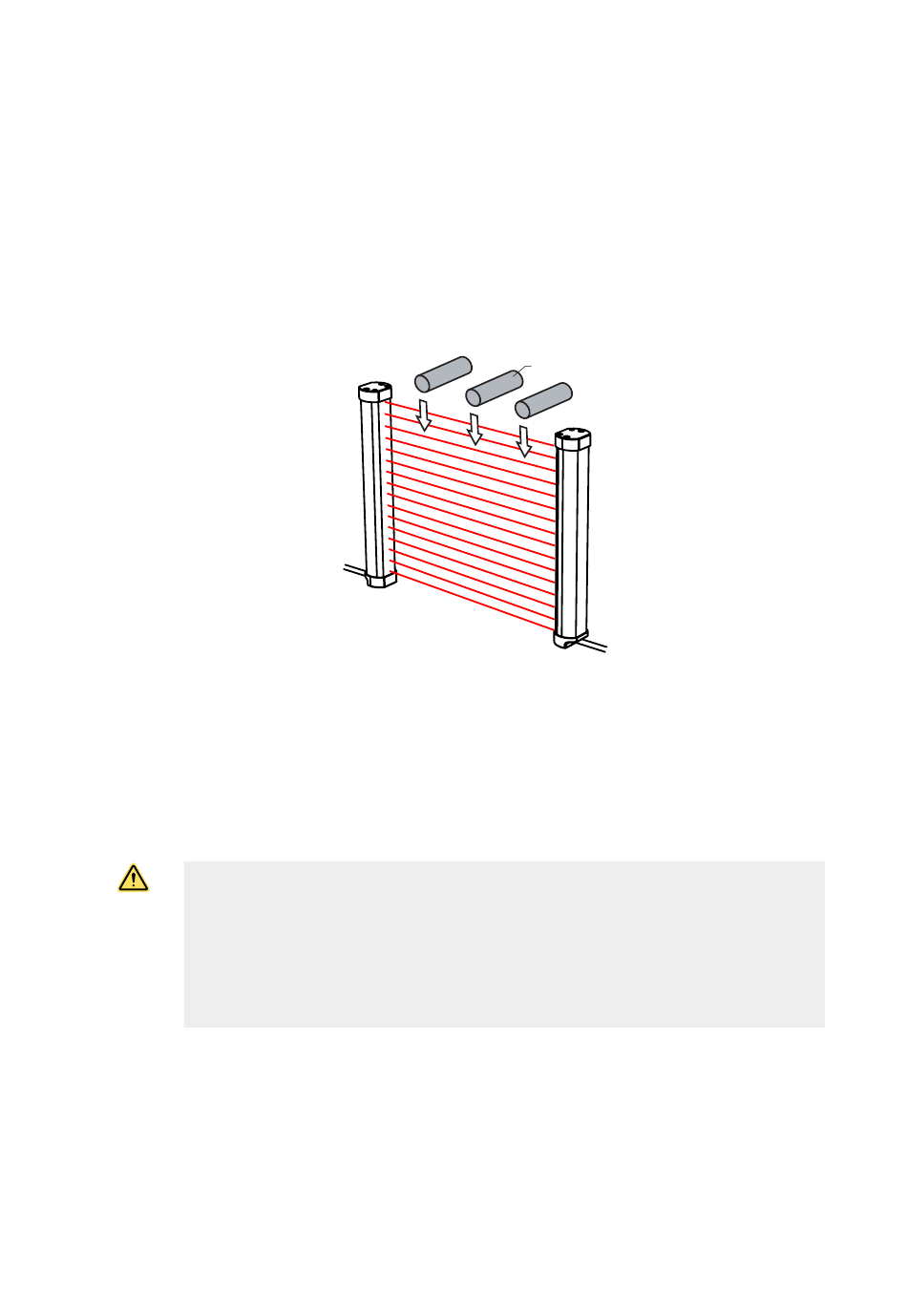

3. Führen Sie das spezifizierte Testobjekt an drei separaten Stellen durch das Schutzfeld: neben dem Sender, ne-
ben dem Empfänger und in der Mitte zwischen Sender und Empfänger.
4. Prüfen Sie, ob jedes Mal, wenn das Testobjekt das Schutzfeld unterbricht, mindestens eine Zonen-Anzeige rot
leuchtet. Die rote Zonenanzeige muss sich entsprechend der Position des Testobjekts im Schutzfeld verändern.
Die Statusanzeige muss zu Rot wechseln und rot weiterleuchten, solange sich das Testobjekt im Schutzfeld be-
findet. Anderenfalls hat die Anlage den Detektionsfunktionstest nicht bestanden.
Wenn alle Zonenanzeigen zu Grün wechseln oder der Position des Testobjekts nicht folgen, während es sich im
Schutzfeld befindet, hat die Installation den Detektionsfunktionstest nicht bestanden. Prüfen Sie auf korrekte
Sensorausrichtung oder reflektierende Oberflächen. Gehen Sie nicht zum nächsten Schritt über, bevor diese Sit-
uation behoben worden ist.
Wenn das Testobjekt aus dem Schutzfeld entfernt wird, muss die grüne Statusanzeige aufleuchten.
WARNUNG:
•
•
•
5. Wenn in der Anwendung Spiegel verwendet werden: testen Sie den definierten Bereich auf jedem Schenkel des
Erfassungswegs (zum Beispiel zwischen Sender und Spiegel, zwischen Spiegel und Empfänger).
30
Empfänger
Fehler beim Detektionsfunktionstest
Die Verwendung eines Systems, das den Detektionsfunktionstest nicht bestanden hat,
kann schwere Verletzungen oder Tod nach sich ziehen. Ein nicht bestandener Detek-
tionsfunktionstest bedeutet, dass das System eine gefährliche Maschinenbewegung
beim Eintreten einer Person oder eines Objekts in das Schutzfeld möglicherweise
nicht anhält.
Wenn das System nicht ordnungsgemäß auf den Detektionsfunktionstest anspricht,
muss von der Benutzung des Systems abgesehen werden.
www.bannerengineering.com
Testobjekt
Sender
