Empfänger
Beide Kabelenden nach unten
Empfänger
Kabelenden zeigen in entgegengesetzte Richtungen
Problem: Lücken im Schutzfeld
4.5.4 Installation mehrerer Systeme
Wenn mindestens zwei Sender-Empfänger-Paare des SLC4 nebe-
neinander angeordnet sind, kann zwischen den Systemen optisches
Übersprechen auftreten. Installieren Sie Sender und Empfänger mit
alternierenden Positionen, um das optische Übersprechen zu mini-
mieren (siehe Abbildung in
Bei Installation von mindestens drei Systemen in derselben Ebene
kann zwischen Sensorpaaren, deren Sender- und Empfängerlinsen
in dieselbe Richtung zeigen, optisches Übersprechen auftreten. Be-
seitigen Sie in diesem Fall das optische Übersprechen, indem Sie
diese Sensorpaare genau parallel zueinander auf derselben Ebene
montieren. Alternativ können Sie auch eine mechanische Barriere
zwischen den Paaren einrichten (siehe Darstellung in
auf Seite 20.
WARNUNG: Installation mehrerer Systeme Wenn mindestens zwei SLC4-Systeme in unmittelbarer
Nähe in Betrieb sind, können sie sich gegenseitig stören. Optisches Übersprechen zwischen benach-
barten SLC4-Systemen könnte unbeabsichtigt dazu führen, dass sich ein System mit einem anderen
synchronisiert. Schwere oder tödliche Verletzungen können die Folge sein.

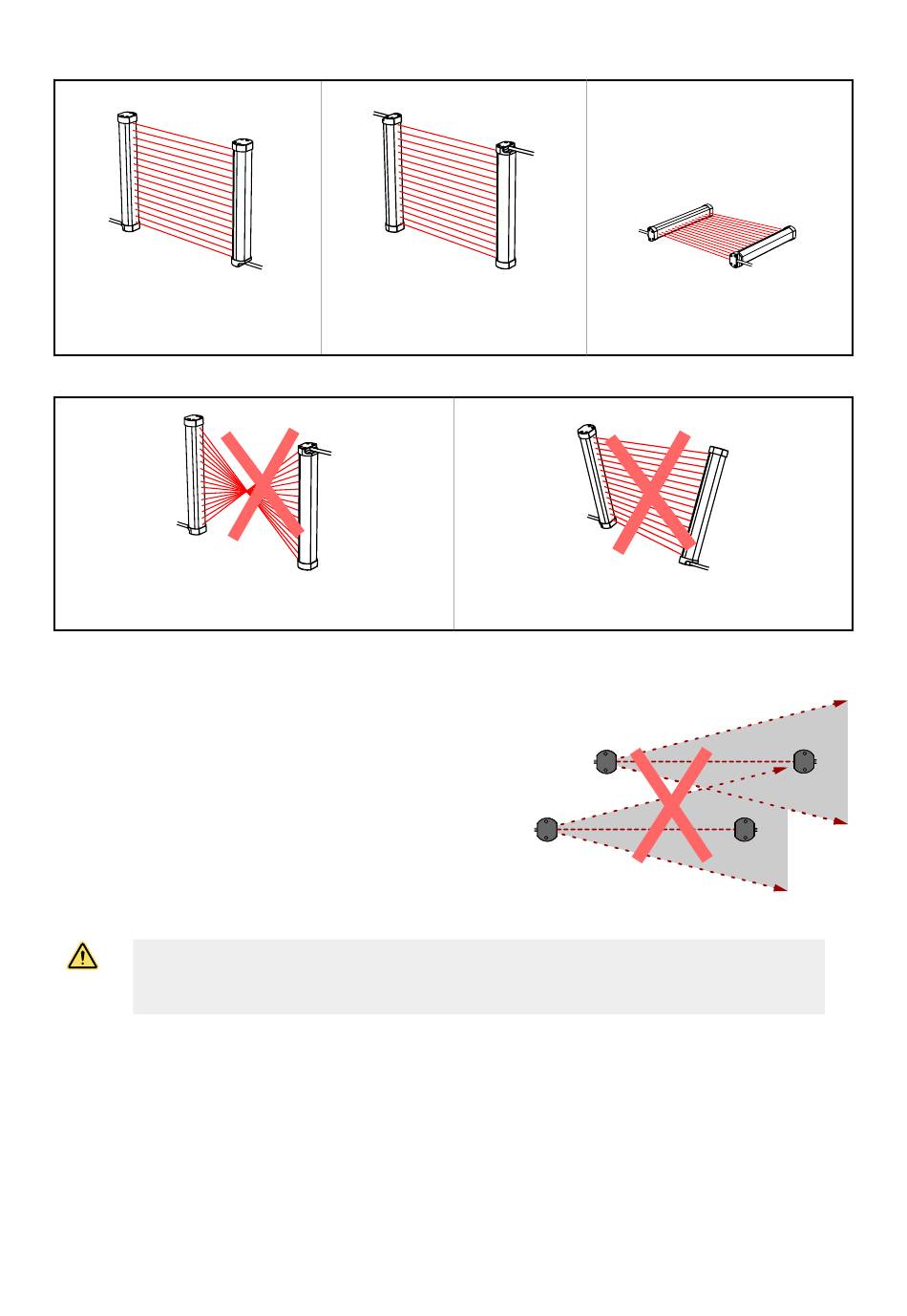

Abbildung 6. Beispiele für richtige Ausrichtung von Sender und Empfänger
Empfänger
Sender
Beide Kabelenden nach oben
Abbildung 7. Beispiele für falsche Ausrichtung von Sender und Empfänger
Sender
Abbildung 8
auf Seite 20.
www.bannerengineering.com
Sender
Empfänger
Sender und Empfänger nicht parallel zueinander
Problem: Verringerte Funktionsreserve
Sender 2
Sender 1
Abbildung 8
SLC4 Sicherheits-Lichtvorhang
Empfänger
Parallel zum Boden ausgerichtet,
beide Kabelenden zeigen in die glei-
che Richtung
Sender
Empfänger 1
Sender
Empfänger 2
19
