WARNUNG:
•
•
•
12. Die Versorgungsspannung zur überwachten Maschine einschalten und darauf achten, dass die Maschine nicht
startet.
13. Das im Lieferumfang enthaltene Testobjekt in das Schutzfeld einführen, um es zu unterbrechen (zu blockieren).
Es darf nicht möglich sein, die überwachte Maschine in Gang zu setzen, solange mindestens ein Lichtstrahl
blockiert ist.
14. Die überwachte Maschine in Gang setzen. Während die Maschine in Bewegung ist, das mitgelieferte Testobjekt
in das Schutzfeld einführen, um es zu blockieren. Nicht versuchen, das Testobjekt in die Gefahrstellen der Ma-
schine einzuführen. Bei Blockierung eines Lichtstrahls müssen die gefährlichen Teile der Maschine ohne sicht-
bare Verzögerung zum Stillstand kommen.
15. Das Testobjekt aus dem Schutzfeld entfernen. Die Maschine darf dabei nicht automatisch wiederanlaufen, und
für den Wiederanlauf der Maschine müssen die Auslösevorrichtungen betätigt werden.
16. Trennen Sie die Stromversorgung vom SLC4. Beide OSSD-Ausgänge müssen sich sofort ausschalten, und der
Maschinenanlauf darf erst nach dem Einschalten der Versorgungsspannung zum SLC4 wieder möglich sein.
17. Mit einem zu diesem Zweck geeigneten Gerät überprüfen, ob die Maschinenstoppzeit dieselbe oder kürzer ist als
die vom Hersteller der Maschine spezifizierte Gesamtansprechzeit.
Den Betrieb des Systems nicht fortsetzen, solange die Überprüfung nicht komplett durchgeführt wurde und alle
Probleme behoben wurden.
5.5 Schaltpläne

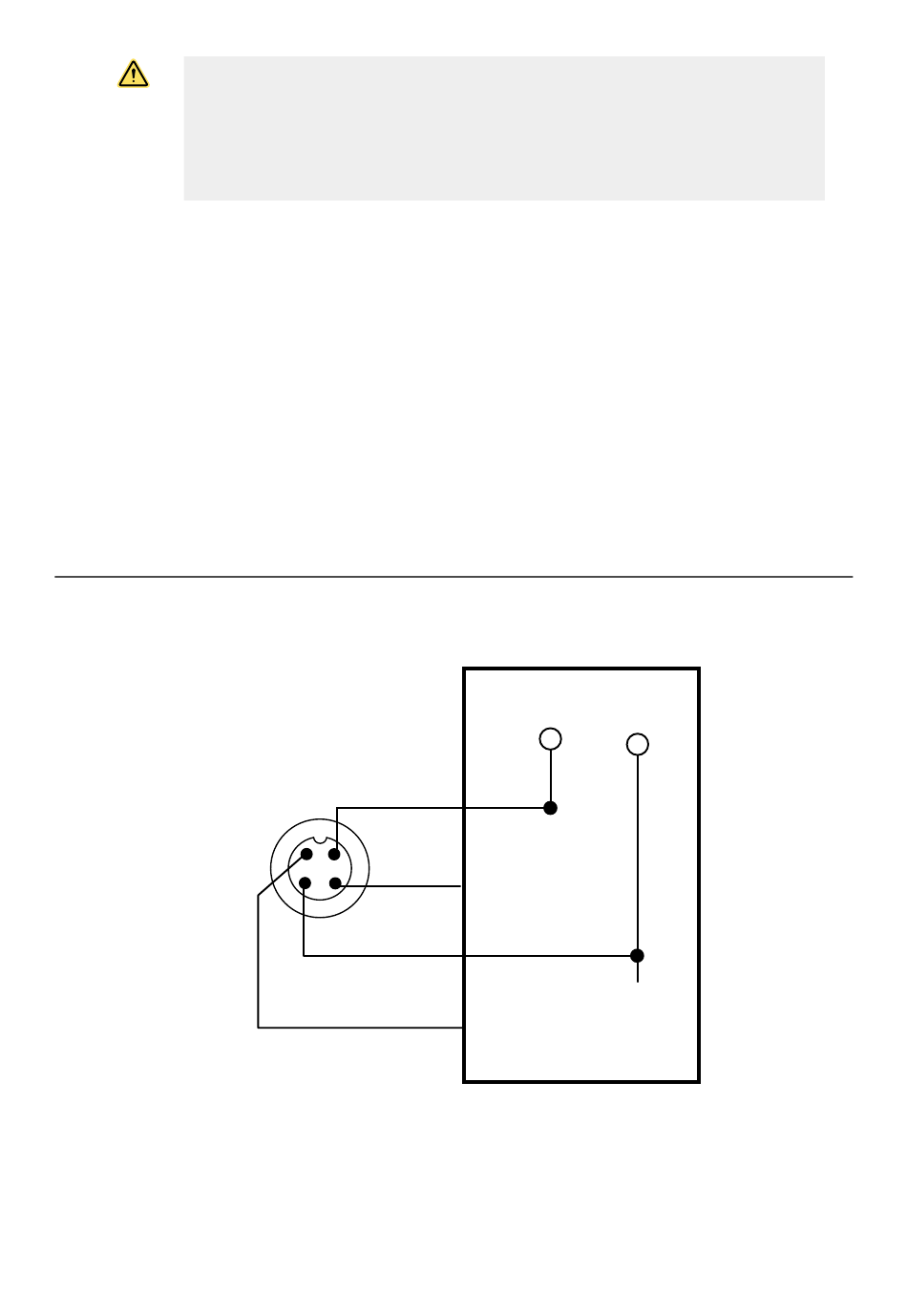

5.5.1 Typischer Schaltplan für den Senderanschluss
4-poliger Stecker
M12x1
* Alle als nicht verbunden (not connected = n.c.) abgebildeten Pins sind entweder nicht angeschlossen oder sie sind par-
allel zu einem gleichfarbigen Leiter des Empfängerkabels geschaltet.
Vor dem Einschalten der Spannungsversorgung oder dem Zurücksetzen des
Systems muss das Schutzfeld erst geräumt werden.
Andernfalls könnte es zu schweren oder tödlichen Verletzungen kommen.
Sicherstellen, dass sich im überwachten Bereich kein Personal und keine uner-
wünschten Materialien befinden, bevor die Spannungsversorgung zur überwachten
Maschine eingeschaltet oder das System zurückgesetzt wird.
Pin 1
Pin Nr. 4
Pin Nr. 3
Pin Nr. 2
www.bannerengineering.com
+24 V DC 0 V DC
Öffnerkontakt*
Öffnerkontakt*
SLC4 Sicherheits-Lichtvorhang
