Anschlussbelegung der passenden QDE-5..D-Anschlussleitung
Pin Farbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 grün/gelb
5.5.2 Allgemeiner Schaltplan für den Empfänger: selbstüberwa-
chendes Sicherheitsmodul, Sicherheitskontroller, Sicherheits-SPS

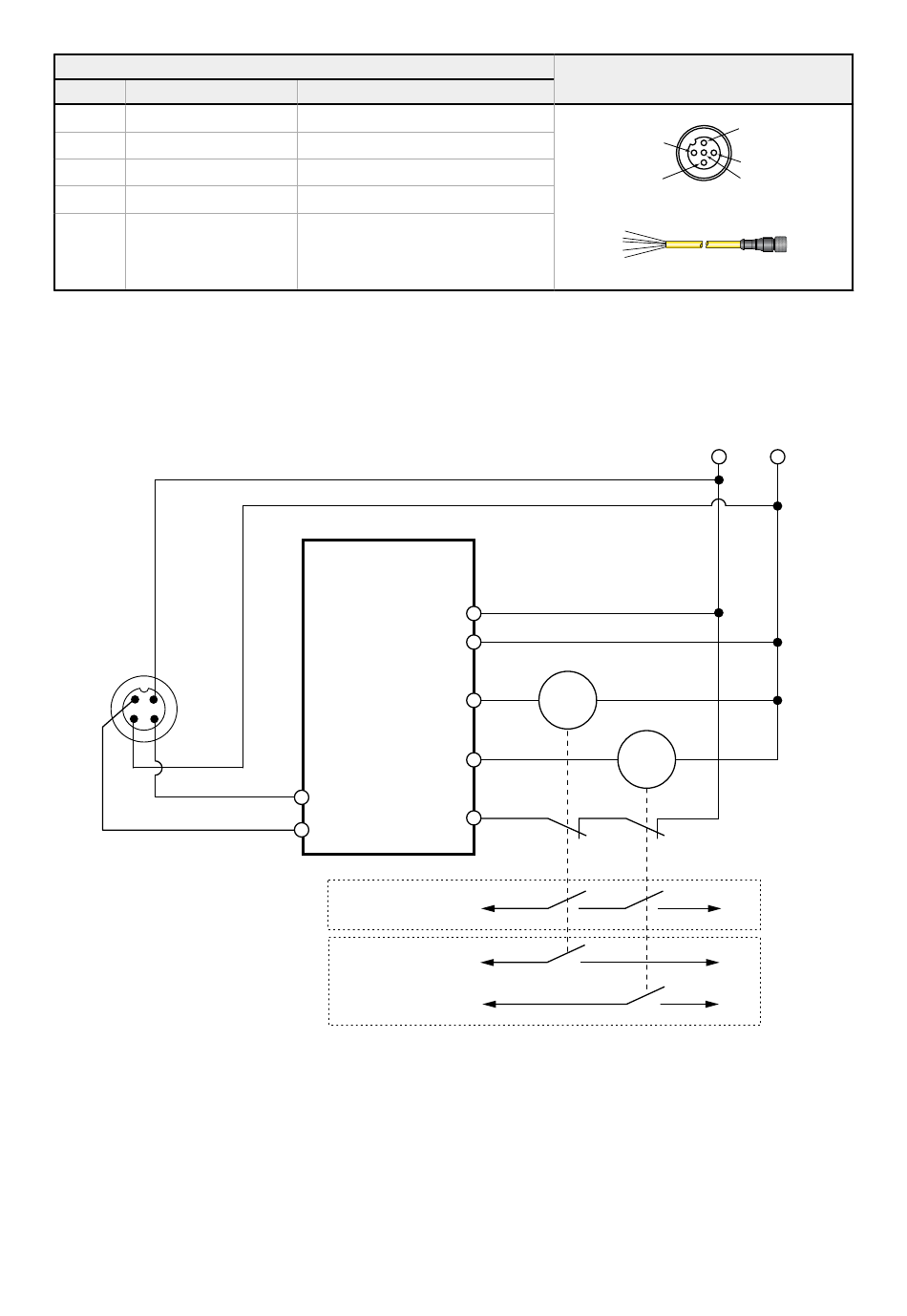

Allgemeiner Schaltplan für ein selbstüberwachendes Sicherheitsmodul, einen Sicherheitskontroller oder eine Sicherheits-
SPS (keine Überwachung, automatischer Reset).
Pin 1
4-poliger
Stecker
M12x1
Pin Nr. 3
Pin Nr. 4
Pin Nr. 2
36
Senderfunktion
+24 V DC
Kein Anschluss
0 V DC
Kein Anschluss
Kein Anschluss
XS/SC26-2xx
+24 V DC
0 V DC
SO1a
(SO1 nicht geteilt)
SO1b
IN1
EDM
IN2
Einkanalig
Sicherheitsstoppschaltung
Zweikanalig
Sicherheitsstoppschaltung
www.bannerengineering.com
M12-Buchse (Frontansicht)
1
4
+24 V DC 0 V DC
FSD1
FSD2
2
3
5
