4.6.4 Montage der Seitenmontagewinkel

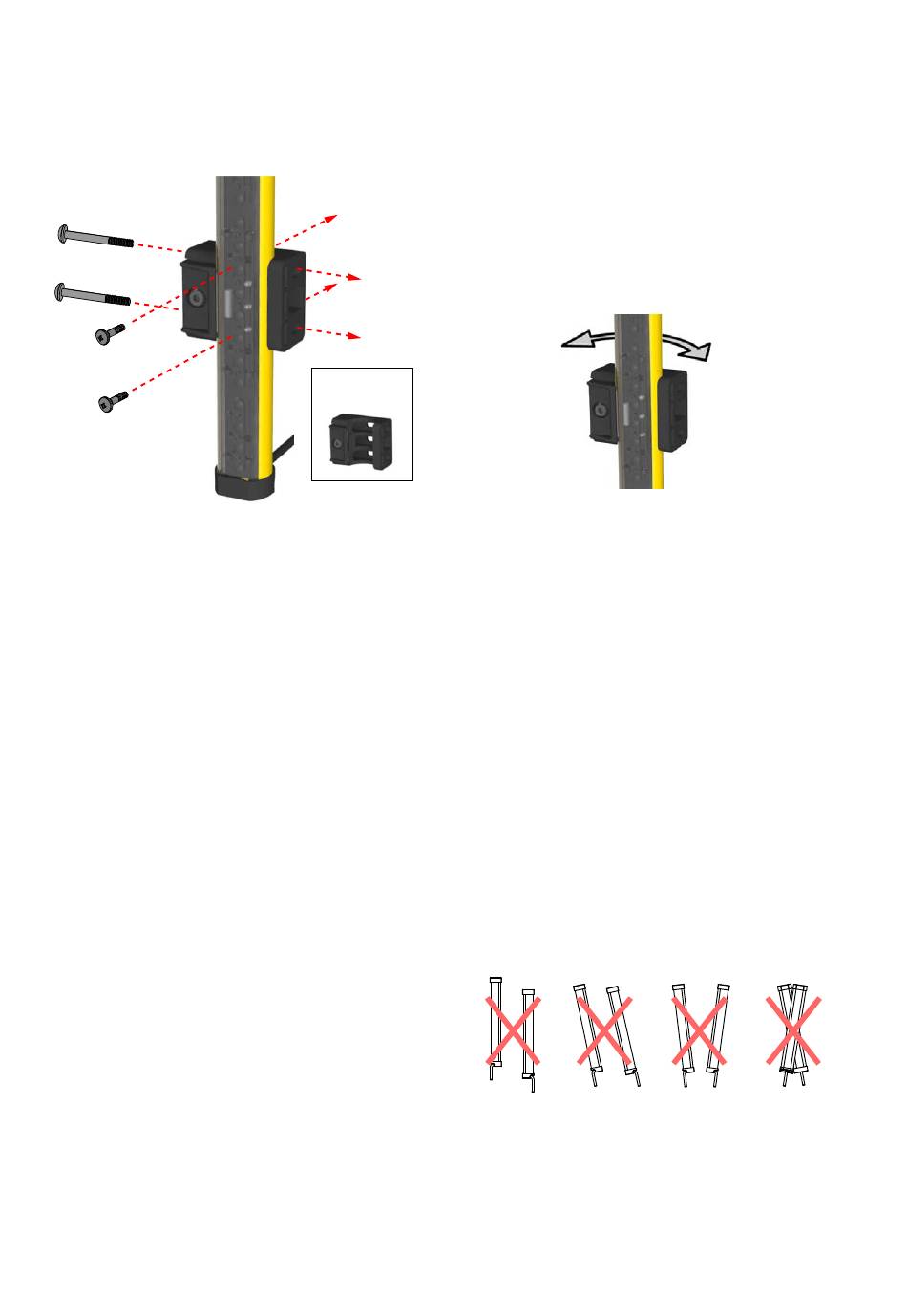

Abbildung 11. Seitenmontagewinkel
Vom Benutzer gelieferte M4-Hardware
festziehen Auf 2,15 Nm (19 in-lbs)
1. Von einem gemeinsamen Bezugspunkt ausgehend (dabei den berechneten Mindestsicherheitsabstand beacht-
en) richten Sie den Sender und den Empfänger so aus, dass sie in einer Ebene und ihre Mittelpunkte direkt
einander gegenüber liegen. Die Anschlussenden beider Sensoren müssen in dieselbe Richtung weisen (siehe
Ausrichtung von Sender und Empfänger
2. Befestigen Sie die Seitenmontagewinkel von Sender und Empfänger mit vom Benutzer zur Verfügung gestellten
Schrauben und Muttern der Größe M4 an der gewünschten Oberfläche. Mit 2,15 Nm (19 in-lbs) festziehen.
3. Setzen Sie jeden Lichtvorhang in den entsprechenden Winkel ein. Beginnen Sie damit, den Sensor so auszur-
ichten, dass die Schmalseite des Gehäuses von der Frontscheibe bis zur flachen Rückseite in die Öffnung an der
Vorderseite des Winkels passt. Drehen Sie dann den Sensor um ca. 90 Grad, so dass das Frontfenster aus der
Öffnung an der Vorderseite des Winkels heraus zeigt.
4. Richten Sie die Messbereiche von Sender und Empfänger so aus, dass sie direkt einander gegenüber liegen.
Messen Sie zur Kontrolle der mechanischen Ausrichtung von Sender und Empfänger von einer Bezugsebene (z.
B. einem ebenen Fußboden im Gebäude) ausgehend die Distanz zu sich entsprechenden Punkten an Sender
und Empfänger. Stellen Sie die mechanische Ausrichtung mit einer Wasserwaage oder einem Lot her bzw. prü-
fen Sie damit die diagonalen Entfernungen zwischen den Sensoren. Die endgültige Ausrichtung wird in
fung vor der erstmaligen Inbetriebnahme
5. Ziehen Sie im Anschluss an die Ausrichtung von Sender und Empfänger die vorderen M4-Schrauben der Halter-
ung mit 0,90 Nm (8 in-lbs) fest.
4.6.5 Überprüfung von Montage und mechanischer Ausrichtung
der Sensoren
Folgendes überprüfen:
• Sender und Empfänger stehen einander direkt ge-
genüber.
• Das Schutzfeld nicht unterbrochen wird
• Das Schutzfeld für jeden Sensor entspricht dem
gleichen Abstand von einer gemeinsamen Bezug-
sebene aus.
• Sender und Empfänger liegen auf derselben Ebene
und sind waagerecht/lotrecht und rechtwinklig
zueinander (vertikal, horizontal oder im selben Win-
kel geneigt, und nicht von vorn nach hinten oder
von Seite zu Seite verkippt).
SLC4A-MBK-12
Seitenhalterung
auf Seite 18).
auf Seite 27 erläutert.
www.bannerengineering.com
SLC4 Sicherheits-Lichtvorhang
Abbildung 12. ±15°-Drehung
Schraube
M4 Mit
)
0,90 N-m (8 in-lbs anziehen
Abbildung 13. Falsche Sensorausrichtung
Überprü-
