4.2
Rohrmontage
Montieren (mechanisch)
Rohrdurchmesser
Rohrdurchmesser: 25 mm bis 60 mm.
2
1

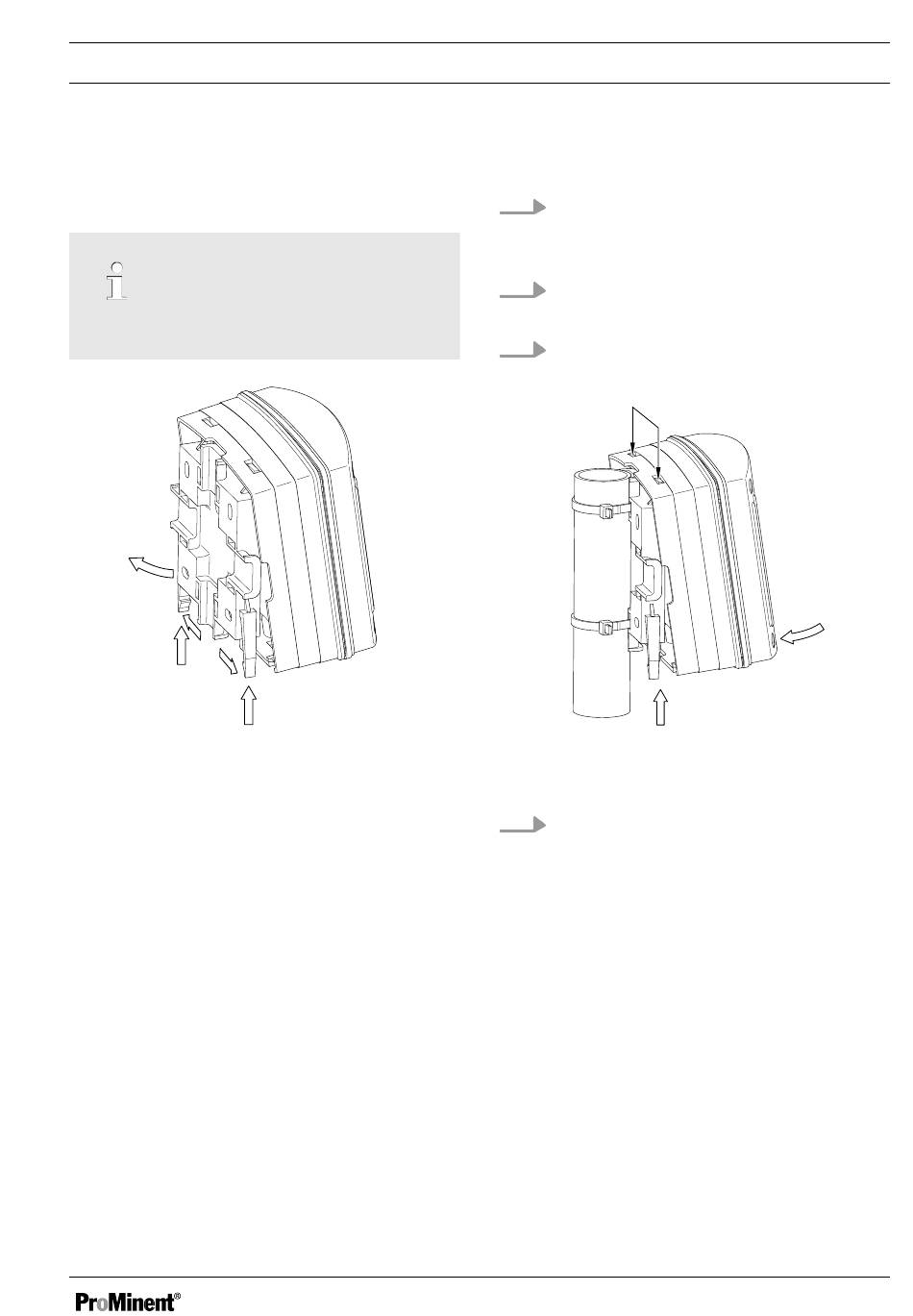

Abb. 3: Wand-/Rohrhalterung abbauen
1.
Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach außen
ziehen und nach oben drücken
2.
Die Wand-/Rohrhalterung wegklappen
(2) und nach unten herausziehen
3.
Wand-/Rohrhalterung mit Kabelbindern
(oder Rohrschellen) am Rohr befestigen
A0273
Abb. 4: Das Gerät einhängen und befestigen
4.
Das Gerät oben (1) in die Wand-/Rohr‐
halterung einhängen und mit leichtem
Druck unten (2) gegen die Wand-/Rohr‐
halterung drücken. Dann nach oben (3)
drücken bis das Gerät hörbar einrastet
Montieren
1
2
3
A0275
9
