Vorbereiten des Systems für den Gebrauch
1.
MAN-05085-802 Revision 001
Bedienungsanleitung für das 3Dimensions System
Wenn Sie die mobile Universal-Akquisitions-Workstation verwenden, verriegeln Sie
den drehbaren Monitor mithilfe der dafür vorgesehenen Knöpfe (siehe nächste
Abbildung).

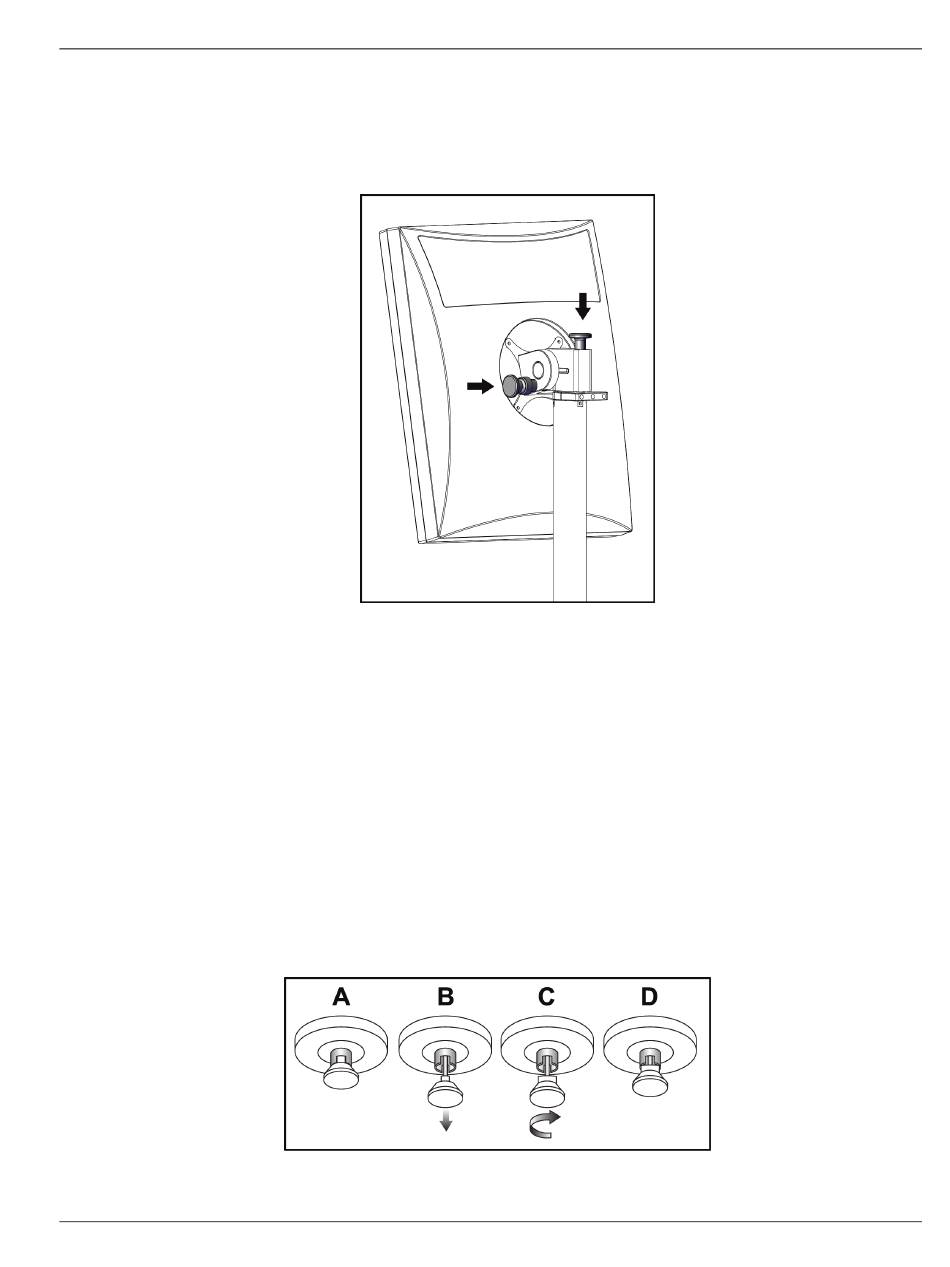

Abbildung 100: Knöpfe zur Verriegelung des drehbaren Bildanzeige-
Monitors an der mobilen Universal-Akquisition-Workstation
Die Arbeitsoberfläche auf minimale Höhe senken.
Alle Systemzubehörteile entfernen.
Alle Zubehörteile an einem sicheren Ort aufbewahren.
Tastaturfach entriegeln:
a.
Den Knopf unter dem Fach finden.
b. Den Knopf nach unten ziehen.
c.
Den Knopf um 90° drehen. In dieser Position bleibt die Verriegelung geöffnet.
Position D (in der nächsten Abbildung) ist die entriegelte Position.
Abbildung 101: Lösen der Verriegelung des Fachs von Verriegelt (A) zu Entriegelt (D)
Anhang C: Verwendung des mobilen Systems
Seite 159
