Kapitel 7: Zubehör
7.5

Fadenkreuzvorrichtungen

7.5.1 So installieren und entfernen Sie die Lokalisierungs-
Fadenkreuzvorrichtung

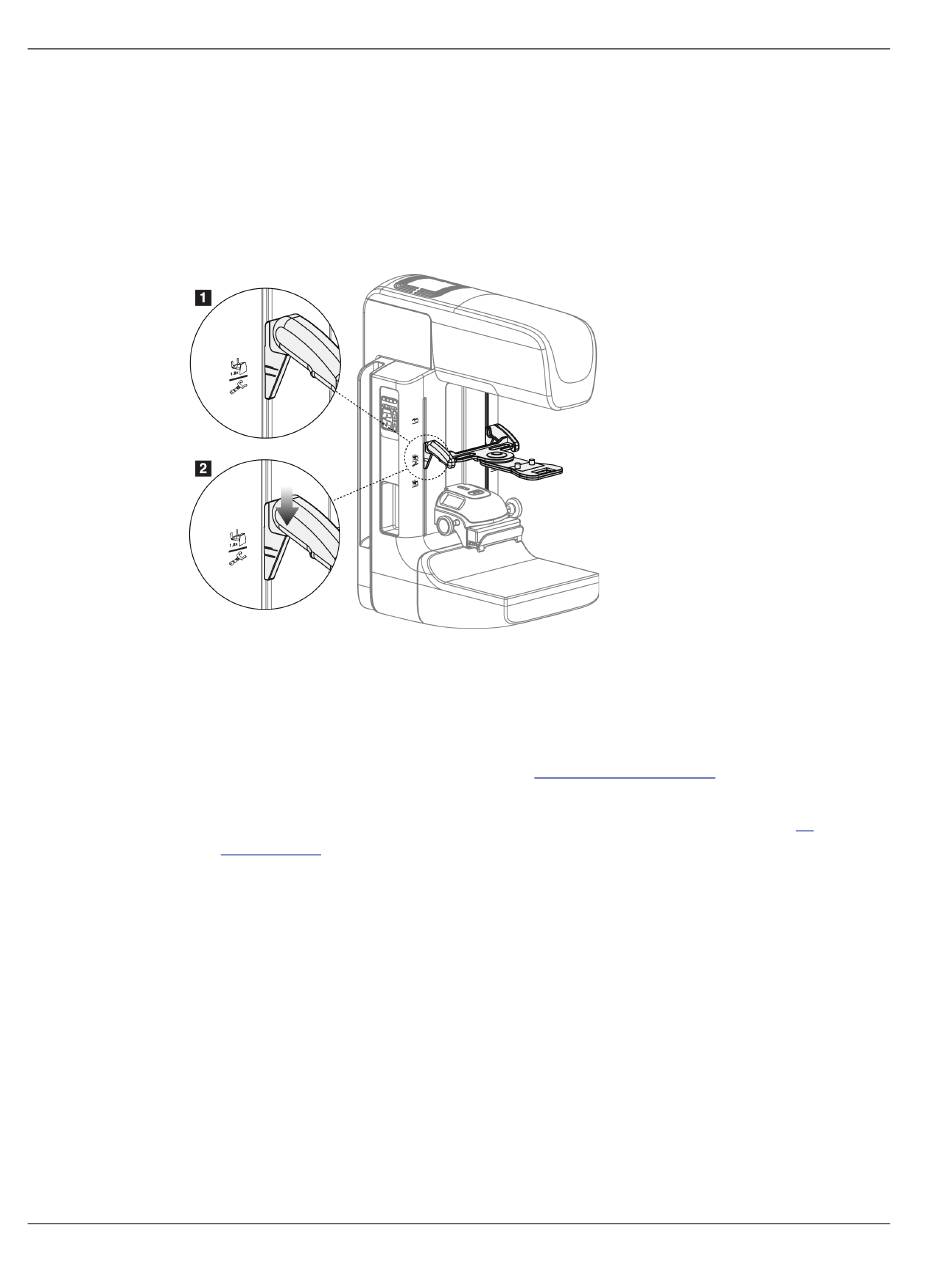

Abbildung 63: Installation der Lokalisierungs-
Lokalisierungs-Fadenkreuzvorrichtung installieren
1.
2.
3.
4.
5.
6.
Lokalisierungs-Fadenkreuzvorrichtung entfernen
1.
2.
Seite 102
Fadenkreuzvorrichtung
Entfernen Sie den Gesichtsschutz (siehe
Fahren Sie die Kompressionsvorrichtung unter die Montageaussparungen
(gekennzeichnet durch ein Fadenkreuzsymbol). Siehe Nr. 2 in Abbildung
Bogenzubehör auf Seite 89.
Halten Sie die Fadenkreuzvorrichtung an den Griffen und richten Sie die dicken
Linien der Vorrichtung mit der Linie des C-Bogens aus. Drücken Sie auf die
Entriegelungshebel.
Setzen Sie die Haken in die Aussparungen des C-Bogens.
Schieben Sie die Haken nach unten, bis die dicken schwarzen Linien des
Fadenkreuzes mit der schwarzen Linie des C-Bogens aufeinander treffen.
Geben Sie die Hebel frei. Die Arretierstifte rasten in Löcher ein und arretieren die
Vorrichtung.
Drücken Sie auf die Entriegelungshebel.
Heben Sie den Rahmen nach oben an und nehmen Sie die Haken aus den
Aussparungen des C-Bogens.
