Bedienungsanleitung für das Selenia Dimensions System
Anhang C: Dimensions (mobiles System)
C.6 Vorbereiten des Systems für den Gebrauch
1.
2.
3.
Seite 152
Tastaturfach entriegeln:
a. Den Knopf unter dem Fach finden.
b. Den Knopf nach unten ziehen.
c. Den Knopf um 90° drehen. In dieser Position bleibt die Verriegelung geöffnet.
Position D (in der nächsten Abbildung) ist die entriegelte Position.

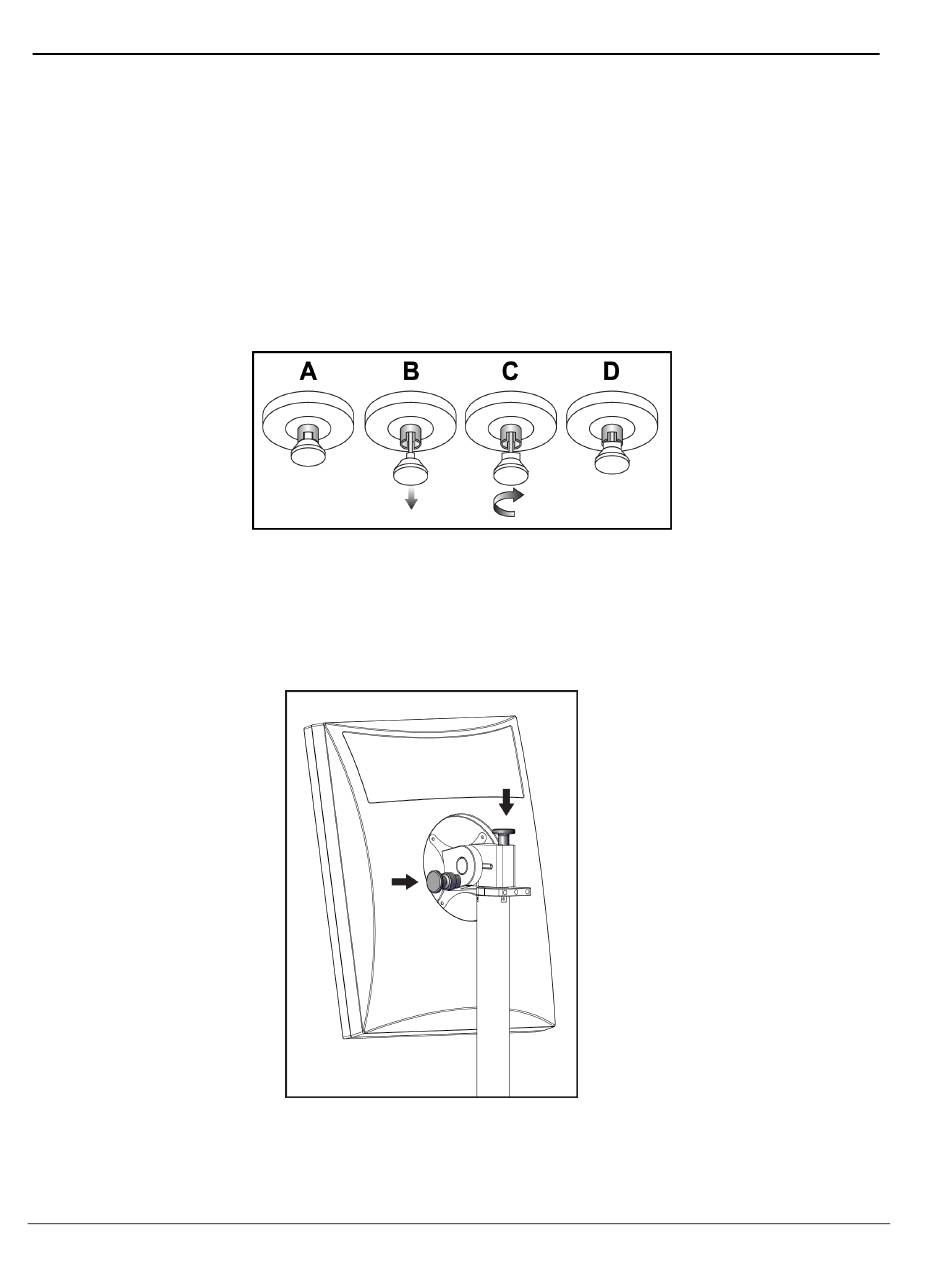

Abbildung 95: Lösen der Verriegelung des Fachs von Verriegelt (A) zu Entriegelt (D)
Das Fach bei Bedarf herausziehen.
Wenn Sie die mobile Universal-Akquisitions-Workstation verwenden, verriegeln Sie
den drehbaren Monitor (siehe nächste Abbildung).
Abbildung 96: Knöpfe zur Verriegelung des drehbaren
Vorschaumonitors an der mobilen Universal-
Akquisitions-Workstation
MAN-10622-801 Revision 001
