Hologic 3Dimensions Bedienungsanleitung Seite 174

Bedienungsanleitung für das 3Dimensions System
Anhang C: Verwendung des mobilen Systems
5.

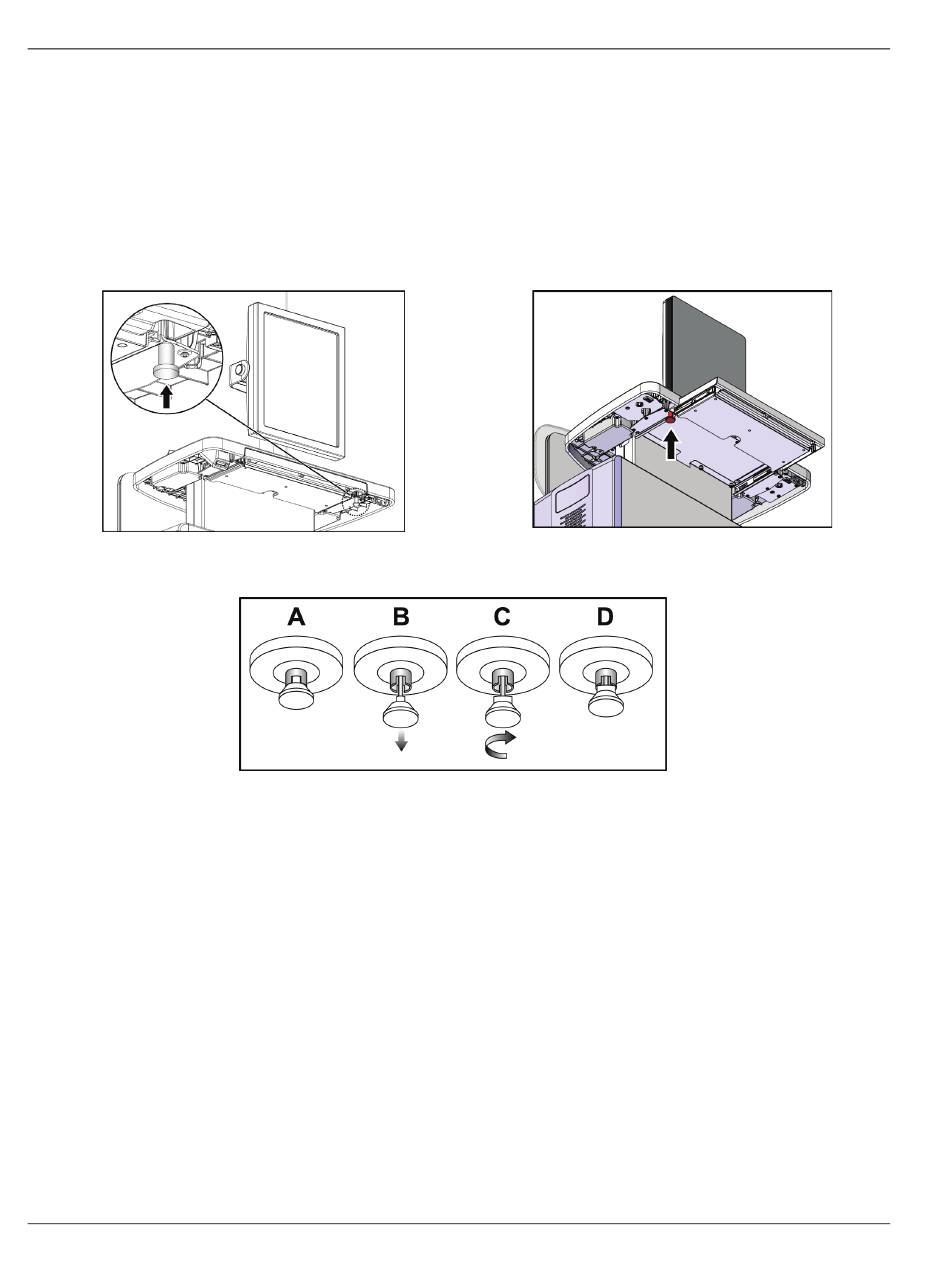

Abbildung 97: Tastaturfach-Verriegelungsknopf
Abbildung 99: Lösen der Verriegelung des Fachs von Verriegelt (A) zu Entriegelt (D)
Seite 158
Verriegeln Sie das Tastaturfach (siehe folgende Abbildungen):
a. Schließen Sie das Laufwerk.
b. Den Knopf unter dem Fach finden.
c. Den Knopf um 90° drehen, bis der Knopf in die Verriegelung passt. Position A in
der folgenden Abbildung zeigt die verriegelte Position.
Abbildung 98: Tastaturfach-Verriegelungsknopf
MAN-05085-802 Revision 001
