Installatie
4.2

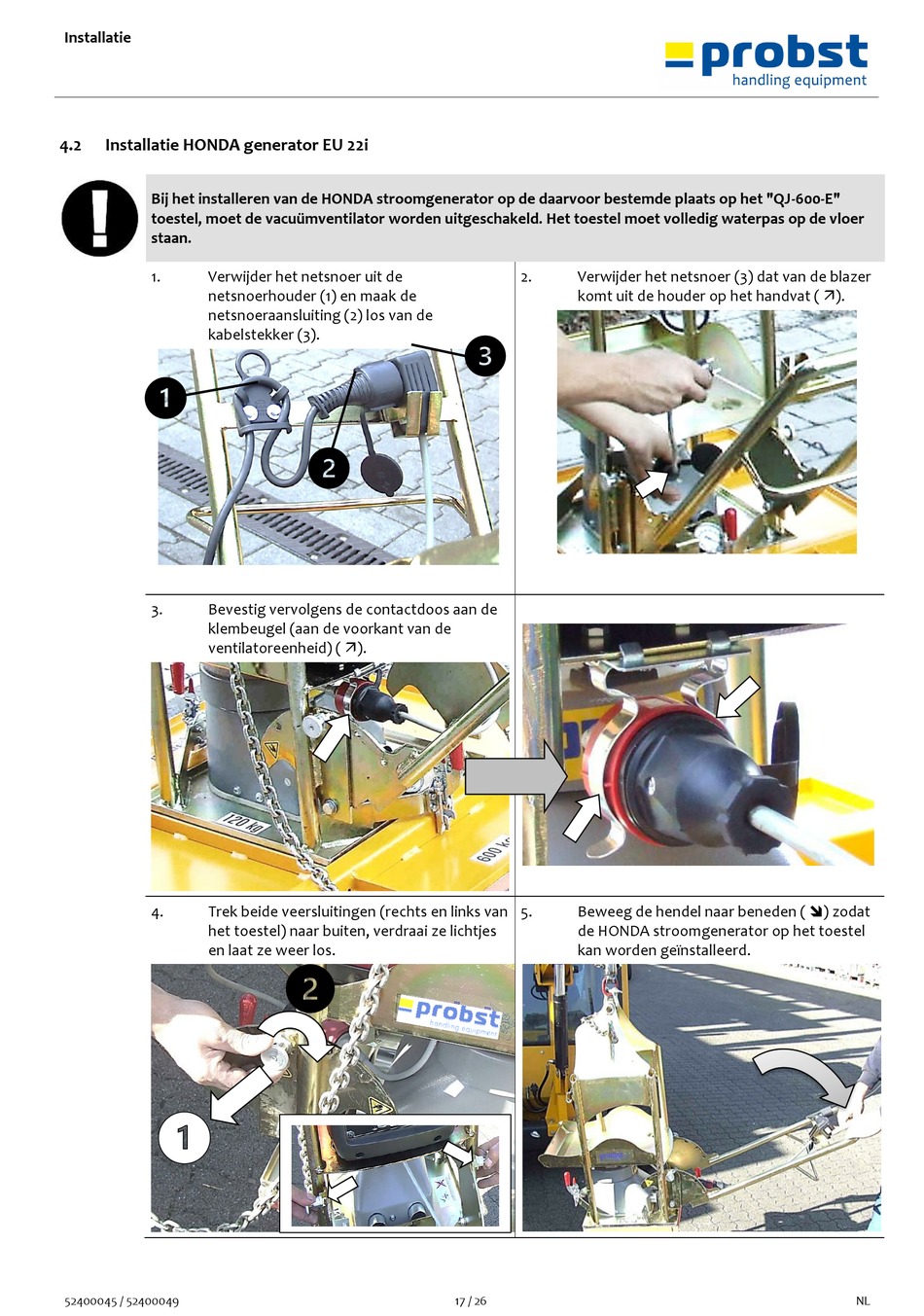

Installatie HONDA generator EU 22i

Bij het installeren van de HONDA stroomgenerator op de daarvoor bestemde plaats op het "QJ-600-E"
toestel, moet de vacuümventilator worden uitgeschakeld. Het toestel moet volledig waterpas op de vloer
staan.
1. Verwijder het netsnoer uit de
netsnoerhouder (1) en maak de
netsnoeraansluiting (2) los van de
kabelstekker (3).
3. Bevestig vervolgens de contactdoos aan de
klembeugel (aan de voorkant van de
ventilatoreenheid) ( ).
4. Trek beide veersluitingen (rechts en links van
het toestel) naar buiten, verdraai ze lichtjes
en laat ze weer los.
52400045 / 52400049
2. Verwijder het netsnoer (3) dat van de blazer
komt uit de houder op het handvat ( ).
Beweeg de hendel naar beneden ( ) zodat
5.
de HONDA stroomgenerator op het toestel
kan worden geïnstalleerd.
17 / 26 NL
