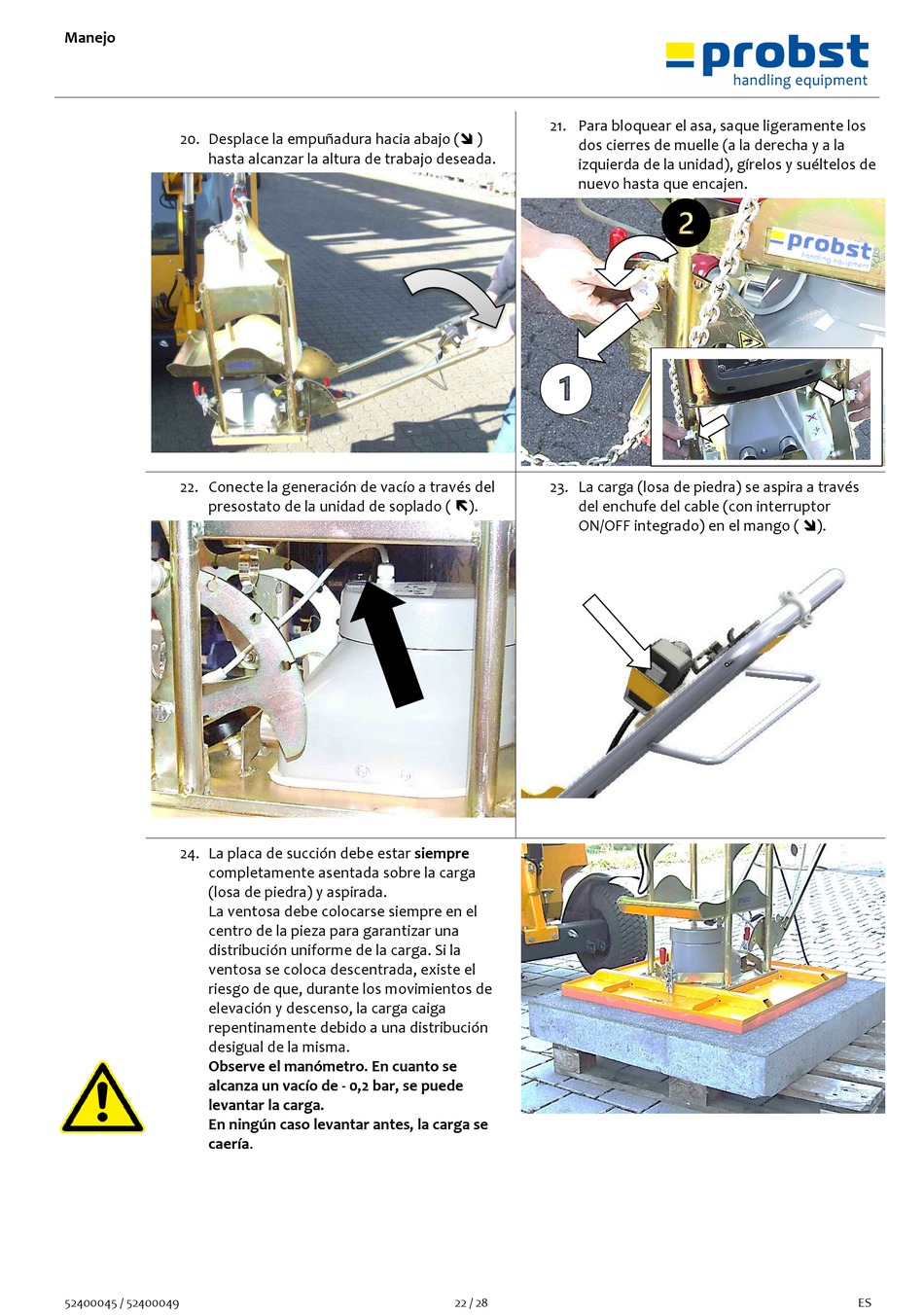

probst QUICKJET QJ-600-E Betriebsanleitung Seite 114

Manejo
20. Desplace la empuñadura hacia abajo ( )
hasta alcanzar la altura de trabajo deseada.
22. Conecte la generación de vacío a través del
presostato de la unidad de soplado ( ).
24. La placa de succión debe estar siempre
completamente asentada sobre la carga
(losa de piedra) y aspirada.
La ventosa debe colocarse siempre en el
centro de la pieza para garantizar una
distribución uniforme de la carga. Si la
ventosa se coloca descentrada, existe el
riesgo de que, durante los movimientos de
elevación y descenso, la carga caiga
repentinamente debido a una distribución
desigual de la misma.
Observe el manómetro. En cuanto se
alcanza un vacío de - 0,2 bar, se puede
levantar la carga.
En ningún caso levantar antes, la carga se
caería.
52400045 / 52400049
21. Para bloquear el asa, saque ligeramente los
dos cierres de muelle (a la derecha y a la
izquierda de la unidad), gírelos y suéltelos de
nuevo hasta que encajen.
23. La carga (losa de piedra) se aspira a través
del enchufe del cable (con interruptor
ON/OFF integrado) en el mango ( ).
22 / 28 ES
