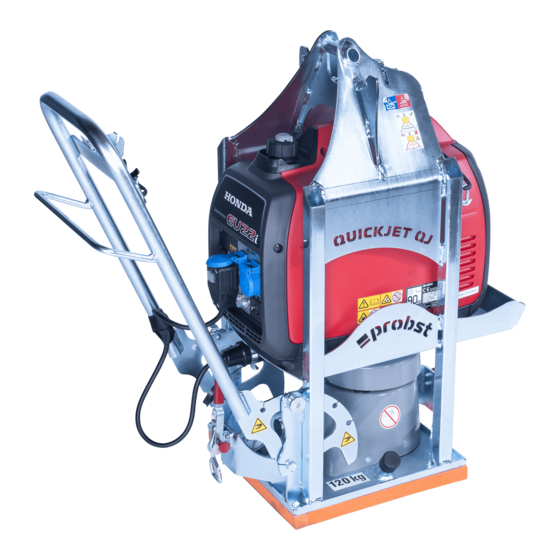

QUICKJET QJ-600-E Vakuum-Anbaugerät
QJ 600-E
V6
52400033
Betriebsanleitung
Návod k použití
QUICKJET QJ-600-E Vakuum-Anbaugerät
QUICKJET QJ-600-E - Vakuové zdvihací zařízení
QJ-600-E
52400033
V6
DE / CZ
