Installation
4.3

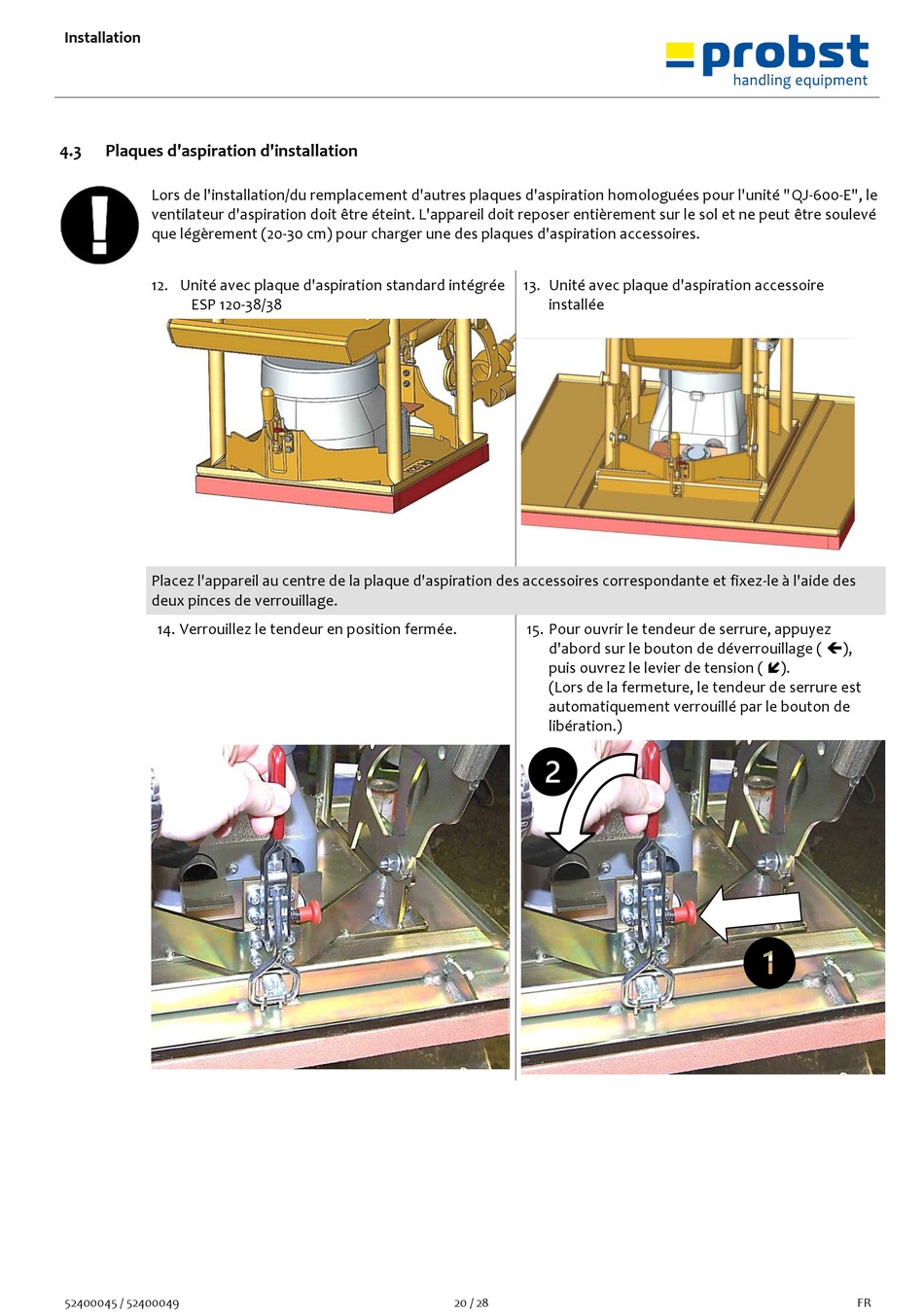

Plaques d'aspiration d'installation

Lors de l'installation/du remplacement d'autres plaques d'aspiration homologuées pour l'unité "QJ-600-E", le
ventilateur d'aspiration doit être éteint. L'appareil doit reposer entièrement sur le sol et ne peut être soulevé
que légèrement (20-30 cm) pour charger une des plaques d'aspiration accessoires.
12. Unité avec plaque d'aspiration standard intégrée
ESP 120-38/38
Placez l'appareil au centre de la plaque d'aspiration des accessoires correspondante et fixez-le à l'aide des
deux pinces de verrouillage.
14. Verrouillez le tendeur en position fermée.
52400045 / 52400049
13. Unité avec plaque d'aspiration accessoire
installée
15. Pour ouvrir le tendeur de serrure, appuyez
d'abord sur le bouton de déverrouillage ( ),
puis ouvrez le levier de tension ( ).
(Lors de la fermeture, le tendeur de serrure est
automatiquement verrouillé par le bouton de
libération.)
20 / 28 FR
