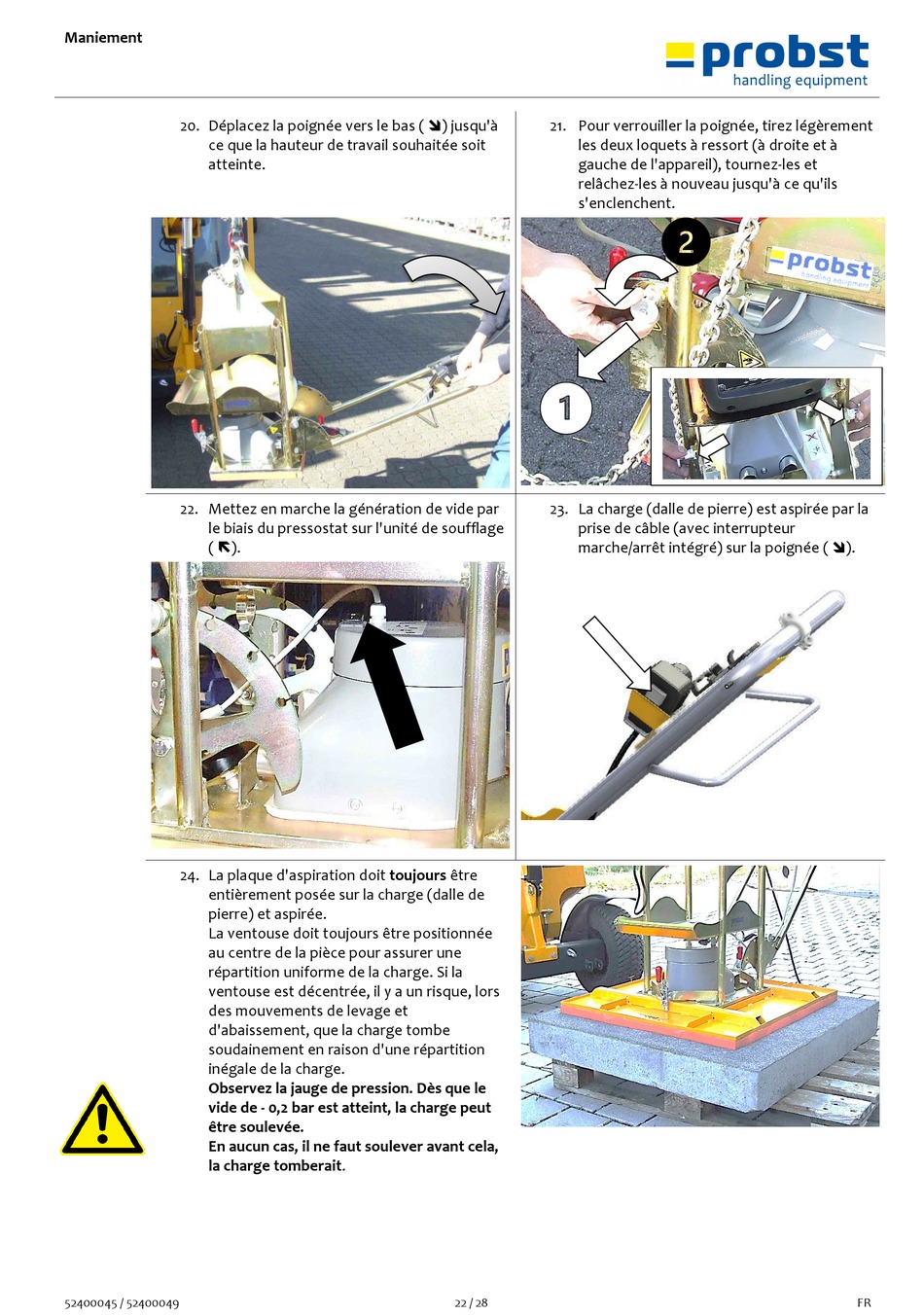

Maniement
20. Déplacez la poignée vers le bas ( ) jusqu'à
ce que la hauteur de travail souhaitée soit
atteinte.
22. Mettez en marche la génération de vide par
le biais du pressostat sur l'unité de soufflage
( ).
24. La plaque d'aspiration doit toujours être
entièrement posée sur la charge (dalle de
pierre) et aspirée.
La ventouse doit toujours être positionnée
au centre de la pièce pour assurer une
répartition uniforme de la charge. Si la
ventouse est décentrée, il y a un risque, lors
des mouvements de levage et
d'abaissement, que la charge tombe
soudainement en raison d'une répartition
inégale de la charge.
Observez la jauge de pression. Dès que le
vide de - 0,2 bar est atteint, la charge peut
être soulevée.
En aucun cas, il ne faut soulever avant cela,
la charge tomberait.
52400045 / 52400049
21. Pour verrouiller la poignée, tirez légèrement
les deux loquets à ressort (à droite et à
gauche de l'appareil), tournez-les et
relâchez-les à nouveau jusqu'à ce qu'ils
s'enclenchent.
23. La charge (dalle de pierre) est aspirée par la
prise de câble (avec interrupteur
marche/arrêt intégré) sur la poignée ( ).
22 / 28 FR
