Instalacja
4.2

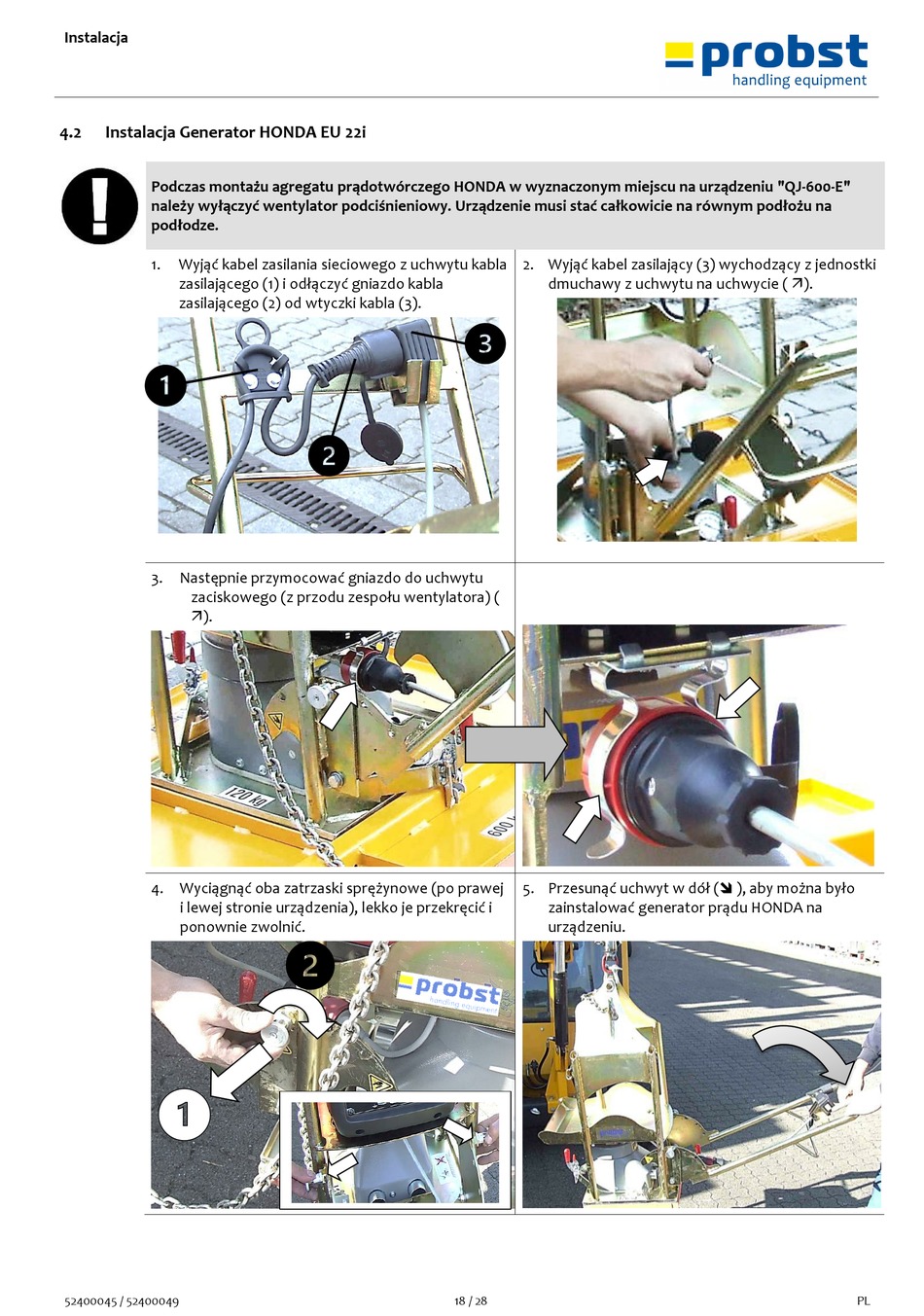

Instalacja Generator HONDA EU 22i

Podczas montażu agregatu prądotwórczego HONDA w wyznaczonym miejscu na urządzeniu "QJ-600-E"
należy wyłączyć wentylator podciśnieniowy. Urządzenie musi stać całkowicie na równym podłożu na
podłodze.
1. Wyjąć kabel zasilania sieciowego z uchwytu kabla
zasilającego (1) i odłączyć gniazdo kabla
zasilającego (2) od wtyczki kabla (3).
3. Następnie przymocować gniazdo do uchwytu
zaciskowego (z przodu zespołu wentylatora) (
).
4. Wyciągnąć oba zatrzaski sprężynowe (po prawej
i lewej stronie urządzenia), lekko je przekręcić i
ponownie zwolnić.
52400045 / 52400049
2. Wyjąć kabel zasilający (3) wychodzący z jednostki
dmuchawy z uchwytu na uchwycie ( ).
5. Przesunąć uchwyt w dół ( ), aby można było
zainstalować generator prądu HONDA na
urządzeniu.
18 / 28 PL
