Installation Honda-Stromerzeuger Eu 22I - probst QUICKJET QJ-600-E Betriebsanleitung

Installation
4.2

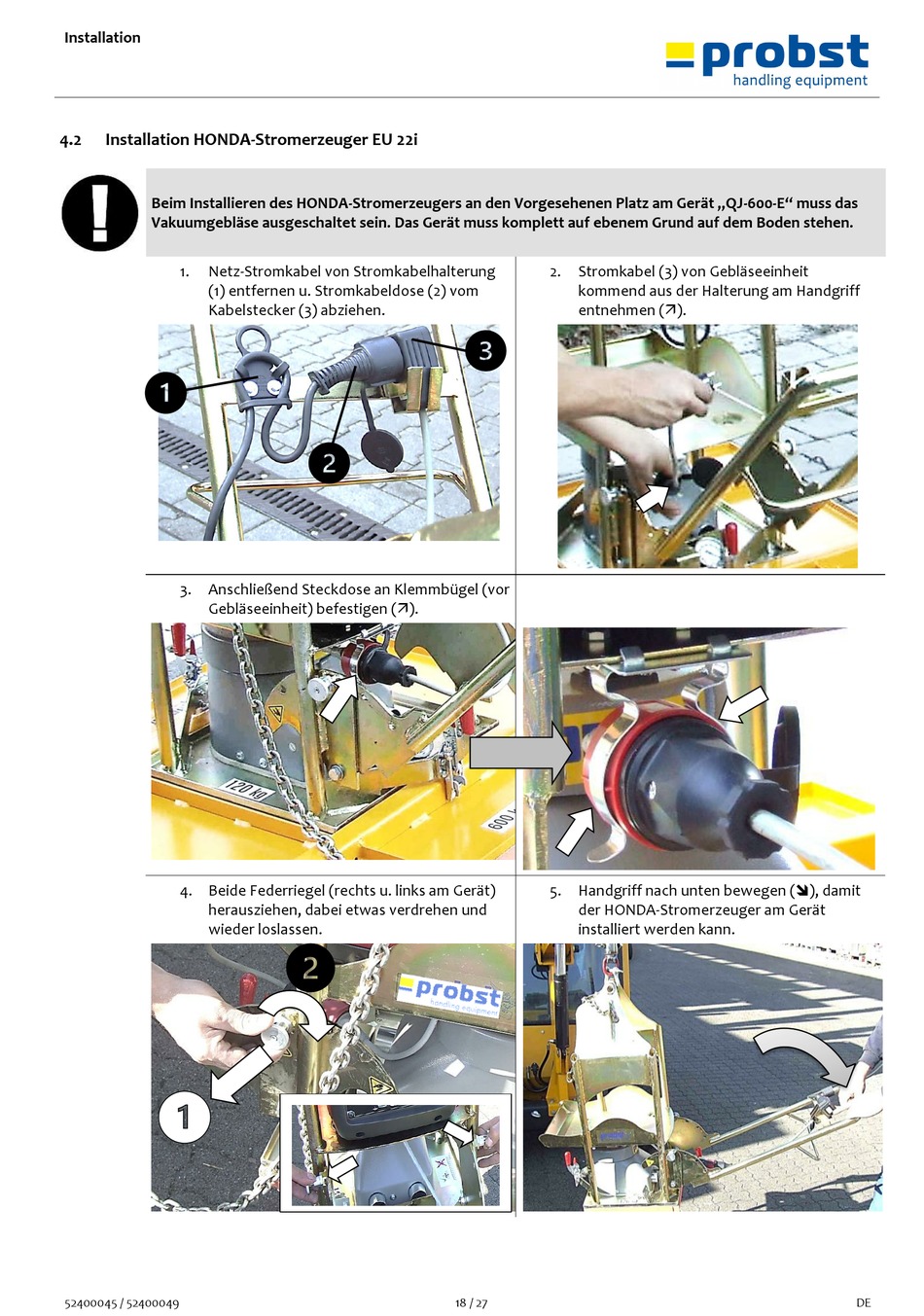

Installation HONDA-Stromerzeuger EU 22i

Beim Installieren des HONDA-Stromerzeugers an den Vorgesehenen Platz am Gerät „QJ-600-E" muss das
Vakuumgebläse ausgeschaltet sein. Das Gerät muss komplett auf ebenem Grund auf dem Boden stehen.
1. Netz-Stromkabel von Stromkabelhalterung
(1) entfernen u. Stromkabeldose (2) vom
Kabelstecker (3) abziehen.
3. Anschließend Steckdose an Klemmbügel (vor
Gebläseeinheit) befestigen ().
4. Beide Federriegel (rechts u. links am Gerät)
herausziehen, dabei etwas verdrehen und
wieder loslassen.
52400045 / 52400049
2. Stromkabel (3) von Gebläseeinheit
kommend aus der Halterung am Handgriff
entnehmen ().
5. Handgriff nach unten bewegen (), damit
der HONDA-Stromerzeuger am Gerät
installiert werden kann.
18 / 27 DE
